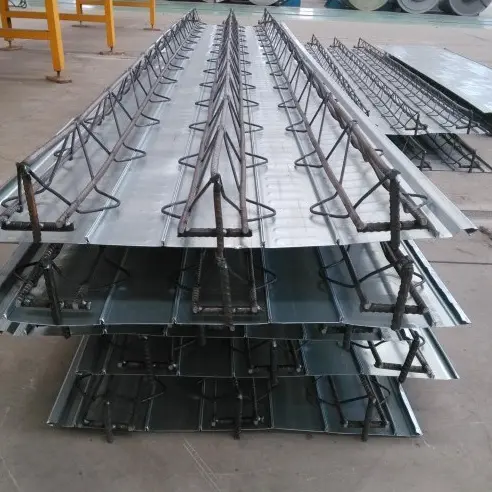

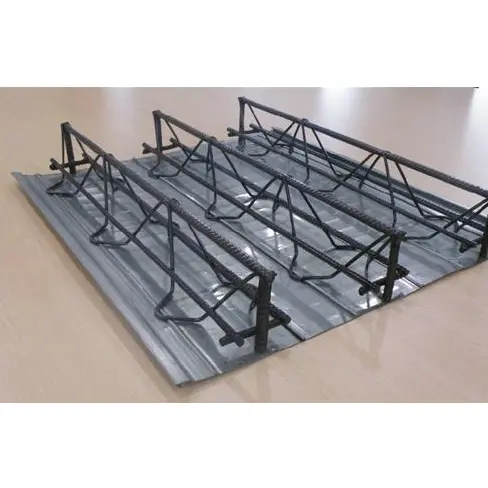

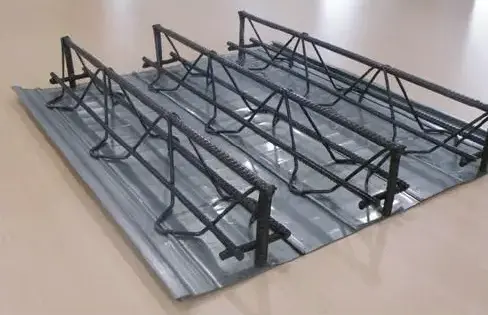

Painéil Decking Urlár Cruach Tacaithe Truss

Is comhpháirt réamhdhéanta príomhshrutha iad Painéil Deic Urlár Cruach Tacaithe Truss le haghaidh urláir ilchodacha cruach-choincréite teilgthe in-áit. Is éard atá iontu trusanna triantánacha rebar (arna fhoirmiú trí spottháthú uathoibrithe) atá comhtháite le foirm-obair bhuan nó inbhainte. Le linn na tógála, tacaíonn an painéal go neamhspleách le meáchan na coincréite fliuch agus ualaí tógála; Nuair a leigheastar coincréit, feidhmíonn an t-atreisiú trus mar phríomhchruach ualachiompartha don leac, rud a chuirfeadh deireadh leis an ngá atá le ceangal rebar fairsing ar an láthair. Ar fáil i dtrí chineál - foirm-obair chruach inbhainte, foirm-obair chruach bhuan, agus foirm oibre boird neamhorgánacha buan - comhlíonann na painéil seo riachtanais tionscadail éagsúla maidir le friotaíocht creimeadh, cosaint dóiteáin agus costas. Úsáidtear go forleathan iad i struchtúir cruach ard-ardú, garáistí faoi thalamh, gléasraí tionsclaíocha tromshaothair, agus tionscadail tráchtála mezzanine LOFT.

Liosta Caighdeáin Chomhlíonta

- Táirgeadh Táirge & Glacadh: JG/T 368-2012 "Deic Urlár Truss Barra Cruach"

- Atlas Dearadh Struchtúrtha: 22G522-1 "Slabs Urlár Ilchodach Cruach Barra Truss-Coincréite"

- Cód Tógála Réamhdhéanta: T/CECS 1069-2022 "Sonraíocht Theicniúil chun Deic Urlár Truss Barra Cruach Réamhdhéanta a Chur i bhFeidhm"

- Sraonadh Leac & Caighdeáin Ualaigh: GB 50017 "Caighdeán do Dhearadh Struchtúr Cruach"

Catagóirí Táirge agus Raon Feidhme

Déantar Painéil Maisithe Urlár Cruach Tacaithe Truss a chatagóiriú i dtrí chineál caighdeánach bunaithe ar an modh a bhaint as foirmiúlacht:

2.1 Cineál Formwork Bun Cruach Galvanized Inbhainte

Úsáideann an painéal íochtair leathán cruach ghalbhánuithe 0.5–0.7mm S250GD+Z. Baintear é agus aisghabhtar é tar éis don choincréit neart dearaidh a bhaint amach, rud a fhágann gur féidir an fhoirm a athúsáid arís agus arís eile. Tá an cineál seo oiriúnach do mhonarchana caighdeánaithe ilscéalta agus do thionscadail mezzanine athchleachtach ar scála mór; íslíonn sé an costas ábhartha in aghaidh an leac, agus tá an taobh íochtair mar thoradh air sin réidh, gan gá le haon leibhéalta breise.

2.2 Buan-Athraithe Foirmle Bhun Cruach Ghalbhánuithe

Úsáideann an bunphainéal cruach ghalbhánuithe 0.6-1.0 mm tiubh, atá fós leabaithe go buan laistigh den leac urláir chun cabhrú le cur i gcoinne scoilteadh crapadh. Oiriúnach d'fhoirgnimh oifige ard-ardú agus d'urláir stórais mór-réise, cuireann sé deireadh leis an ngá atá le foirmíocht stripping agus ardaitheoirí, agus laghdaítear an baol sceitheadh ​​leac agus scoilteadh.

2.3 Formwork Buan Neamhorgánacha Athróg

Cuirtear bord stroighne snáithíní 8-12 mm nó leathán stroighne cúr in ionad an phainéil ghrinnill; comhlíonann an tionól caighdeáin neamh-indóiteáin Aicme A agus níl aon bhaol creimeadh cruach ann. Oiriúnach le haghaidh taobh istigh cónaithe, seomraí trealaimh faoi iamh, agus urláir a dteastaíonn rátálacha arda friotaíochta dóiteáin; ceadaíonn taobh íochtair an phainéil do phlástráil dhíreach nó fionraí uasteorainn.

Sonraíochtaí Príomh-Chomhpháirt Monarcha

3.1 Sonraíochtaí Truss Rebar Cruach Triantánach

Airde truss caighdeánach: 70/90/100/120/150/180/200/270 mm; tiús leac iomlán = airde truss + 30-50 mm clúdach uachtair coincréite. Is é 200 mm an spásáil truss caighdeánach lár-go-lár; Is gnách go mbíonn 3-4 trusanna i ngach painéal.

3.2 Sonraíochtaí Bunábhar Formwork Galvanized Bun

- Grád bonn cruach: S250GD+Z, Q235

- Tiús cruach bonn: 0.5 mm, 0.6 mm, 0.7 mm, 0.8 mm

- Bratú ghalbhánuithe: Z120 g/m² (déthaobhach) do limistéir intíre; Z275 g/m² (déthaobhach) do limistéir chósta/ard-taise

- Próifíl an phainéil: Struchtúr micrea-iomaíoch le himill chomhtháite S-chruthach; leithead caighdeánach éifeachtach suiteála 576 mm agus 600 mm

3.3 Caighdeáin Táthú Ilchodach Monarcha

Ceanglaítear an corda bun truss leis an bhfoirmwork bun trí tháthú spota friotaíochta; tá na pointí táthaithe spásáilte go cothrom ag eatraimh 50–75 mm le neart lomadh aon phointe ≥15 kN. Tá sé toirmiscthe an formwork bun a dhó chun sceitheadh ​​grout pointe-foinse a chosc le linn doirteadh coincréite. Déantar foirm-obair neamhorgánach an íochtair a dhaingniú trí ghearrthóga comhghlasála meicniúla seachas trí tháthú ardteochta.

Liosta d'Ábhair agus d'Ábhar Cúnta ar an Suíomh

4.1 Edge Séalaithe Accessories

1. Foirmeacha imeall cruach ghalbhánuithe L-chruthach: 0.8-1.2 mm tiubh; a úsáidtear chun imill leac, oscailtí, agus taobhanna cantilevered a shéaladh, rud a chosc thar maoil coincréite agus sceitheadh ​​grout.

2. Plátaí caipín deiridh: Déanta as an ábhar céanna leis an bhfoirmwork bun; séalaigh na cuasáin log ag an dá cheann den truss chun sceitheadh ​​grout agus caillteanas comhiomlán a chosc.

3. Stiallacha séalaithe idirphainéil: Ionsáite isteach sna hailt idirghlasála idir na painéil íochtair chun lamháltais tionóil a sheasamh agus chun púscadh grúit a bhlocáil.

4.2 Cruach Accessories Anchorage Bhíoma

1. Studaí le ferrules ceirmeacha (studs ceannteideal): sonraíochtaí Φ16 agus Φ19; comhleá-táthaithe chuig an flange bhíoma cruach chun aistriú lomadh idir an leac agus an bhíoma a éascú.

2. Barraí ancaireachta thrasnacha: Síneadh 50 mm thar an deireadh leac agus lap ar bharr an bhíoma cruach, rud a chumasóidh gníomhaíocht struchtúrach leanúnach, chomhoibríoch thar leaca ilréise.

4.3 Ábhair Chúnta Tógála Urlár

1. Atreisiú dáileadh frith-craiceann: HPB300/HRB400 (Φ6–Φ8) spásáilte ag 200–250 mm; frithghníomhaíonn sé le strusanna de bharr crapadh teochta nithiúla.

2. Spásairí seoladáin agus cathaoireacha rebar: Úsáidtear iad chun seoladáin Feisirí Eorpacha a shuíomh/ardú agus chun tacú le hathneartú i limistéir leaca tiubhaithe, rud a chuireann cosc ​​ar sagging rebar.

4.4 Comhpháirteanna Tógála Sealadacha

1. giarsaí tacaíochta sealadacha agus fearais ingearacha: Feistithe ar réisí >3.3 m agus bainte amach tar éis don choincréit an neart riachtanach a bhaint amach; nach bhfuil ag teastáil le haghaidh leaca gearr-réise.

2. Lúba ardaithe leabaithe: Pointí ardaithe comhtháite monarcha-leabaithe atá comhoiriúnach le craein túr ardaithe na bpainéal iomlána, rud a choscann dífhoirmiúchán le linn ardaithe.

Comparáid a dhéanamh ar Fheidhmíocht Thrasnánach ar fud Cineálacha Deicithe Ceithre Urlár

Measúnú a dhéanamh ar cheithre chroí-ghné innealtóireachta - iompar struchtúrach, cumas réise gan tacaíocht, costais saothair, agus costais dóiteáin-dhíonta - déantar Painéil Maisithe Urlár Cruach Tacaithe le Truss a chur i gcomparáid le córais deiceála próifíl oscailte, próifíl dúnta agus neamhtheilgthe (saor ó chomhchodach):

5.1 Buntáistí Feidhmíochta Struchtúrtha

1. Cumas ualachiompartha déthreo: An t-aon deicáil réamhtheilgthe urláir a thacaíonn le gníomh ualachiompartha déthreocha teilgthe; oiriúnach le haghaidh greillí colún neamhrialta agus cantilvers móra níos mó ná 3 mhéadar. I gcodarsnacht leis sin, braitheann deiceanna rib oscailte agus rib dúnta ar an leathán cruach le haghaidh ualachiompartha aontreoch agus ní féidir leo ceanglais fíoraithe déthreoracha ualaigh a shásamh.

2. Uas-réise gan tacaíocht: Tacaíonn an tsraith TD le réisí gan tacaíocht suas le 6.0 méadar, ag dul thar theorainneacha na ndeiceanna rib dúnta (2.8–3.5m) agus na ndeiceanna rib oscailte (2.0–2.8m), rud a laghdóidh an líon riachtanach léasacha príomhúla agus tánaisteacha.

3. Cobhsaíocht chreathadh: Gnéithe struchtúr comhtháite soladach coincréit threisithe le aimplitiúid creathadh nádúrtha íseal; oiriúnach le haghaidh áiseanna le trealamh creathadh nó urláir stórais trom-ualaigh, ag cinntiú nach ndéantar aon dílamadh ná scoilteadh dromchla le linn úsáide fadtéarmach.

5.2 Difríochtaí Tógála ar an Suíomh

1. Coigilteas saothair: Tá an príomh-athneartú 100% réamhdhéanta sa mhonarcha, ní gá ach barraí dáileacháin barr a shocrú ar an láthair; laghdaíonn sé seo saothair athchosc ar an láthair faoi níos mó ná 70% agus seachnaíonn sé saincheisteanna coitianta ar nós díláithriú barrachaí nó clúdach coincréite neamhleor a bhaineann le lámhcheangail.

2. Laghdú ar fhoirm-obair agus ar scafall: Cuirtear foirm-obair bhuan in ionad an fhoirmleachais adhmaid; níl aon scafall lán-limistéar ag teastáil le haghaidh raonta ≤3.6m, agus ceadaíonn struchtúir chruach ilscéalta tógáil chéimnithe, leanúnach, rud a ghiorrú an sceideal iomlán faoi 30%–50%.

3. Comhoiriúnacht suiteála fóntais: Cruthaíonn an truss triantánach folús oscailte eagraithe, rud a ligeann do línte pluiméireachta agus leictreacha dul tríd go cothrománach gan an príomh-struchtúr urláir a ghearradh; os a choinne sin, tá spás inmheánach teoranta ag deiceanna dúnta rib nó neamh-choincréite, rud a fhágann gur dócha go gcuirfeadh treá fóntais isteach ar an trasghearradh struchtúrach.

5.3 Friotaíocht Dóiteáin agus Difríochtaí Costais

1. Frithsheasmhacht dóiteáin dhílis: Tá athneartú ualachiompartha clúdaithe go hiomlán i gcoincréit, ag soláthar rátáil friotaíochta dóiteáin 1.5-2 uair an chloig gan ghá le bratuithe dóiteáin-retardant ar an taobh íochtair; Teastaíonn spraeáil iomlán nó pháirt-retardant tine-retardant de dhíth ar dheic rib oscailte agus iata dúnta, agus teastaíonn inlíonta olann charraige ar dheiceanna cruach neamh-choincréiteacha chun caighdeáin a chomhlíonadh.

2. Costas saolré iomlán: Cé go bhfuil praghas aonaid an phainéil lom níos airde ná an deicáil próifíl oscailte, tá an costas cuimsitheach do thionscadail fhadréise 8-12% níos ísle ná an deicáil próifíl dúnta agus thart ar 15% níos ísle ná an deicáil cruach uile-doirteadh - tar éis costais foirmithe, scafall, sciath dóiteáin agus saothair rebar a asbhaint.

5.4 Teorainneacha agus Réitigh Ar an Suíomh

1. Teorainn 1: Tá féin-mheáchan na bpainéal aonair níos airde ná an deicáil phróifíle caighdeánach, rud a chuireann teorainn le líon na bpainéal is féidir a ardú ag an am céanna do thionscadail ard-ardú. Réiteach: Gearr na painéil go faid ar leith i gcodanna agus ardaigh iad i mbaisceanna tuislithe chun nach gcuirfí isteach ar an sceideal suiteála iomlán.

2. Teorainn 2: Tá solúbthacht gearrtha le haghaidh coirnéil agus imill neamhrialta níos ísle ná an deicáil próifíl oscailte. Réiteach: Déan gearradh neamhrialta trí CNC sa mhonarcha, gan ach mion-scamhadh ag teastáil ar an láthair.

Próiseas Táirgthe Caighdeánaithe Uathoibrithe

6.1 Cigireacht Amhábhar Isteach

Deimhnithe cáilíochta uimhir teasa rebar agus tuarascálacha tástála sciath corna ghalbhánuithe a fhíorú; ath-thástáil randamach a dhéanamh ar neart toraidh rebar agus greamaitheacht an bhrataithe ghalbhánuithe. Diúltaigh ábhair a léiríonn meirge, lochtanna brataithe, nó dífhoirmiúchán; paraiméadair táirgthe a ghiniúint ag an am céanna le haghaidh airde gearrtha agus truss bunaithe ar líníochtaí tógála.

6.2 CNC Rebar Díreachú agus Gearradh

Déan rebar coiled a shíneadh go lamháltas dírí de ≤2mm/m agus gearr go dtí faid painéil aonfhoirmeacha (caoinfhulaingt fad arna rialú laistigh de ±3mm); stack barraí corda barr/bun agus barraí gréasáin i gcriosanna ar leith chun earráidí meascaithe a chosc.

6.3 Foirmiú Rolla Bunphainéal Galvanized

Tar éis dí-scortha, leibhéalta, agus dídusting, téann an stiall cruach ghalbhánuithe faoi fhoirmiú rolla micrea-rib go leanúnach; cruthaítear na himill ina hailt idirghlasála S-chruthach. Tá fad agus lamháltais leithead an phainéil bonn ± 3mm agus ±2mm, faoi seach; Déantar gearradh plasma le haghaidh oscailtí neamhrialta ag an am céanna.

6.4 Táthú Spota Uathoibríoch agus Cóimeáil Trusanna Triantánacha

Suímh barraí corda barr agus bun ag baint úsáide as córas dé-rian (diall lárlíne ≤±5mm); beatha go huathoibríoch barraí gréasáin V-chruthach ag eatraimh comhionanna. Táthú spota ag baint úsáide as sruth ard-minicíochta (17–19 kA) agus brú táthaithe (0.32–0.38 MPa) chun táthaithe fuar a dhíchur agus ró-dhó rebar.

6.5 Tiomsú Foirmle Truss agus Bun

Úsáidtear uirlisiú meicniúil chun an spásáil truss a shuíomh, agus nascann welds spot an t-athneartú corda bun leis an leathán cruach bun ag eatraimh; déantar painéil fhoirm-oibre neamhorgánacha a dhaingniú trí úsáid a bhaint as gearrthóga chun damáiste a sheachaint do struchtúr dóiteáin an ábhair neamhorgánacha.

6.6 Críoch Beachtais Críoch

Suiteáil caipíní deiridh agus atreisiú ancaireachta imthacaí; atreisiú na n-imill taobh; suiteáil treisithe annular forlíontach timpeall oscailtí chun deireadh a chur leis an mbaol scoilteadh struis ag na foircinn.

6.7 Cigireacht Ilchéime Cáilíochta Monarcha

1. Iniúchadh Amharc: Gan feannadh ar an sciath ghalbhánuithe, treisiú casta, nó punctures sa bhileog bun; diall maoile dromchla ≤5mm thar réise 2m.

2. Fíorú Toiseach: iniúchadh 100% ar airde truss (caoinfhulaingt ±2mm) agus fad an phainéil (caoinfhulaingt ±3mm).

3. Seiceálacha Meicniúla Spota: Tástálacha craiceann Weld in aghaidh an tsift; tástálacha ualach-sraonadh ar phainéil urláir in aghaidh an bhaisc.

4. Deisiúchán Lochtanna: Cur i bhfeidhm péint deisiúcháin saibhir since ar limistéir scríobtha ar an mbileog bun; tiús scannán tirim ≥100μm.

6.8 Stóráil, Pacáistiú, agus Loingsiú

Déantar Painéil Maisithe Urlár Cruach Tacaithe Truss a chruachadh i sraitheanna ar dhunnage adhmaid; tá cosantóirí imeall suiteáilte chun damáiste tionchair a chosc le linn ardaithe; tá an stack fillte i scannán seachtrach uiscedhíonach; I measc na lastais tá an deimhniú comhréireachta, tuarascáil ar cháilíocht an ábhair, agus taifid iniúchta monarchan.

Príomhpharaiméadair Mheicniúla le haghaidh Roghnú Innealtóireachta

1 Réimse Glan Gan Tacaíocht Shraith TD

2 Caighdeán Luchtaithe agus Sraonadh

Meáchan marbh (gan coincréit): 12-18kg / ㎡ (TD70-TD120)

Ualach beo oifige: 2.5kN / ㎡; Ualach beo stórais: 3.0-5.0kN / ㎡

Ualach beo urláir trealaimh throm: 6.0-10.0kN / ㎡ (treisithe)

Teorainn sraonaidh: ≤L/250 faoi ghnáthchoinníoll seirbhíse

Méadú ar réise leanúnach il-réise: 15% -20%

Treoir Roghnúcháin Tapa

- mezzanines LOFT & oifigí ilscéalta: TD70/TD90; tiús leac iomlán 110–120mm; réise ≤3.6m; foirmwork bun cruach buan is fearr.

- Garáistí faoi thalamh & malls tráchtála: TD120/TD150; tiús leac iomlán 140–160mm; réise 3.6–5.0m.

- Gléasraí tionsclaíochta tromshaothair & urláir trealaimh: TD180/TD200; spásáil trusanna saincheaptha (eatramh níos dlúithe) chun cumas ualachiompartha comhbhrúiteach áitiúil a fheabhsú.

- Taobh istigh cónaithe & criosanna ardráta dóiteáin: Foirmeacha buana snáithíní neamhorgánacha; go gcomhlíonann sé ceanglais rátáil dóiteáin Aicme A maidir le plástráil istigh.

CCanna

C1: An ndéanfaidh an leathán bun dífhoirmiú nó bulge le linn doirteadh coincréite?

A: Le spásáil pointe táthú comhlíontach, ní tharlaíonn bulging. Déantar an spásáil weld mhonarcha a rialú go docht ag 50–75mm, agus coinníonn struchtúr micrea-rib an leatháin íochtair brú cliathánach. Ní tharlaíonn sraonadh leaisteacha ach amháin má sháraíonn an réise an teorainn le haghaidh tógáil neamhthrealmhaithe gan tacaí sealadacha; is furasta é seo a sheachaint trí thacaí ingearacha a shuiteáil de réir na sonraíochtaí.

C2: An dteastaíonn cóireáil bhreise frith-chreimeadh ón sciath ghalbhánuithe ar an taobh thíos den leac tar éis an fhoirmle bun inbhainte a bhaint?

A: Níl. Tar éis an formwork a bhaint, is dromchla coincréite amh é an taobh thíos de leac gan aon chruach nochta, agus mar sin níl aon bhaol meirge ann. Murab ionann agus formwork cruach buan, ní gá cothabháil frith-chreimeadh ina dhiaidh sin.

C3: Cad é an fad cantilever uasta, agus is gá atreisiú breise?

A: Ligeann decks truss caighdeánacha uasmhéid cantilever aontaobhach de 3m. Maidir le cantilvers idir 1.5m agus 3m, déan ach dlús an athneartaithe dáileadh barr a mhéadú agus beam dúnta imeall a chur leis; ní gá airde trus a mhéadú. Teastaíonn trusanna níos airde saincheaptha agus atreisiú ancaire claonta de dhíth ar cheantracha os cionn 3m.

C4: Cén cineál formwork bun atá níos durable do thimpeallachtaí cósta le spraeála salann?

A: Tosaíocht a thabhairt d'úsáid formwork cruach buan ghalbhánuithe Z275 (nach gá stripping), toisc go seasann an sciath spraeála salainn ar feadh níos mó ná 2,000 uair an chloig. Toirmisctear formwork inbhainte do thionscadail chósta atá faoi lé spraeála salann ard chun creimeadh a chosc ag pointí ancaireachta bhíoma cruach tar éis a bhaint; níl aon tionchar ag spraeáil salainn ar fhoirmíocht bhuan neamhorgánach agus tá sé oiriúnach le húsáid ghinearálta.

C5: Cé acu atá níos éasca a cheadú: líníochtaí le haghaidh Painéil Maisithe Urlár Cruach Tacaithe Truss nó le haghaidh deicáil urláir cruach próifíl dúnta?

A: Tá ráta ratha ceadaithe níos airde ag painéil deicéireachta urláir cruach le tacaíocht Truss; tá siad san áireamh go díreach san atlas caighdeánach náisiúnta 22G522, mar sin ní gá d’institiúidí dearaidh fíorú struchtúrach speisialaithe breise a dhéanamh. I gcodarsnacht leis sin, éilíonn deicáil cruach próifílithe dúnta fíorú ar leithligh ar fhriotaíocht duillín coincréite cruach, agus tógann an próiseas ceadaithe le haghaidh pleananna urláir de chruth neamhrialta níos faide.
