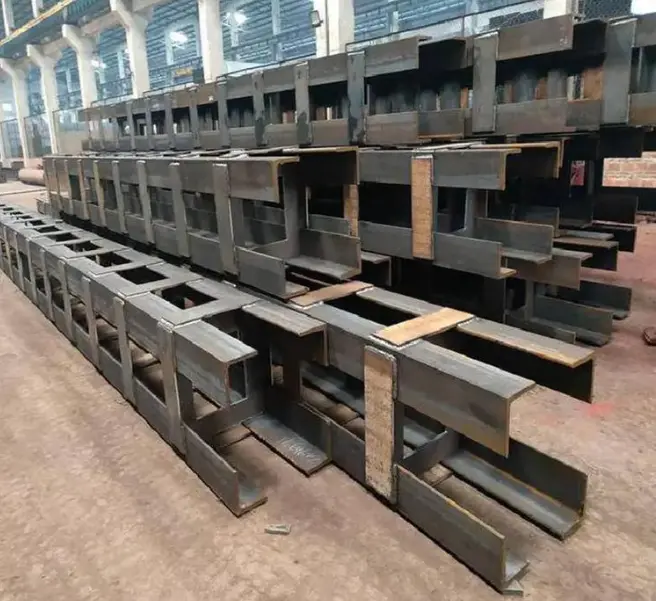

Colún Cruach Struchtúrtha Múnlaithe

Tá na colúin cruach struchtúracha múnlaithe seo déanta bunaithe ar phleananna tógála, leagan amach suímh iarbhír, agus riachtanais ualachiompartha ar leith. Ag baint úsáide as codanna cruach struchtúracha caighdeánach náisiúnta agus plátaí cruach mar amhábhair, téann siad faoi shraith próiseas saincheaptha - lena n-áirítear gearradh, lúbadh, splicing agus táthú, straightening, greamaithe bunphlátaí agus plátaí gusset, meaisínithe poll, agus cóireáil dromchla frith-chreimeadh - chun colúin ualachiompartha neamhchaighdeánach, uathúla a chruthú.

Sainmhíniú agus Cumraíocht Táirge

I. Sainmhíniú Táirge

1. Croímhíniú

Tagraíonn Colún Cruach Struchtúrtha Múnlaithe do bhall cruach ualachiompartha ingearach le trasghearradh a thagann lasmuigh de na catagóirí caighdeánacha dronuilleogacha, ciorclach nó traidisiúnta H-beam. Déantar na colúin seo a dhéanamh trí ilghnéithe pláta cruach, codanna struchtúracha, agus/nó píopaí cruach a tháthú le chéile. Úsáidtear iad go príomha in iarratais ar nós coirnéil tógála, colúin bhalla folaithe, gnéithe ailtireachta, ionaid mhóra, agus creataí foirgneamh cónaithe nó poiblí, ag cothromú riachtanais ualachiompartha struchtúracha le riachtanais spásúlachta agus aeistéitiúla ailtireachta.

2. Aicmithe Trasghearrtha Coiteanna

L-chruthach (Colún Cúinne): Deartha le haghaidh coirnéil tógála; comhdhéanta de dhá eilimint; oireann flush i gcoinne ballaí gan protruding isteach sa spás istigh.

T-chruthach (Colún Imeall): Úsáidtear é i lár ballaí nó feadh conairí; comhdhéanta de thrí ghné; cuireann dáileadh cothrom ualaigh.

Crosfhoirm (Lárcholún): Úsáidtear é mar chroí-cholún laistigh den fhoirgneamh; gnéithe ceithre eilimint shiméadrach; cuireann friotaíocht ualach ard cliathánach agus feidhmíocht seismeach.

Colúin Z-chruthach, Diamond-chruthach, agus Ilghnéitheacha Laitíse: Deartha do phleananna urláir casta, raonta móra, agus struchtúir cantilevered.

Colúin Múnlaithe Ilchodacha: Déanta le feadáin cearnacha nó babhta splicing le codanna T nó H-beams; rogha príomhshrutha d'fheidhmchláir ard-ardú agus trom-ualaigh. · Colúin athróg-alt / cuartha neamhchaighdeánach: Deartha do styling aghaidh ailtireachta agus imbhalla cuartha; athraíonn trastomhas nó leithead colún feadh an fad.

3. Ábhair agus Iarratais

·Ábhair phríomha: Q235B, Q355B (tionscadail chaighdeánach); Feidhmchláir íseal-teocht / ard-seismeacha: Q355NL, Q355GJ.

· Príomhghnéithe: Cosa colún caol, folaithe laistigh de bhallaí, úsáid spáis ard, rigidity comhpháirteach ard, agus styling solúbtha.

II. Pacáiste Cumraíochta Caighdeánach

(I) Comhlacht Colún

Próifílí cos 1.Príomh: rannóga cearnógacha / cuais, codanna T, codanna H, nó plátaí cruach tiubh, le chéile agus táthaithe bunaithe ar an dearadh trasghearrtha; tiús cos caighdeánach 8-50 mm; cóimheas airde-go-tiús cos ≤ 4 (teorainn cód).

Córas stiffening 2.Internal

oFáinní/plátaí righin thrasnaithe: Cosc a chur ar bhúclaí áitiúla; spásáil arna chinneadh ag dearadh ualach.

o Easnacha righin ingearacha: Dírithe ar acomhail ilchosa agus ar chomhchriosanna bíomaí chun strus a dháileadh.

Struchtúr splicing 3.Segmental: Colúin seach-fhada déanta i gcodanna; welds Butt imlíne (táthú Grád I le tástáil ultrasonaic 100%); réamhthionól monarchan agus splicing ar an láthair ina dhiaidh sin.

(II) Deireadh Accessories Ceangal

Pláta bonn 1.Column (deireadh bun): Pláta cruach cearnach nó saincheaptha, 16-60 mm tiubh; folaíonn sé boltaí ancaire (M20–M64), easnacha righin, agus plátaí ancaire chun an bhunsraith choincréite a shocrú.

Pláta barr 2.Column / Pláta deiridh (deireadh barr): Pláta deiridh cothrom, pláta deiridh beveled, nó pláta flange saincheaptha; gnéithe poill bolt réamh-druileáilte nó bevels táthú chun nascadh le colúin ardleibhéil nó bíomaí cruach.

Pláta caipín 3.End: Séala barr agus bun an cholúin chun uisce agus smionagar a chosc; táthaithe go hiomlán le haghaidh séala iomlán.

(III) Gabhálais Chomhpháirteacha

Plátaí 1.Corbels / Gusset: Coirbéil cantilevered nó plátaí nasc táthaithe go dtí an taobh den cholún neamhchaighdeánach chun tacú le bíomaí cruach, trusanna, nó baill bracing. 2. Socraítear plátaí ceangail bhliantúla nó cliathánach ar feadh imill sheachtracha na gcosa colún, ag freastal ar naisc bhíoma cruach ilthreoracha agus ceangaltáin frámaithe balla imbhalla.

3. Tá studs lomadh deartha le haghaidh colúin feadáin cruach speisialta-chruthach atá clúdaithe le coincréit nó líonta, ag cur leis an ngníomh ilchodach idir cruach agus coincréit.

(IV) Bearta Cosanta, Cumhdach agus Cosanta ar chreimeadh

1. Baint meirge: Pléascadh lámhaigh lándhromchla nó greanroiseadh go grád Sa2.5.

2. Córas sciath

o Cosaint creimeadh caighdeánach: primer saibhir since eapocsa + cóta idirmheánach + cóta barr; tiús scannán tirim iomlán: 80-160 μm.

o Timpeallachtaí ardchreimeadh (cósta/ceimiceach): Galbhánú te-tumtha; tiús sciath since ≥ 85 μm.

3. Cosaint dóiteáin: Cur i bhfeidhm bratuithe dóiteáin-resistant (cineálacha scannáin tanaí nó scannáin tiubh) i réimsí le ceanglais sábháilteachta dóiteáin.

(V) Inchaite Suiteáil

· Boltaí ceangail: Boltaí caighdeánacha agus boltaí ard-neart Grád 8.8/10.9 (le haghaidh hailt bhíoma-cholún).

· Ábhair inchaite táthaithe: Sreang táthaithe agus leictreoidí atá comhoiriúnach leis an mbonn-mhiotal.

· Comhpháirteanna suite, plátaí nasctha sealadacha, agus lugs ardaithe (réamhshuiteáilte sa mhonarcha).

(VI) Cumraíochtaí Ilchodacha agus Díorthaigh

1. Colún feadán cruach speisialta-chruthach líonadh coincréite: Gnéithe comhlacht colún poill grouting agus aer-scaoilte réamhdhéanta; cuireann teilgin ar an láthair de choincréit C30/C40/C50 go mór le cumas ualachiompartha.

2. Colún cruth speisialta clúdaithe le coincréit: Socraítear treisiú fadaimseartha agus stirrups ar an taobh amuigh de na cosa colún, agus ina dhiaidh formwork agus réitigh coincréite; soláthraíonn sé friotaíocht dóiteáin, neamh-thréscaoilteacht, agus stiffness feabhsaithe.

3. Colún múnlaithe speisialta laitíse: Tionól de chodanna cruach iolracha le plátaí batten nó barraí lacing; deartha le haghaidh feidhmchláir éadroma agus fadréise.

III. Liosta Seachadta Comhlánaigh

1. Príomhchorp an cholúin chruach atá múnlaithe go speisialta (lena n-áirítear stiffeners, plátaí deiridh, agus lugs ardaithe);

2. Plátaí bonn, plátaí barr, plátaí flange, agus stiffeners gaolmhara;

3. Boltaí ancaire, boltaí struchtúracha, agus plátaí shim;

4. Corbels, plátaí nasc, agus plátaí lug;

5. Comhpháirteanna críochnaithe le sciath iomlán nó galbhánú;

6. Deimhnithe comhréireachta táirge, sonraíochtaí ábhair, tuarascálacha cigireachta táthaithe, agus taifid iniúchta tríthoiseach.

IV. Difríochtaí Buntábhachtacha ó Cholúin Chiorcláin/Cearnóga Ghnáthaimh

· Trasghearradh: Rannóg ilchodach neamhchaighdeánach ilghéag; luíonn flush i gcoinne ballaí gan coirnéil protruding; tá trasghearrthacha caighdeánacha soladacha i gceist le colúin chiorclacha/cearnacha.

· Cumraíocht: Tagann plátaí ceangail iltreocha agus tacair iolracha de stiffeners caighdeánach ar cholúin atá múnlaithe go speisialta; Is gnách go n-úsáideann colúin chiorclacha plátaí deiridh simplí agus bonnphlátaí.

· Feidhm: Déanann colúin atá múnlaithe go speisialta riachtanais spásúlachta ailtireachta a chothromú le hualachiompartha struchtúrach; Tugann colúin chiorclacha tosaíocht d'ualachiompartha aiseach, d'fhriotaíocht torsional agus d'fhriotaíocht íseal gaoithe.

Buntáistí Croí

1. Céimseata Solúbtha: Is féidir colúin cruach struchtúracha múnlaithe a shaincheapadh in aon chruth neamhchaighdeánach, a d'oirfeadh go foirfe le struchtúir ailtireachta casta agus suíomhanna cúinne.

2. Iompar Beacht: Déantar struchtúir a bharrfheabhsú chun freastal ar riachtanais shonracha maidir le luchtú eccentric, fórsaí cliathánach, agus iompar ualach ag pointí ceangail speisialta.

3. Inoiriúnaitheacht Spásúlachta: Oiriúnach do chásanna nach féidir gnáthcholúin a shuiteáil, mar spásanna daingean, coirnéil chasta, agus leibhéil urláir tuislithe.

4. Tógáil Monolithic: Réamhdhéanta mar aonad amháin sa mhonarcha, ag cinntiú sláine struchtúrach, rigidity ard, agus cobhsaíocht níos fearr.

5. Saincheapadh ar Éileamh: Is féidir ábhair, toisí, airde, agus gabhálais naisc a chur in oiriúint do threoirphleananna sonracha.

6. Iarratais Ilghnéitheacha: Ideal do chreataí monarchan neamhchaighdeánach, struchtúir chruach chathrach, tógáil mezzanine, tacaí trealaimh, agus colúin speisialaithe le haghaidh gnéithe ailtireachta.

Buaicphointí Difreála

I. Buntáistí Spás Ailtireachta

1. Ailínithe le leagan amach na mballaí; aon colúin istigh protruding. Suíonn colúin L-chruthach, T-chruthach, agus chroschrutha go comhréidh in aghaidh ballaí lomadh nó coirnéil balla inlíonta, ag fáil réidh le hiontaisí a ídíonn achar urláir inúsáidte. I gcodarsnacht leis sin, tá feadáin chruinne, bíomaí H, agus feadáin chearnógacha ag brú ó dhromchla an bhalla, ag cur isteach ar phleananna urláir agus socrúcháin troscáin; is iad colúin mhúnlaithe an rogha is fearr le haghaidh foirgnimh chónaithe agus foirgnimh phoiblí réamhdhéanta.

2. Freastalaíonn foirmeacha neamhrialta ailtireachta. In ann colúin ilchodacha cuartha, dronuilleacha, inathraithe agus polagánacha a fhoirmiú, ag éascú go héasca imbhallaí cuartha, aghaidheanna uathúla, agus struchtúir choirnéil cantilevered. Socraítear ailt bhabhta caighdeánach, cearnacha agus H-bhíoma, rud a fhágann go bhfuil an costas a bhaineann le hiad a mhodhnú i gcruth saincheaptha ró-ard.

3. Úsáid spáis optamaithe. Leabaithe laistigh den bhalla agus cumas ualachiompartha coibhéiseach á chothabháil, sábhálann na colúin seo achar urláir inúsáidte - rud a thugann buntáiste ar leith d'fhorbróirí eastáit réadaigh maidir le leithdháileadh "limistéar coitianta" (cóimheasa spáis roinnte) a laghdú.

II. Buntáistí Feidhmíochta Struchtúrtha

1. Comhroinnt ualach iltreoch. Comhoiriúnach do leagan amach crosfhoirmeach i gcás ina dtagann léasacha iolracha le chéile agus le trasghearrthacha ilchodacha ilchodacha; is féidir le bíomaí bunscoile, bíomaí tánaisteacha, agus braces trasnánach nascadh leis na ceithre thaobh. Tá an fheidhmíocht ualachiompartha ag hailt bíomaí níos fearr ná feidhmíocht na gcolún simplí cruinn nó cearnach. Cé go gceadaíonn feadáin chruinne naisc léasa 360°, is deacair iad a leabú laistigh de bhallaí istigh; Tá H-beams teoranta do dhá threo nasc orthogonal (aiseanna láidir agus lag).

2. Sláine seismeach láidir: Gnéithe dearadh pláta cruach ilchodach il-ghéag le stiffeners inmheánacha dlúth. Nuair a chomhcheanglaítear é le coincréit teilgthe nó coincréit réamhtheilgthe, cruthaíonn sé struchtúr cruach-choincréite comhtháite a thairgeann ard-stiffness cliathánach agus sárfhriotaíocht lomadh - ag soláthar buntáistí ar leith i gcriosanna ard-déine seismeacha.

3. Trasghearradh solúbtha agus tiús bhalla: Ceadaíonn sé coigeartuithe logánta ar thiús pláta nó leithead géaga chun feidhmíocht struchtúrach a bharrfheabhsú bunaithe ar ualaí ingearacha éagsúla feadh airde an cholúin; i gcodarsnacht leis sin, tá gá le hailt ciorclach nó cearnach log an bhall iomlán a athsholáthar chun an trastomhas a athrú, rud a fhágann go mbeidh costais mhodhnaithe níos airde.

III. Difríochtaí Tógála agus Comhtháthaithe

1. Comhtháthú gan uaim le córais réamhdhéanta agus teilgthe: Is féidir na géaga colún a neadú laistigh de bhallaí, le studs rebar nó lomadh réamhshuiteáilte, rud a ligeann do dhoirteadh díreach coincréite chun colún ilchodach a dhéanamh. Cuireann sé seo solúbthacht i bhfad níos mó ar fáil ná córais cholúin chruach thraidisiúnta (amhail feadáin chruach líonta le coincréit nó coincréit chruach-treisithe).

2. Sonraí nasc ar éileamh: Is féidir plátaí lug agus coirbéil a tháthú go díreach i gcás ina nascann na bíomaí, gan a bheith srianta ag cruth trasghearrtha an cholúin; Éilíonn ailt ciorclach nó cearnach próiseáil níos casta, mar shampla coiléar clampála a shuiteáil nó poill a ghearradh.

3. Deighilt solúbtha: Éascaíonn sé aistrithe trastomhais éasca idir leibhéil ard agus íseal chun freastal ar ualaí urláir éagsúla; is féidir toisí trasghearrtha a choigeartú urlár-ar-urlár gan gá na sonraíochtaí ábhar príomhúil don cholún iomlán a athrú.

IV. Buntáistí Aeistéitiúla agus Feidhm-Shonracha

1. Struchtúr folaithe: Tá an colún i bhfolach laistigh den bhalla, rud a fhágann go bhfuil facade taobh amuigh glan gan aon obair chruach nochta; nochtar colúin chiorclacha agus chearnacha de ghnáth - úsáidtear iad go minic i ngnéithe tírdhreacha nó staidiamaí - agus ní féidir iad a cheilt.

2. Gan mheaitseáil le haghaidh coirnéil agus geoiméadracht uathúla: Ideal le haghaidh coirnéil a thógáil, imill tobair éadroma, agus suíomhanna neamhrialta staighre nuair nach bhfuil ach colúin L-chruthach oiriúnach don leagan amach; is minic nach mbíonn cineálacha colún traidisiúnta oiriúnach do na cumraíochtaí seo.

V. Comparáid Costas agus Saolré

Láidreachtaí

Tionscadail balla lomadh cónaithe agus réamhdhéanta: Sábhálann saothair agus ábhair ar oibreacha sibhialta (plástráil agus eilimintí struchtúracha tánaisteacha), rud a fhágann go mbeidh costais iomlána níos ísle; cuireann sé deireadh leis an ngá atá le cumhdach saincheaptha costasach nó le cásáil mhaisiúil le haghaidh cruthanna casta.

Laigí

Colúin neamhspleácha lasmuigh nó ionaid oscailte mór-réise: Tá costais ábhair agus déantúsaíochta níos airde ná costais na gcodanna cuas ciorclach, rud a fhágann nach bhfuil siad chomh eacnamúil sna feidhmeanna sonracha seo.

VI. Suíomh Beacht agus Difreáil Táirgí Iomaíochta

· Colúin cruach H-alt: Creataí caighdeánacha, gléasraí tionsclaíocha plean oscailte;

· Colúin de chuas ciorclach (CHS): Ionaid mhóra, colúin arda, struchtúir tírdhreacha lasmuigh;

· Colúin de chuid log cearnach (SHS): Creataí rialta ar mhionscála, tacaí simplí;

· Colúin cruach saincheaptha: Aonaid chónaithe réamhdhéanta, struchtúir balla lomadh, dearaí neamhrialta ailtireachta, colúin chúinne folaithe.

Próiseas Déantúsaíochta Colún Cruach Struchtúrtha Múnlaithe

I. Gearradh Ábhar

1. Cáilíocht an ábhair a fhíorú ar sheachadadh pláta; plátaí cruach Q235B/Q355B a leá agus a leibhéalú.

2. Comhpháirteanna a ghearradh (príomhphlátaí/plátaí flange tánaisteacha, stiffeners, bonnphlátaí, plátaí nasctha) de réir toisí forbartha ag baint úsáide as meaisíní gearrtha lasair nó plasma CNC; dhéanamh beveling imeall ag an am céanna.

3. Ceadaigh crapadh weld; teimpléid a úsáid chun páirteanna neamhrialta nó neamhchaighdeánacha a leagan amach agus a ghearradh.

II. Comhpháirt Réamhchóireáil

Meilt imill agus coirnéil páirteanna beaga (stiffers, plátaí nasc) chun burrs a bhaint; línte leagan amach a mharcáil ar chodanna óna dteastaíonn studs lomadh leabaithe.

III. Cóimeáil agus Foirmiú Jig (Croíphróiseas)

1. Cuir poirt/daingneáin tionóil speisialaithe ar bun; datum suite a bhunú bunaithe ar chineál trasghearrtha (L, T, crosfhoirmeach, nó polagánach).

2. Seasamh plátaí flange is mó agus slán le teanntáin; spásáil flange rialaithe, ingearachacht, agus toisí trasghearrtha.

3. Suiteáil stiffeners transverse inmheánacha agus easnacha ingearach isteach sa chuas i sraitheanna; slán go sealadach le welds taca.

Cuir colúin neamhrialta de chuid athróg le chéile i míreanna; réamh-chéile ailt trasdula (leithead éagsúla) ar leithligh.

IV. Príomh Táthú

1. Déan táthú il-pas lán-treáite ar phríomhshíoga ag baint úsáide as táthú stua báite (SAW) nó táthú sciath-gháis CO2.

2. Tosaíocht a thabhairt do tháthú electroslag d'easnacha iata inmheánacha.

3. Táthaithe a rangú i gcriosanna ceangail bíomaí mar Ghrád I; táthaithe críochnaithe a mharcáil le haghaidh tástála neamh-millteach ina dhiaidh sin (NDT).

V. Ceartú Iar-weld

Casadh ceart spreagtha táthaithe agus bogha cliathánach ag baint úsáide as meascán de théamh lasair agus uirlisiú meicniúil; straightness colún rialaithe agus lamháltais geoiméadracha trasghearrtha; deireadh a chur le dífhoirmiúchán de bharr strus táthúcháin.

VI. Meaisínithe Deiridh

Meaisín dhá cheann an cholúin ag baint úsáide as muilleoireacht aghaidhe nó muilleoireacht leadránach de chineál urláir chun maoile agus ingearachacht a chinntiú; le haghaidh colúin flange-nasctha, poill boltaí meaisín agus hailt spigot (coiníní). VII. Tionóil agus Táthú Ceangaltán

1. Déan plátaí bonn saincheaptha-chruthach agus plátaí barr a chóimeáil agus a tháthú go seafta an cholúin; stiffeners meaitseáil go hiomlán leis na plátaí bonn.

2. Coirbéil sheachtracha, plátaí lug, agus plátaí nasctha le haghaidh bíomaí bunscoile agus tánaisteacha a shuíomh agus a tháthú de réir na gcomhordanáidí líníochta.

3. Lugs ardaithe siopa-weld.

VIII. Oibríochtaí Druileála

Bain úsáid as meaisíní druileála CNC chun poill a dhruileáil le haghaidh boltaí ard-neart agus boltaí ancaire, ag cinntiú go gcomhlíonann cruinneas poll na caighdeáin.

IX. Tástáil Neamh-millteach (NDT)

Déan Tástáil Ultrasonach 100% (UT) ar welds Grád I; iniúchtaí samplála a dhéanamh ar táthaithe Grád II de réir sonraíochtaí; aon welds neamhchomhlíonta a athoibriú agus a athiniúchadh.

X. Baint Meirge agus Cosaint ar chreimeadh

Déan pléascadh lámhaigh iomlán go grád Sa2.5; cuir primer caighdeánach saibhir i since eapocsa, cóta idirmheánach, agus cóta barr; sciath dóiteáin-retardant a chur i bhfeidhm i gcriosanna sainithe cosanta dóiteáin; galbhánú te-tumtha a chur i bhfeidhm nuair a éilíonn coinníollacha comhshaoil ​​é.

XI. Marcáil, Iniúchadh, agus Trádstóráil

Comhpháirteanna a mharcáil le huimhreacha ais, leibhéil urláir, agus treoshuíomh suiteála; iniúchtaí cuimsitheacha a dhéanamh ar thoisí, táthaithe agus cosaint creimthe; doiciméid dearbhaithe cáilíochta a eisiúint agus pacáiste le haghaidh lastais.

XII. Próisis Speisialaithe do Cholúin Uathúla/Múnlaithe

1. Colúin mhúnlaithe rannóige cuartha: Foirm plátaí cuartha ag baint úsáide as poirt lúbthachta; tionól trialach a dhéanamh i gcodanna roimh tháthú dúnta deiridh.

2. Colúin chruthaithe coincréit threisithe cruach: studs lomadh réamhshuiteáil ar thaobh amuigh an cholúin; poill cúltaca le haghaidh grouting agus aerscaoilte.

3. Colúin mhúnlaithe laitíse ilchomhalta: Bailigh na príomhbhaill le plátaí batten nó barraí lacing i gcodanna; long i gcodanna le haghaidh cóimeála ar an láthair.

XIII. Comparáid Achomair: Colúin Chruach Struchtúrtha Múnlaithe vs. Colúin de Chuid Hollow Ciorclach (CHS)

1. Colúin CHS: Rollta pláta ina dhiaidh sin táthú seam imlíne; Colúin mhúnlaithe: Cóimeáil plátaí iolracha, múnlú port-bhunaithe, agus easnacha iomadúla righin.

2. Colúin CHS: Casadh aghaidh deiridh simplí; Colúin mhúnlaithe: Aghaidheanna deiridh iolracha neamhrialta a dteastaíonn muilleoireacht aghaidh deiridh fairsing orthu.

Príomhpharaiméadair Feidhmíochta

I. Paraiméadair Gheoiméadracha

1. Cruthanna coitianta trasghearrtha: L-chruthach, T-chruthach, crosfhoirmeach, ilchodach polagánach, agus colúin chuartha inathraithe; tiús pláta flange/gréasáin: 8–60 mm; leithead aon-ghéag: 100-600 mm.

2. Lamháltais táirge críochnaithe

· Díreachacht an cholúin: ≤L/1000;

· Diall tríthoiseach trasghearrtha: ±2–3 mm;

· Ingearacht aghaidh deiridh: ≤1/10 de thiús géag.

3. Fad deighleog singil: Caighdeánach 9 m/12 m; splicing deighilte a úsáidtear le haghaidh colúin seach-ard.

II. Paraiméadair Meicniúla Ábhar

Ábhair príomhshrutha: Q235B, Q355B.

Nóta: Moltar Q355NL do thionscadail íseal-teocht le feidhmíocht tionchair íseal-teocht cáilithe.

III. Príomhthréithe Feidhmíochta Struchtúrtha

1. Saintréithe stiffness: Alt ilchodach géaga; is féidir chuimhneacháin táimhe i dtreonna X agus Y a choigeartú go solúbtha trí leithead géaga agus tiús pláta a athrú; friotaíocht cliathánach agus lomadh níos fearr i gcomparáid le codanna caighdeánacha log cearnacha (SHS) nó H-léas; oiriúnach le haghaidh comhtháthú le ballaí lomadh.

2. Feidhmíocht sheismeach: Gnéithe taobh istigh de easnacha righin fadaimseartha agus trasnánach; stiffness comhpháirteach ard; an-oiriúnach do chriosanna ard-seismeacha-déine; is féidir é a chlúdach i gcoincréit chun colúin chruach-treisithe coincréite a fhoirmiú, níos mó ná cumas ualachiompartha a dhúbailt.

3. Inoiriúnaitheacht: Ceadaíonn sé d'éagsúlacht áitiúil i dtiús balla agus leithead géag; is féidir trasghearradh a choigeartú feadh airde an cholúin de réir mar is gá; cuireann sé buntáistí suntasacha eacnamaíocha ar fáil do struchtúir a bhfuil ualaí níos troime acu ar na hurláir uachtaracha agus ualaí níos éadroime ar na hurláir íochtair.

4. Friotaíocht gaoithe: Gan aon nochtadh nuair atá sé leabaithe i mballaí (ualach gaoithe neamhbhríoch); i gcás colúin neamhchaighdeánacha nochta, tá friotaíocht na gaoithe níos airde ná mar atá ag feadáin chiorclach ach níos ísle ná friotaíocht na bíomaí H.

IV. Paraiméadair Cháilíochta Weld

1. joints beam-colún agus welds splice príomhúla: Táthaithe Grád I; Tástáil ultrasonaic 100% (UT).

2. Táthaithe rib tánaisteacha: welds Grád II; 20% iniúchadh randamach trí UT; meaitseálann nó sáraíonn airíonna meicniúla weld airíonna an bhonnmhiotail.

V. Sonraíochtaí Frith-chreimeadh agus Dídhíonta

1. Grád bhaint meirge: Pléascadh lámhaigh iomlán go Sa2.5;

2. Sciath caighdeánach: primer since-saibhir epocsa + cóta idirmheánach ocsaíd iarainn micaceous epocsa + topcoat; tiús scannán tirim iomlán: 80-160 μm;

3. Frith-chreimeadh cósta: Galbhánú te-tumtha ≥85 μm;

4. Dídhíonadh: rátáil friotaíochta dóiteáin 1-3 uair an chloig ag baint úsáide as bratuithe intumacha dóiteán-retardant scannáin tanaí nó tiubh-scannán.

VI. Sonraíochtaí Ceangail

1. Pláta colún: Pláta saincheaptha (16–60 mm tiubh) le boltaí ancaire M20–M64;

2. Ceangal beam-go-colún: Grád 8.8/10.9 boltaí ard-neart;

3. Colún ilchodach cruach-choincréite: Φ19 studs lomadh táthaithe go dtí an taobh amuigh colún chun neart bannaí idir cruach agus coincréit a fheabhsú.

VII. Sonraíochtaí Breise le haghaidh Colúin Múnlaithe Coincréite Treisithe Cruach

Imchlús coincréite (inmheánach/seachtrach): Go hiondúil gráid C30, C40, nó C50; folaíonn comhlacht colún poill grouting réamhfhoirmithe agus aer-scaoilte.

VIII. Conas Idirdhealú a Dhéanamh Idir na Trí Chineál Táirge?

· Colún log ciorclach (CHS): Airíonna isotrópacha, friotaíocht íseal gaoithe, oiriúnach do struchtúir fadréise nochta;

· Cruach H-alt: Aiseanna láidre agus lag ar leith, caighdeánach le haghaidh frámaí monarchan tionsclaíoch;

· Colún cruach struchtúrach múnlaithe: Trasghearradh solúbtha, infheicthe laistigh de bhallaí, stiffness déthreo inchoigeartaithe, speisialaithe le haghaidh tógála cónaithe réamhdhéanta.
