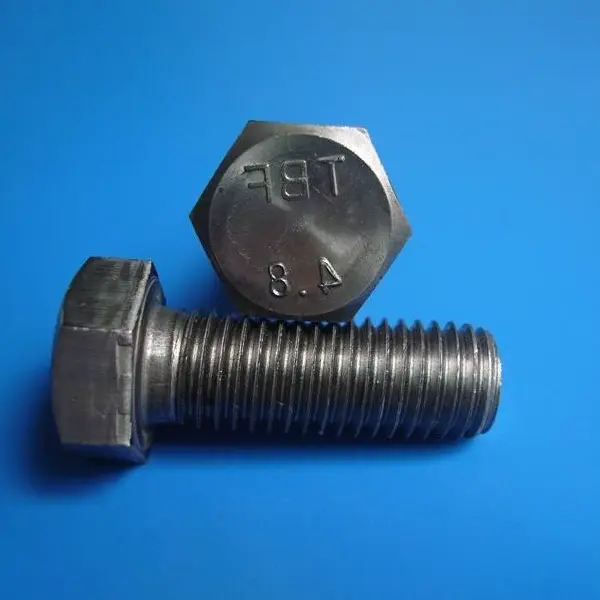

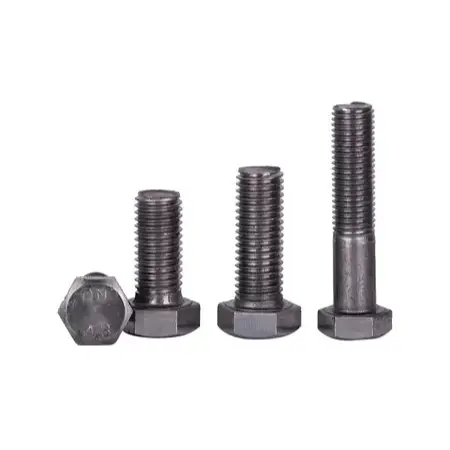

Boltaí Ceangal Cruach Caighdeánach le haghaidh Tógála

Sainmhínithe Bunúsacha agus Cumraíochtaí Caighdeánacha

Caighdeáin is Infheidhme: GB/T 5780 (Aicme C – garbh/grád tráchtála), GB/T 5782 (Aicme A/B – grád beachta/scagtha)

I. Sainmhínithe Táirge

1. Cur síos

Is dúntóirí ilfheidhmeacha iad na boltaí ceangail cruach caighdeánacha le haghaidh tógála a úsáidtear le haghaidh naisc thánaisteacha agus fosúchán sealadach. Ní theastaíonn réamhualach dearaidh uathu; ina ionad sin, aistríonn siad ualaí trí fhriotaíocht lomadh an shank bolt agus tá brú ag dromchlaí teagmhála na gcomhpháirteanna nasctha. Déantar iad a chatagóiriú de réir cruinneas déantúsaíochta ina dhá phríomhchineál: Aicme C (garbh/grád tráchtála) agus Aicme A/B (grád beachta/scagtha).

2. Gráid Neart

Gráid choitianta: 4.6, 4.8, agus 5.6. Tá a neart i bhfad níos ísle ná na boltaí ard-neart; níor cheart iad a úsáid i hailt ualachiompartha príomhúla nó i naisc phríomhúla atá faoi réir ualaí dinimiciúla ailtéarnacha.

3. Ábhair Choitianta

Tá an príomhchorp déanta as cruach ísealcharbóin nó Q235, rud a thairgeann ard-éifeachtacht ó thaobh costais agus éasca le próiseáil.

4. Raon Sonraíochta

Trastomhais ainmniúla: M10, M12, M16, M20, M22, M24; faid ainmniúla: 30-200 mm (inoiriúnaithe arna iarraidh sin).

Sonraí Aicmithe

Boltaí Aicme C (Garbh/Grád Tráchtála): Arb iad is sainairíonna iad cruinneas déantúsaíochta níos ísle, lamháltais shank níos mó, agus imréitigh níos mó i bpoll bolt; ceadaíonn siad suiteáil áisiúil ar an láthair agus is iad an cineál is mó a úsáidtear i dtionscadail innealtóireachta.

Boltaí Aicme A/B (Beachtais/Grád Scagtha): Arb iad is sainairíonna iad imréitigh ardchruinneas agus feisteas daingean, ag cinntiú dáileadh ualaigh aonfhoirmeach; a úsáidtear de ghnáth le haghaidh bunanna trealaimh agus hailt splicing beachtas.

II. Cumraíocht Caighdeánach Tionóil

Comhthionól caighdeánach do boltaí nasc tógála: 1 bolt + 1 cnó heicsidheachúlach + 1 washer árasán; féadfar leicneáin earraigh a chur leis ag brath ar choinníollacha oibriúcháin sonracha. 1. Comhlacht bolt caighdeánach le ceann heicseagánach; gnéithe caighdeánacha garbhshnáitheanna agus shank soladach gan codanna de thrastomhas laghdaithe.

2. Meaitseáil caighdeánach cnó heics; ailínithe snáitheanna le haghaidh cheangail slán.

3. Washer árasán (caighdeánach): Curtha faoi bhun an cnó nó an ceann bolt chun an limistéar imthacaí a mhéadú agus damáiste dromchla a chosc le linn géarú.

4. Washer earrach (roghnach): Suiteáilte i gceantair faoi réir creathadh chun glasáil leaisteacha a sholáthar; ní fheidhmíonn sé ach chun scaoileadh a chosc agus ní mhéadaíonn sé acmhainn ualachiompartha struchtúrach.

Cumraíochtaí caighdeánacha tionóil:

· Bunúsach: 1 bolt + 1 chnó + 1 washer árasán (is coitianta)

· Frithfhuascailt: 1 bolt + 1 chnó + 1 washer árasán + 1 leicneoir earraigh

III. Cóireáil Dromchla

1. Ocsaíd Plain / Dubh: Le haghaidh timpeallachtaí tirim faoi dhíon; costas is ísle.

2. Galbhánú te-tumtha: Do thimpeallachtaí lasmuigh, nochta, tais nó creimneach; meirge-resistant agus durable.

3. Leictreafóiréis / Péinteáil: bailchríoch maisiúil le cosaint creimeadh bunúsach; a úsáidtear go coitianta le haghaidh imfháluithe agus ráillí.

IV. Cásanna Iarratais

1. Comhpháirteanna a chóimeáil agus a shocrú go sealadach.

2. Naisc do struchtúir thánaisteacha amhail ráillí, dréimirí, ardáin chothabhála, cumhdach dín/ballaí, agus tacaí píopaí.

3. Struchtúir chúnta éadroma agus eilimintí maisiúla neamh-ualachiompartha.

V. Pointí Breise

1. Suiteáil: Is féidir é a dhéanamh níos doichte ag baint úsáide as sreangáin láimhe nó leictreacha caighdeánach; gan aon cheanglais shonracha maidir le géarú tosaigh, géarú deiridh, nó rialú chasmhóiminte.

2. Tréithe: Ceadaíonn suiteáil i bpoill beagán ró-mhór; éasca le chéile/díchóimeáil agus ath-inúsáidte; seans maith le scaoileadh i dtimpeallachtaí ardchreathadh.

3. Srianta: Toirmiscthe go docht mar ionadach ar boltaí ard-neart i naisc ualachiompartha ríthábhachtach, mar iad siúd le haghaidh bíomaí cruach, colúin, nó girders craein.

Cad iad na príomhbhuntáistí a bhaineann le Boltaí Ceangal Cruach Caighdeánach le haghaidh Tógála?

1. Costas íseal, éasca le fáil, agus an-versatile.

2. Níl gá le huirlisí speisialaithe; is féidir suiteáil a dhéanamh le eochair láimhe caighdeánach.

3. Neart íseal agus réamh-ualach íseal; friotaíocht lag le creathadh agus duillín.

4. Is féidir é a dhíchóimeáil agus a athchruinniú arís agus arís eile; tá suiteáil agus baint áisiúil.

5. Seans maith go dífhoirmiúchán faoi ualach; mí-oiriúnach le haghaidh hailt ualachiompartha príomhúla i struchtúir chruach.

Buaicphointí Difreála

I. Buntáistí Croí

1. Costas íseal agus costas-éifeachtúlacht ard

Tá na hamhábhair agus na próisis déantúsaíochta do na boltaí nasc tógála caighdeánach seo simplí, rud a fhágann go bhfuil praghas aonaid i bhfad níos ísle ná sin na boltaí ard-neart; laghdaíonn siad costais go suntasach nuair a úsáidtear iad le haghaidh naisc thánaisteacha fhairsing nó feisteas sealadach.

2. Suiteáil simplí le riachtanais trealaimh íosta

Níl gá le sreangáin chasmhóiminte calabraithe ná le trealamh speisialaithe teannta deiridh; Is leor sreanga láimhe caighdeánacha nó leictreacha. Seachnaíonn an próiseas céimeanna casta cosúil le géarú tosaigh, géarú deiridh, nó ath-iniúchadh chasmhóiminte, rud a fhágann go bhfuil sé éasca é a fhoghlaim agus a fhorghníomhú.

3. Inoiriúnaitheacht ard agus caoinfhulaingt suiteála

Ceadaíonn an t-imréiteach mór idir an bolt agus an poll (tipiciúil do boltaí garbh Grád C) do mhion-mhéadú poll ar an láthair agus coigeartuithe ailínithe, ag simpliú cóimeáil na gcomhpháirteanna. Is féidir suiteáil a dhéanamh in aon treoshuíomh spásúil gan criosanna rochtana srianta.

4. Cóimeáil/díchóimeáil solúbtha agus ath-inúsáidteacht

Deartha chun damáiste struchtúrach a sheachaint, is furasta na boltaí seo a bhaint agus a athshuiteáil, ag tairiscint rátaí láimhdeachais ard; tá siad oiriúnach go háirithe do fheistis shealadacha, limistéir a dteastaíonn cothabháil rialta uathu, nó comhpháirteanna atá faoi réir modhnú agus athsholáthair sa todhchaí.

5. Cumraíocht shimplí agus bainistíocht éasca ar an láthair

Is éard atá sa tionól caighdeánach go simplí bolt, cnó, agus washer cothrom. Agus níos lú comhpháirteanna ann, tá riosca níos ísle ann maidir le mímheaitseáil nó caillteanas, lena simplítear stóráil fardail agus bainistiú foréilimh ar an láthair.

II. Míbhuntáistí Coibhneasta

1. Gan réamhualach dearadh; friotaíocht lag le duillín agus creathadh

Braitheann an t-aistriú ualaigh ar ghlasáil snáithe amháin; scaoileann siad go héasca faoi ualaí dinimiciúla nó faoi chreathadh arís agus arís eile agus tá toirmeasc dian orthu lena n-úsáid in ailt ualachiompartha príomhúla nó le hailt atá ríthábhachtach maidir le tuirse.

2. Grád neart íseal

Grád 4.6 nó 4.8 den chuid is mó; tá a gcumas ualachiompartha teanntachta agus lomadh i bhfad níos lú ná iad siúd atá ag boltaí ard-neart Grád 8.8 nó 10.9, rud a fhágann nach bhfuil siad oiriúnach le haghaidh ualaí troma nó chuimhneacháin lúbthachta suntasacha. 3. Stiffness Ceangal Droch

Faoi ualach, taithííonn comhpháirteanna níos mó sciorrtha agus dífhoirmithe, rud a dteipeann orthu na ceanglais rigidity maidir le hailt struchtúr cruach príomhúil a chomhlíonadh.

III. Achoimre ar na Critéir Roghnúcháin

1. Tosaíocht a thabhairt do Ghnáthbholtaí le haghaidh: Socrú sealadach, struchtúir thánaisteacha (ráillí, lúibíní, cumhdach, etc.), feidhmeanna ualach statach, agus láithreacha gan riachtanais ardfhriotaíochta duillín.

2. Roghnaigh Boltaí Ard-neart le haghaidh: Ailt buannasc a bhaineann le heilimintí ualachiompartha príomhúla (bíomaí, colúin, bíomaí craein, trusanna, etc.), ualaí dinimiciúla, riachtanais ard-stiffness, agus riachtanais ardfhriotaíochta sciorrtha.

Próiseas Tógála ar an Láthair

Caighdeán Infheidhme: GB 50205-2020. Baineann sé le gnáth-boltanna Aicme C (garbh) agus A/B (cruinneas); clúdaíonn sé dhá chás: feistiú sealadach agus buannaisc struchtúracha.

I. Ullmhúchán Tógála

1. Fíorú Ábhar: Seiceáil sonraíochtaí boltaí, fad, grád neart, agus cóireáil dromchla. Cnónna meaitseála foréileamh, leicneáin árasán, agus leicneáin earraigh de réir mar is gá; iad a stóráil ar bhealach eagraithe agus snáitheanna a chosaint ó dhamáiste.

2. Ullmhúchán Uirlis: Wrenches láimhe caighdeánach, reanna leictreacha, meilte uillinn, comhaid, agus marcóirí; níl aon trealamh calabraithe chasmhóiminte de dhíth.

3. Cigireacht Comhpháirte: Dromchlaí nasc glan chun deannach, ola agus meirge scaoilte a bhaint. Déan bearnaí splicing pláta a iniúchadh; má tá bearnaí iomarcach, suiteáil plátaí shim de réir sonraíochtaí.

4. Seiceáil Ailínithe Poll: Fíoraigh ailíniú poll bolt. Ceadaítear mion-reaming do boltaí Aicme C, ach tá cosc ​​dian ar ghás-ghearradh chun poill a mhéadú; teastaíonn gníomh feabhais le diallais iomarcacha (m.sh. líonadh agus athdhruileáil).

II. Suíomh Comhpháirte agus Socrú Sealadach

1. Comhpháirteanna cruach a ardú agus a ailíniú; aiseanna, ingearchló, agus maoile a choigeartú; slán le tacaí sealadacha.

2. Déan an suíomh a dhaingniú go sealadach trí úsáid a bhaint as líon beag boltaí nó bioráin srutha chun díláithriú iomlán a chosc.

III. Ionsáigh Bolt

1. Cuir isteach boltaí faoi shaoirse; treoshuíomh comhsheasmhach a choinneáil; ná cuir isteach iad le hammering.

2. Seicheamh comhthionóil: Ceann bolta → Dromchla pláta comhpháirte → Washer árasán → (Níocháin earraigh, más gá) → Dromchla pláta comhpháirt eile → Cnó. 3. Níor cheart go mbeadh deireadh scoilte an leicneáin earraigh cothrom i gcoinne an dromchla imthacaí; cinntíonn sé seo an fheidhm frith-scaoilte.

IV. Oibríochtaí Fastening

1. Seicheamh cheangail: I gcás grúpaí boltaí ag hailt, déan níos doichte go siméadrach ón lár amach; le haghaidh hailt splice fada, téigh ar aghaidh ón lár i dtreo an dá cheann chun cosc ​​a chur ar warping pláta nó dáileadh strus míchothrom.

2. Ceanglais cheangail: Déan níos doichte go dtí go bhfuil na dromchlaí pláta i ndlúth-theagmháil; is leor géarú measartha. Níl aon cheanglais shonracha ann maidir le géarú tosaigh, géarú deiridh, nó teorainneacha chasmhóiminte, agus níl gá le rialú docht ar réamhualach.

3. Le haghaidh socruithe bolt il-sraith, déan gach bolt ina n-aonar agus go seicheamhach; cinntigh nach gcailltear boltaí ar bith nó nach dteanntar go leor iad.

V. Dealramh Críochnú agus Cosaint na hOibre Críochnaithe

1. Tar éis é a cheangal, glan ar shiúl smionagar agus ró-chomhdú miotail ó chomharsanacht an chomhpháirteach.

2. Seiceáil fad na snáitheanna nochta; is é an caighdeán 2-3 snáitheanna. Cuir bolt den fhad chuí ina ionad má tá an chuid nochta ró-fhada nó ró-ghearr.

3. Cuir péint tadhaill frith-meirge i bhfeidhm ar snáitheanna nochta agus ar limistéir a bhfuil tionchar ag gearradh nó ag tionchar orthu.

4. Na hailt chríochnaithe a chosaint ó thionchair throma nó ó shuaitheadh ​​seachtrach.

VI. Cigireacht agus Glacadh Cáilíochta

1. Cigireacht amhairc chuimsitheach

· Tá boltaí, cnónna agus leicneáin i láthair agus suiteáilte i gceart, gan aon chodanna in easnamh nó mí-ailínithe;

· Luíonn dromchlaí ceangail go docht gan aon bhearnaí infheicthe;

· Tomhaiseann snáitheanna nochta 2-3 snáithe, a chomhlíonann caighdeáin cháilíochta amhairc;

· Gan marcanna casúr nó damáiste snáithe.

2. Cigireacht feidhme

Déan spotseiceálacha spriocdhírithe i limistéir atá faoi chreathadh chun a chinntiú nach dtarlóidh aon scaoileadh.

VII. Toirmeasc ar Thógáil

1. Toirmeasc go docht ar phoill a mhéadú nó a chruthú trí ghás a ghearradh nó a dhó;

2. Toirmeasc go docht ar boltaí ard-neart a chur in ionad boltaí gnáth ag hailt ualachiompartha príomhúla;

3. Ní gá leicneáin earraigh a shuiteáil siar nó a fhágáil ar lár;

4. I gceantair atá faoi chreathadh go minic, ní gá gnáth-boltaí a úsáid mar an t-aon mhodh nasctha ualachiompartha. Próiseas Simplithe

Ullmhúchán tógála → Ailíniú comhpháirte agus socrú sealadach → Cur isteach bolta + cóimeáil leicneáin agus cnónna → Géarú siméadrach → Cigireacht ar fhréamhbhrú snáithe + teagmháil frith-chreimeadh → Iniúchadh glactha

Príomhpharaiméadair Feidhmíochta

Caighdeáin: GB/T 5780, GB/T 5782, GB/T 3098.1; aicmithe i boltaí Aicme C (garbh) agus boltaí A/B (cruinneas); gráid neart coitianta: 4.6, 4.8, 5.6.

I. Bunábhar agus Cruas

1. Ábhair choitianta: Cruach ísealcharbóin, Q235

2. Cóireáil dromchla: bailchríoch plain, ocsaíd dhubh, galbhánú te-tumtha, leictreafóiréis

3. Cruas Rockwell (HRC)

1. Gráid 4.6/4.8: ≤28 HRC

2. Grád 5.6: 22–32 HRC

II. Airíonna Meicniúla (Luachanna Íosta)

Nóta: Ní bhíonn na gnáth-boltanna faoi réir réamhualach dearaidh; braitheann aistriú ualaigh ar ghníomh lomadh agus imthacaí.

III. Lamháltais Toise agus Snáithe

1. Beachtas Snáithe

1. Boltaí Aicme C (Garbh): 8g (caoinfhulaingt mór, imréiteach suntasach idir balla bolt agus poll; is coitianta a úsáidtear ar an láthair)

2. Boltaí Aicme A/B (Beachtais): 6g (cruinneas ard, imréiteach íosta oiriúnach)

2. Caoinfhulaingt Fad: Fad ainmniúil ±2 mm

3. Straightness Shank: ‰ (in aghaidh an mhile)

IV. Paraiméadair Tógála agus Suiteála

1. Teilgean Snáithe: 2-3 snáithe ag gobadh amach thar an cnó tar éis géarú a mheastar a bheith inghlactha

2. Accessories Tionóil

1. Caighdeán: Washer árasán; nite earrach curtha leis le haghaidh comhpháirteanna creathadh (ní fheidhmíonn sé ach chun scaoilte a chosc; ní mhéadaíonn sé an cumas ualachiompartha)

3. Riachtanais Poll

1. Boltaí Aicme C (Garbh): Ceadaítear mion-mhéadú poll ar an láthair ag baint úsáide as comhad; tá cosc ​​dian ar mhéadú trí ghás a ghearradh

2. Boltaí Aicme A/B (Beachtais): Tá cosc ​​dian ar mhéadú poll chun cruinneas oiriúnach a chinntiú

V. Tréithe Feidhmíochta

1. Friotaíocht Duillín: Gan réamhualach; friotaíocht lag duillín ag dromchlaí teagmhála; mí-oiriúnach le haghaidh hailt faoi réir ualaí dinimiciúla malartacha nó creathadh dian

2. Ath-inúsáidteacht: Is féidir é a dhíchóimeáil agus a athúsáid go minic

3. Stiffness Ceangal: Stiffness réasúnta íseal; seans maith le dífhoirmiúchán duillín faoi ualach

VI. Scóip an Iarratais

1. Boltaí Caighdeánacha Ceangail Cruach le haghaidh Tógála: Níl sé beartaithe ach amháin le haghaidh socrú sealadach, struchtúir thánaisteach, agus comhpháirteanna cúnta ualach statach

2. Úsáid Toirmiscthe: Ní gá é a úsáid le haghaidh hailt ualachiompartha príomhúla, mar shampla naisc beam-go-colún fráma cruach, bíomaí craein, nó trusanna fadréise; ní féidir iad a chur in ionad boltaí ard-neart

CCanna

C1: Cad é an difríocht idir boltaí Aicme C agus A/B?

A: Tá boltaí Aicme C garbh/grád tráchtála le lamháltais shank níos mó agus imréiteach níos mó idir an bolt agus balla an phoill. Is iad na cineálacha is forleithne a úsáidtear le haghaidh socrú sealadach agus struchtúir thánaisteacha mar go gceadaíonn siad mionchoigeartuithe ailíniú poll ar an láthair. Is grád beachta/scagtha iad boltaí Aicme A/B le himréitigh dochta feistithe agus dáileadh aonfhoirmeach ualaigh, a úsáidtear le haghaidh bunanna trealaimh agus le hailt spliceála beachtas.

C2: An féidir gnáth-boltaí a úsáid in ionad boltaí ard-neart?

A: Níl. Níl aon réamh-ualach dearaidh ag gnáth-boltanna (Grád 4.6/4.8/5.6), neart íseal, agus droch-fhriotaíocht i gcoinne duillín agus creathadh. Tá toirmeasc dian orthu le húsáid in ailt ualachiompartha príomhúla amhail naisc chruach bhíoma-go-colún, girders craein, agus trusanna fadréise. Ní mór boltaí ard-neart (Grád 8.8/10.9) a úsáid le haghaidh gach nasc struchtúrach ríthábhachtach.

C3: Cad é cuspóir an washer earrach?

A: Soláthraíonn an washer earrach glasáil leaisteacha chun cosc ​​​​a chur ar scaoileadh faoi chreathadh. Tá sé suiteáilte idir an washer árasán agus an cnó. Le haghaidh feidhmchláir ualaigh statacha caighdeánacha, is leor níocháin árasán ina n-aonar. Maidir le trealamh creathadh, struchtúir in aice le craein, nó coinníollacha ualaigh dinimiciúla, moltar washer earrach ach ní sholáthraíonn sé fós an fheidhmíocht frith-scaoilte céanna le réamhtheannas bolt ard-neart.

C4: An féidir gnáth-boltaí a athúsáid?

A: Tá. Murab ionann agus boltaí ard-neart lomadh chasmhóiminte, is féidir gnáth-boltanna a dhíchóimeáil agus a athúsáid arís agus arís eile gan cur isteach ar a gcumas ualachiompartha, ar choinníoll nach ndéantar damáiste do na snáitheanna agus don shank. Déanann sé seo an-oiriúnach iad le haghaidh feistis shealadacha, pointí rochtana cothabhála, agus comhpháirteanna faoi réir modhnú amach anseo.

C5: Conas a roghnú idir bailchríoch simplí, ocsaíd dhubh agus galbhánú te-tumtha?

A: Níl bailchríoch plain / ocsaíd dhubh oiriúnach ach amháin le haghaidh timpeallachtaí tirim faoi dhíon. Tá gá le galbhánú te-tumtha le haghaidh nochtadh lasmuigh, coinníollacha tais, nó timpeallachtaí creimneach; soláthraíonn sé 8-10 mbliana d'fhriotaíocht creimeadh. Le haghaidh iarratais maisiúla le cosaint creimeadh bunúsach, tá sciath leictreafóiréis ar fáil.
