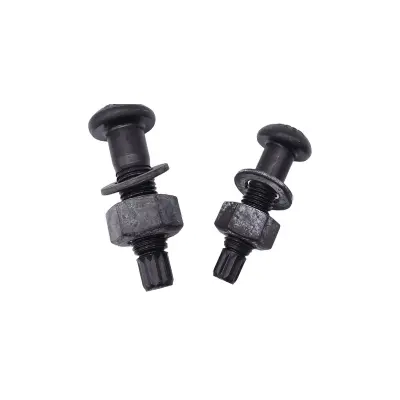

Boltaí Struchtúracha Ard-neart Fiar-chasmhóiminte

Soláthraíonn HAISHENG Boltaí Struchtúrtha Ard- Neart Casmhóiminte i stoc, ag cloí le GB/T 3632-2008. Áirítear le gach tionól iomlán 1 bolt (10.9S), 1 cnó (10H) agus 1 washer. Tá groove lomadh agus eireaball splín ag an bolt a bhriseann go huathoibríoch nuair a shroichtear réamhtheannas an dearaidh, ag soláthar cáilíochta amhairc. Ideal le haghaidh foirgneamh ard-ardú, girders craein, droichid chruach agus hailt ualaigh dinimiciúil. Cóireálacha dromchla: fosfatáil, galbhánú te-tumtha, nó sciath Dacromet.

Bun-Sainmhíniú & Cumraíochtaí Tacaíochta Críochnaithe

Caighdeán Infheidhme: GB/T 3632-2008 Casmhóiminte Fiar Comhthionóil Bolt Ard Neart do Struchtúir Cruach. Úsáidtear an ceanglóir seo de chineál frithchuimilte go forleathan ar ailt ríthábhachtacha ualachiompartha lena n-áirítear naisc cruach bhíoma-cholún, girders craein, trusanna cruach agus droichid chruach.

1. Sainmhíniú Táirge Bunúsach

1. Míniú Casmhóiminte Fiar Ard Neart Is tionóil cheangail réamh-béim iomlán iad na Boltaí Struchtúracha Casmhóiminte le grád neart 10.9 aontaithe. Déantar groove speisialta casta agus eireaball splíne a mheaisíniú ag an deireadh bolta. Nuair a chuirtear an chasmhóimint i bhfeidhm trí eochair leictreach tiomnaithe, brisfidh an t-eireaball splíne ar feadh an groove lomadh nuair a bheidh an réamhtheannas deartha bainte amach, ag feidhmiú mar tháscaire cáilíochta soiléir. Aistrítear an t-ualach trí fhrithchuimilt idir dromchlaí teagmhála comhpháirte nasctha, a bhfuil righineacht ard nasctha, feidhmíocht frith-duillín, maoin frith-scaoilte agus friotaíocht tuirse gan íoc.

2. Saintréithe Croí

· Déantar fórsa réamhtheannas a rialú go beacht le mion-earráid dhaonna; is féidir iniúchadh glactha a chomhlánú trí sheiceáil amhairc.

· Is infheidhme maidir le naisc frithchuimilte amháin, agus ní naisc de chineál imthacaí.

· Ní féidir boltaí a dhíchóimeáil ná a athúsáid tar éis eireaball na splín a bhriseadh, atá deartha le haghaidh naisc bhuana.

· Caithfidh an monaróir céanna, an bhaisc chéanna agus an tsonraíocht chéanna a bheith ag gach comhpháirt meaitseála; toirmisctear mbaisceanna éagsúla a mheascadh.

1. Amhábhair Choitianta

· Bolt: ML20MnTiB do mhéideanna ≤ M24; 35VB le haghaidh méideanna ≥ M27

· Cnó & washer: 45# cruach, cruach cóimhiotail 35CrMo

· Marcáil Neart: Bolt shank marcáilte le 10.9S, cnó marcáilte le 10H

1. Sonraíochtaí Rialta Trastomhais ainmniúla: M16, M20, M22, M24, M27, M30. Roghnaítear fad boltaí de réir thiús iomlán na bplátaí nasctha, raon caighdeánach 40mm ～220mm.

2. Cumraíochtaí Caighdeánach Tionóil Críochnaithe

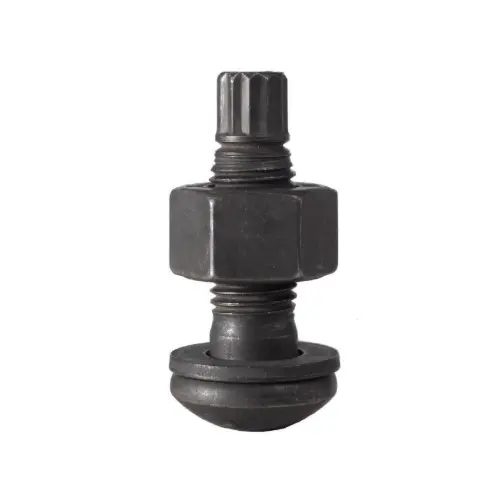

(1) Tionól Bolt Caighdeánach (Monarcha Réamh-mheaitseála, 3 phíosa in aghaidh an tsraith)

Glacann Boltaí Struchtúrtha Ard-neart Casmhóiminte le boltaí amháin, cnó amháin agus washer amháin, difriúil ó boltaí ard-neart heicseagán mór atá feistithe le dhá leicneoir.

1. Bolg ard-neart lomadh chasmhóiminte (10.9S): Comhdhéanta de cheann heicseagán, shank snáithithe, groove lomadh casta lagaithe agus eireaball clampála splín. Feidhmíonn an groove lomadh mar thrasghearradh lag chun an chasmhóimint teannta a rialú go cruinn.

2. Cnó ard-neart (10H): Cnó heicseagán tiubhaithe le snáithe a mheaitseáil go beacht le haghaidh glasála agus tarchur fórsa.

3. Níochán árasán ard-neart: Suiteáilte amháin ar thaobh an chnó chun an limistéar imthacaí a leathnú, cosc ​​a chur ar scratch an tsubstráit agus ar bhrú áitiúil le linn géarú.

(2) Roghanna Cóireála Dromchla Roghnaithe ag Timpeallacht Seirbhíse

1. Phosphating & blackening (príomhshrutha): I gcás foirgnimh mhonarcha tirim faoi dhíon agus oibreacha cruach struchtúracha, comhéifeacht frithchuimilte cobhsaí agus costas íseal.

2. Galbhánú te-tumtha: Maidir le timpeallachtaí faoin aer, cósta tais agus creimneach le feidhmíocht frith-chreimeadh níos fearr.

3. Sciath dacromet: Le haghaidh coinníollacha oibre creimeadh trom, cumas frith-chreimeadh agus feidhmíocht cuimilte a chothromú.

(3) Uirlisí Tógála & Ábhair Chúnta

1. Sreangán leictreach teannta deiridh speisialta: Dearadh sleeve dúbailte laistigh & seachtrach; socraíonn muinchille seachtrach cnó agus teanntáin muinchille istigh eireaball splíne chun géarú agus gearradh eireaball a chomhlánú go huathoibríoch.

2. Sreang réamh-géaraithe: Inneall chasmhóiminte inchoigeartaithe leictreach nó láimhe le haghaidh géarú tosaigh chun bearnaí idir plátaí nasctha a dhíchur.

3. Eastarraingt eireaball splíne: Baintear blúirí spline iarmharacha tar éis an géarú deiridh.

4. Trealamh tástála chasmhóiminte: Le haghaidh iniúchta samplála ar chasmhóiminte géaraithe agus ar fhórsa réamhtheannas.

5. Soláthairtí cosanta & pinn mharcála: Marcáil na hailt tar éis géarú chun tógáil caillte nó arís agus arís eile a sheachaint.

(4) Pacáistiú & Doiciméid Theicniúla

1. Pacáilte de réir sonraíochta agus fad le tacair iomlána comhoiriúnaithe, a dhíoltar mar tionóil iomlána in ionad páirteanna ar leith.

2. Tá gach baisc ceangailte le deimhniú táirge, tuarascáil tástála ábhar, tuarascáil tástála fórsa chasmhóiminte & aiseach agus tuarascáil iniúchta comhéifeacht cuimilte.

3. Riachtanais Struchtúrtha & Suiteála Cúnta

1. Dromchlaí teagmhála plátaí nasctha: Déan greanroiseadh, pléascadh lámhaigh, meilt nó cóireáil meirge rialaithe sula ndéantar é a shuiteáil chun an chomhéifeacht frith-duillín sonraithe a chomhlíonadh.

2. Seicheamh géaraithe: Críochnaigh géarú tosaigh ar dtús agus ansin géarú deiridh; fasten ón lár go dtí na ceantair máguaird le haghaidh joints limistéar mór.

3. Páirteanna breise: Ullmhaigh tionóil boltaí spártha 3% ～5% den tsonraíocht chéanna bunaithe ar thomhaltas iomlán an tionscadail.

4. Forlíonadh Aicmithe

1. De réir scéal seirbhíse

· Cineál caighdeánach: Príomh-ailt struchtúracha de phlandaí tionsclaíocha agus struchtúir cruach ilstóir

· Cineál frith-chreimeadh: Struchtúir cruach lasmuigh, racaí píopaí agus foirgnimh chósta

1. De réir sraith fhad

· Sraith ghearr-fhad: Le haghaidh splicing pláta tanaí

· Sraith fhada: Le haghaidh hailt pláta nasctha tiubh atá cruachta ilchiseal

5. Idirdhealú Simplí: Boltaí Fiar Chasmhóiminte vs Boltaí Móra Ard-Neart Heicseagán

Buntáistí Croí

1. Fórsa géarú beacht agus inrialaithe: Léiríonn críochnú gearrtha eireaball splín fórsa caighdeánach réamh-teannas, deireadh a chur le saincheisteanna faoi-ghéarú nó ró-ghéarú le haghaidh strus aonfhoirmeach agus feidhmíocht nasc cobhsaí.

2. Tógáil shimplí le héifeachtacht ard: Críochnaíonn sreangán lomadh chasmhóiminte leictreach speisialta an géarú agus gearradh eireaball in oibríocht amháin le haghaidh tógáil tapa aon-duine, ag dúbailt luas na tógála i gcomparáid le boltaí heicseagán móra.

3. Coirnéil frith-ghearrtha tógtha le haghaidh glacadh éasca: Feidhmíonn eireaball splíne gearrtha mar mharc cáilithe soiléir. Is féidir le cigirí géarú iomlán a mheas ó thaobh amhairc chun géarú caillte nó falsa a sheachaint, rud a shimplíonn glacadh tionscadail go mór.

4. Feidhmíocht séalaithe agus seismeach níos fearr: Seachadann dromchlaí cuimilte atá feistithe go dlúth cumas frith-duillín, frith-chreathadh agus frith-tuirse den scoth, ag seasamh in aghaidh scaoileadh faoi ualaí dinimiciúla fadtéarmacha do struchtúir chruach ard-ardú, gléasraí troma agus droichid chruach.

5. Ard-marthanacht agus fachtóir sábháilteachta: Glacann an chomhpháirt iomlán ábhar ard-neart Múchadh & tempered 10.9 le neart teanntachta, lomadh agus comhbhrúiteach i bhfad níos airde ná na gnáth-boltaí, atá oiriúnach do phríomh-ailt struchtúracha ualachiompartha.

Buaicphointí Difreáilte na Boltaí Struchtúrtha Ard Neart Casmhóiminte

I gcomparáid le boltaí ard-neart heicseagán móra, gnáth-boltanna garbh agus boltaí beachtas, déantar na buntáistí agus na teorainneacha infheidhme a shórtáil ó shé thoise, lena n-áirítear tógáil, iompar ualach, cruinneas, glacadh, costas timthriall iomlán agus inoiriúnaitheacht riocht oibre d'iarratas díreach innealtóireachta.

1. Rialú Tightening: Cruinneas réamh-teannas ultra-ard le hearráid dhaonna neamhbhríoch (buaicphointe lárnach)

1. Féinghlasáil chasmhóiminte seasta le breithiúnas amhairc: Tá an géarú deiridh teoranta go meicniúil ag groove lomadh agus eireaball splín. Sainmhínítear fórsa réamhtheannas de réir struchtúr comhpháirte gan tionchar ó oilteacht an oibreora; is ionann críochnú gearrtha agus suiteáil cháilithe, le feiceáil ag súile nocht ar an suíomh. Braitheann boltaí heicseagán móra ar eochair chasmhóiminte nó ar thógáil uillinn uainíochta, le réamhtheannas mór scoite tionchar ag calabrú sreang, cuimilte dromchla agus oibriú láimhe, a éilíonn iniúchadh samplála ionstraim do gach comhpháirteacha.

2. Feidhmíocht réamh-teannas cobhsaí: Déantar diall réamh-teannas na sonraíochta comhionann a rialú laistigh de ±5%, i bhfad níos fearr ná ±10% de na boltaí heicseagán móra. Coscann dáileadh aonfhoirmeach struis ar ghrúpaí nasctha ró-ualach bolt aonair nó géarú neamhleor.

3. Deireadh a chur le ró-ghéarú & lochtanna faoi-ghéarú: Níl aon bhaol damáiste snáithe mar gheall ar chasmhóiminte iomarcach nó teip nasc de bharr géarú neamhleor, oiriúnach le haghaidh hailt struchtúr cruach ollmhór bhaisc.

2. Éifeachtúlacht Tógála: Nósanna imeachta simplithe, dul chun cinn níos tapúla agus costas saothair níos ísle

1. Sreabhadh oibre caighdeánach sruthlínithe: An géarú tosaigh agus an géarú deiridh ina dhiaidh sin críochnaithe i gcéim amháin gan calabrú chasmhóiminte arís agus arís eile nó líonadh taifead chasmhóiminte ar an láthair. Éilíonn boltaí móra heicseagán calabrú rialta, tástáil pointe ar phointe agus taifeadadh foirmeacha le nósanna imeachta casta.

2. Cumas oibre ard-duine aonair: Tacaíonn sreang leictreach tiomnaithe comhoiriúnaithe le hoibriú leanúnach, giorrú 20% ~ 35% ar an tréimhse tógála le haghaidh toirte innealtóireachta coibhéiseach, le buntáistí suntasacha ar mhonarchana móra agus struchtúir chruach ard-ardú.

3. Bainistíocht comhpháirte simplí ar an láthair: Cumraíocht chaighdeánach bolt amháin, cnó amháin agus washer amháin, níos lú seans maith go meascadh nó caillteanas i gcomparáid le dhá-washer boltaí heicseagán mór.

3. Feidhmíocht Nasc: Cumas feabhsaithe frith-duillín, frith-chreathadh agus frith-tuirse

1. Nasc frithchuimilte iontaofa: Buaileann réamhtheannas leordhóthanach agus aonfhoirmeach go dlúth le dromchlaí pláta le comhéifeacht frith-duillín cobhsaí. Cuir i gcoinne an scaoileadh faoi ualaí dinimiciúla mar stad tosaithe craein, tonnchrith gaoithe agus oibriú trealaimh, le friotaíocht tuirse níos fearr ná heicseagán mór agus boltaí gnáth.

2. Ard-rigidity comhpháirteach foriomlán: Dífhoirmiúchán comhpháirteach íosta faoi ualach le dí-áitiú foriomlán inrialaithe agus sraonadh struchtúr cruach, is infheidhme maidir le suíomhanna ualachiompartha criticiúla lena n-áirítear frámaí cruach ard-ardú, girders craein agus droichid chruach.

3. Neamhbhainteach le haistriú fórsa imthacaí: Is boltaí ard-neart grád 10.9 iad an dá tháirge, agus níl Boltaí Struchtúrtha Ard-Neart Shear Casmhóiminte deartha ach amháin le haghaidh naisc frithchuimilte le deighilt soiléir dearaidh; Aistríonn gnáth-boltanna ualach trí imthacaí den chuid is mó le feidhmíocht lag frith-duillín agus frith-chreathadh.

4. Glacadh & Rialú Cáilíochta: Cigireacht éasca agus inrianaitheacht cáilíochta áisiúil

1. Caighdeán glactha amhairc: Feidhmíonn eireaball splíne gearrtha mar mharc cáilíochta; is féidir géarú caillte nó neamhiomlán a aithint go sracfhéachaint gan ionstraimí tástála gairmiúla le haghaidh iniúchta pointe ar phointe, ag feabhsú go mór éifeachtúlacht maoirseachta agus glactha láithreáin. Ní mór boltaí heicseagán móra a athsheiceáil le sreang chasmhóiminte le hualach oibre trom agus díospóidí go minic.

2. Réadmhaoin frith-chur isteach agus frith-athoibrithe: Ní féidir eireaball splíne a athchóiriú tar éis é a ghearradh, toirmeasc a chur ar ghéarú tánaisteach, ar dhíchóimeáil nó ar athúsáid chun cosc ​​a chur go héifeachtach ar scaoileadh boltaí neamhúdaraithe agus ar athúsáid mhídhleathach, ag baint amach cáilíocht inrialaithe an tionscadail.

5. Costas Cuimsitheach & Buntáistí Bainistíochta Ar an Láthair

1. Níos lú ábhar cúnta agus ionchur trealaimh: Ní gá ach eochair teannta tosaigh agus eochair lomadh deiridh tiomnaithe gan líon mór tástálaithe chasmhóiminte cruinne; teastaíonn iluirlisí tástála calabraithe ó boltaí heicseagán móra.

2. Bainistíocht páirteanna spártha soiléir: Comhthionóil iomlána réamh-mheaitseála mhonarcha le teaglaim seasta trí phíosa chun rioscaí meascadh sonraíochta a sheachaint; Is éard atá i ngnáth-boltaí agus boltaí heicseagán móra ná comhpháirteanna scaipthe a bhfuil dóchúlacht ard meascáin acu.

3. Costas cuimsitheach lán-timthriall optamaithe: Tá praghas ceannaigh aonaid beagán níos airde ná gnáth-boltaí agus gar do boltaí heicseagán mór, ach laghdaítear costas iomlán an tionscadail do thionscadail ar scála mór mar gheall ar shábháil saothair, obair thástála, ré tógála agus athoibriú.

6. Inoiriúnaitheacht Coinníollacha Oibre: Dearadh spriocdhírithe le luach nach féidir a athsholáthar i gcásanna speisialta

1. Na cásanna iarratais is fearr: Ailt bíomaí cruach ard-ardú, girders craein gléasra tionsclaíoch, trusanna fadréise, ionaid chruach agus hailt nasc buan faoi réir ualaí dinimiciúla malartacha.

2. Comhoiriúnacht comhshaoil: Cóireáil dromchla iolrach lena n-áirítear fosfatáil, galbhánú te-tumtha agus Dacromet ar fáil do thimpeallachtaí creimneach laistigh, faoin aer agus cósta.

7. Míbhuntáistí & Teorainneacha Feidhmchláir

1. Spás oibre aontaobhach ag teastáil le haghaidh géarú deiridh: Tá gá le spás seachtrach chun eireabaill splíne a chlampáil; ní féidir le criosanna caola dalla atá faoi iamh go hiomlán an táirge seo a ghlacadh, nuair is iad boltaí heicseagán móra an t-aon rogha eile.

2. Neamh-inscortha & neamh-ath-inúsáidte: Déantar boltaí a dhramhaíl tar éis gearradh eireaball, mí-oiriúnach le haghaidh cothabhála, atógáil nó suiteáil sealadach; is féidir boltaí heicseagán móra a dhíchóimeáil agus a athúsáid tar éis meastóireachta.

3. Clúdach sonraíochta teoranta: Príomhmhéideanna príomhshrutha M16~M30, níos lú roghanna fad rómhóra agus neamhchaighdeánach ná boltaí móra heicseagán.

4. Uirlis thiomnaithe éigeantach: Tá eochair lomadh chasmhóiminte speisialta éigeantach; ní féidir le sreanga chasmhóiminte ginearálta an tógáil a chríochnú.

8. Tábla Comparáide de Tháirgí ceanglóir Comhchosúla

9. Treoirlínte Roghnúcháin

1. Roghnaigh Torque Shear Boltaí Struchtúracha Ard-Neart: Dromchla oibre oscailte, joints mais, ualach dinimiciúil & riachtanais tuirse ard, naisc frithchuimilte buan a thugann tosaíocht d'éifeachtúlacht tógála agus glactha.

2. Roghnaigh boltaí heicseagán móra: Spás cúng faoi iamh, hailt a dteastaíonn cothabháil agus díchóimeáil níos déanaí, sonraíochtaí ró-mhór boltaí.

3. Roghnaigh gnáth-boltaí: Níl ach socrú sealadach, comhpháirteanna tánaisteacha gan duillín nó ceanglais ualaigh dinimiciúil.

Próiseas Tógála ar an Láthair

Caighdeáin Infheidhme: GB 50205-2020 Caighdeán Glactha le haghaidh Cáilíochta Tógála Struchtúr Cruach, JGJ 82. Le haghaidh 10.9 grád frithchuimilte de chineál Torque Shear Ard Neart Boltaí Struchtúrtha. Nós imeachta foriomlán: Ullmhú Tógála → Cóireáil Dromchla Teagmhála → Roghnú & Meaitseáil Bolt → Géarú Tosaigh → Géarú Deiridh → Glanadh Eireaball Iarmharach → Glacadh Cáilíochta

1. Ullmhúchán Réamhthógála

(1) Ullmhúchán Teicniúil & Ábhar

1. Seiceáil líníochtaí tógála, foirmeacha comhpháirteacha, sonraíochtaí bolt (trastomhas + fad), fórsa dearadh réamh-teannas agus ceanglais chomhéifeacht frith-duillín.

2. Glacadh le tionóil boltaí comhoiriúnaithe iomlána den bhaisc chéanna; toirmisctear baisceanna, sonraíochtaí éagsúla a mheascadh nó comhpháirteanna aonair a úsáid ar leithligh. Iniúchadh a dhéanamh ar dheimhnithe táirge, fórsa aiseach agus tuarascálacha tástála comhéifeacht cuimilte.

3. Comhthionóil boltaí spártha 3% ～5% den tsonraíocht chéanna a ullmhú bunaithe ar an tomhaltas iomlán.

4. Stóráil boltaí i stóras tirim le sleeves cosanta snáithe chun éilliú ola, meirge agus damáiste imbhuailte a sheachaint.

(2) Déan teagmháil le Cóireáil Dromchla

1. Bain an scála ocsaíd, péint, ola agus meirge ar snámh trí ghreanroiseadh, pléascadh lámhaigh, meilt nó meirge rialaithe.

2. Ath-iniúchadh samplála baisc a dhéanamh chun a chinntiú go gcomhlíonann an chomhéifeacht frith-duillín na ceanglais dearaidh.

3. Coinnigh na dromchlaí cuimilte glan agus tirim roimh thionól na gcomhpháirteanna; tógáil ar fionraí faoi choinníollacha báistí nó drúcht.

(3) Uirlisí & Oibreoirí

1. Uirlisí: Eochair chasmhóiminte tosaigh inchoigeartaithe, eochair teannta deiridh chasmhóiminte leictreach tiomnaithe, extractor eireaball splíne, peann marcála agus tomhsaire mothaithe.

2. An eochair teannta deiridh a chalabrú agus a thástáil roimh thógáil; ní mór d’oibreoirí deimhnithe bailí a bheith acu agus nochtadh teicniúil réamhphoist a fháil.

(4) Prionsabal Roghnúcháin Fad Bolt

Tar éis géarú iomlán, nochtfar 2～3 snáithe iomlána lasmuigh den chnó. Roghnaigh fad beacht de réir thiús iomlán na plátaí nasctha; tá cosc ​​ar boltaí rófhada nó gearra.

2. Comhpháirt Comhthionól & Cur isteach Bolt

1. Comhpháirteanna cruach a ardú agus a shocrú go sealadach, an ais a chalabrú, an t-ingearchló agus an ingearachacht. Scrúdaigh bearnaí pláta le tomhsaire mothaithe; cuir plátaí taca leis in aghaidh na sonraíochta má sháraíonn an bhearna 1.0mm.

2. Coimeád treo aonfhoirmeach isteach boltaí (go ginearálta ón taobh istigh go dtí an taobh amuigh); casúr éigean, reaming poll ag gearradh gáis toirmiscthe. An diall poll ró-chaighdeánach de réir na scéime teicniúla a cheartú.

3. Cuir an níocháin go cothrom ar thaobh an chnó amháin gan sceabh.

4. Feistiú sealadach trí boltaí sealadacha / bioráin sreafa: Ní bheidh níos lú ná 1/3 de na poill iomlána ag gach ailt, 2 shraith ar a laghad i boltaí sealadacha.

3. Géarú Tosaigh (Nós Imeachta Éigeantach)

1. Feidhm: Deireadh a chur le bearnaí pláta agus mí-ailíniú chun luachanna chasmhóiminte géarú deiridh scoite a laghdú.

2. Casmhóiminte géarú tosaigh: Sonraithe de réir dearadh nó caighdeánach, go ginearálta 50% den chasmhóimint teannta deiridh.

3. Seicheamh géarú

· Grúpa boltaí comhpháirteacha aonair: Ceangail go siméadrach ón lár go dtí na ceantair máguaird

· Síoga fada splicing: Fasten ó lár go dtí an dá cheann

1. Marcáil na cnónna agus na suíomhanna boltaí go haonfhoirmeach le pinn mharcála tar éis an géarú iomlán tosaigh chun idirdhealú a dhéanamh idir boltaí teannta agus neamhtheangaithe.

2. Géarú tosaigh agus deiridh a chomhlánú le haghaidh hailt le chéile ar an lá céanna le prionsabal.

4. Géarú Deiridh (Croí-nós Imeachta)

1. Glacadh le sreang lomadh chasmhóiminte leictreach tiomnaithe: Teanntáin muinchille Amuigh go docht agus greimeann an muinchille istigh ar eireaball splíne, tosaigh an eochair go seasta.

2. Leanúint ar aghaidh ag cur an chasmhóiminte i bhfeidhm go dtí go bhriseann eireaball an splín go huathoibríoch feadh an chromáin lomadh, ag marcáil géarú deiridh cáilithe.

3. Láimhseáil neamhghnácha

· Eireaball splíne gan bhriseadh & eochair díomhaoin: Iniúchadh an eochair, suíomh poll na boltaí agus bearnaí plátaí, ceartaigh ansin déan ath-thógáil.

· Bolg rothlaithe: Stop an oibríocht láithreach, cuir cóimeáil bolta iomlán nua ina ionad le haghaidh athshuiteáil.

1. Lean seicheamh géarú comhionann mar géarú tosaigh; tá cosc ​​ar cheangail droim ar ais nó léim.

2. Athmharcáil na hailt tar éis géarú deiridh chun idirdhealú a dhéanamh ar stádas tosaigh agus go hiomlán teannta.

5. Cóireáil ar Dhálaí Oibre Speisialta

1. Suímh spás-teoranta: Mura féidir eochair lomadh chasmhóiminte a chur i bhfeidhm, glac leis an modh chasmhóiminte de réir caighdeáin bolta heicseagán mór le deimhniú dearadh & maoirseoir agus taifid tógála iomlán.

2. Tógáil oíche & íseal-teocht: Soilsiú leordhóthanach agus caomhnú teirmeach ag teastáil; preheat eochair chun aschur chasmhóiminte éagobhsaí a sheachaint.

3. Tógáil iar-bháisteach: Lean ar aghaidh ag obair ach amháin tar éis na dromchlaí frithchuimilte a thriomú go hiomlán agus riocht an dromchla a athsheiceáil.

6. Glanadh Iar-thógála & Cosaint Táirge Críochnaithe

1. Bain eireabaill splíona iarmharacha le haistarraingthe tiomnaithe agus bailigh blúirí go haonfhoirmeach gan diúscairt randamach.

2. Smionagar agus deannach máguaird a ghlanadh; cuir péint fhrith-meirge tadhaill i bhfeidhm ar snáitheanna agus ar mhionréimsí scratch.

3. Seachain cnagadh randamach, tionchar, gearradh lasair agus táthú leictreach ar joints bolt críochnaithe chun cosc ​​a chur ar chaillteanas réamh-teannas.

4. Glac cosaint inslithe teasa le haghaidh oibríochtaí táthú ina dhiaidh sin in aice le limistéir bolt chun meath teocht ard ar fheidhmíocht bolt a sheachaint.

7. Cigireacht Cáilíochta & Glacadh

(1) Amharciniúchadh Iomlán

1. Gach eireaball spline gearrtha amach tar éis géarú deiridh; aon teannadh caillte, neamhiomlán nó bréige.

2. Boltaí agus cnónna saor ó scaoileadh nó sceabha; 2～3 snáithe nochta lasmuigh de chnónna agus cuma slán orthu.

3. Dromchlaí cuimilte atá feistithe go dlúth gan bearnaí soiléire.

(2) Ath-iniúchadh Samplála

1. Déan athchigireacht chasmhóiminte ar boltaí samplála de réir na comhréire sonraithe; cáilithe má fhanann luach an chasmhóiminte laistigh den raon diall incheadaithe.

2. Fíoraigh úsáid tionóil chomhoiriúnaithe gan baisceanna nó sonraíochtaí measctha.

3. Seiceáil taifid tógála, tuarascálacha tástála agus doiciméid glactha folaithe.

(3) Diúscairt Táirgí Neamhcháilithe

1. Boltaí caillte / faoi-thightened: Forlíonadh tightening go caighdeán cáilithe.

2. Casmhóiminte iomarcach, boltaí damáiste nó shanks rothlach: Athsholáthar tionóil bolt nua go hiomlán; toirmisctear boltaí damáiste a athghéarú nó a dheisiú.

8. Toirmisc Dhian ar Fhoirgníocht

1. Tá cosc ​​ar leathnú poll gearrtha gáis agus casúr éigean ar boltaí.

2. Tá toirmeasc ar dhíchóimeáil nó athúsáid boltaí tar éis gearradh eireaball splín.

3. Tá sé toirmiscthe tionóil boltaí ó mhonaróirí nó baisceanna éagsúla a mheascadh.

4. Tá cosc ​​ar phéinteáil, moirtéal nó sciath ola ar dhromchlaí cuimilte.

5. Tá sé toirmiscthe úsáid a bhaint as sreangáin teannta deiridh neamhchalabraithe nó lochtacha.

Achoimre ar Shreabhadh Tógála Simplithe

Ullmhúchán Tógála → Cóireáil Dromchla Teagmhála → Ardaithe Comhpháirt & Socrú Sealadach → Ionsáigh Bolt → Géarú Tosaigh → Marcáil → Géarú Deiridh (Gearrtha Eireaball Splíona) → Athmharcáil → Glanadh Eireaball Iarmharach → Cosaint Táirge Críochnaithe → Cigireacht Iomlán Amhairc + Ath-iniúchadh Samplála → Glacadh & Aistriú

Paraiméadair Croífheidhmíochta na Boltaí Struchtúrtha Ard Neart Casmhóiminte

Ag cloí le GB/T 3632-2008 do ghrád 10.9S, táscairí éigeantacha maidir le dearadh agus glacadh, is infheidhme maidir le méideanna príomhshrutha M16～M30. Áirítear le cóimeáil iomlán amháin 1 bolt, 1 chnó agus 1 washer.

1. Ábhar Amh & Cóireáil Teasa

· Ábhar bolt: ML20MnTiB do mhéideanna ≤M24; 35VB / 35CrMo do mhéideanna ≥M27

· Ábhar cnó & níocháin: cnó grád 10H (35CrMo / 45 # cruach); 45# níocháin cruach

· Cóireáil teasa: Múchadh + faghartha teocht ard le haghaidh múchadh agus faghartha iomlán; Cruas: Bolt 32～38HRC, Cnó 35～45HRC, Washer 35～45HRC

2. Airíonna Meicniúla Boltaí Grád 10.9S

3. Fórsa Réamhtheannas Caighdeánach (P, kN) le haghaidh Grád 10.9S

4. Comhéifeacht chasmhóiminte (K)

· Raon caighdeánach: 0.110～0.150 (teocht chomhthimpeallach 10～35 ℃)

· Comhéifeacht athraithe: ≤3% (5 ghrúpa eiseamal, 8 dtimthriall teannta in aghaidh an ghrúpa)

· Foirmle ríofa: K=T/(P·d) (T = chasmhóiminte teannúcháin deiridh, P = fórsa réamhtheannas, d = trastomhas snáithe ainmniúil)

5. Snáithe & Toiseach Beachtas

· Snáithe bolt: Aicme 6g (caoinfhulaingt meántrastomhas ± 0.02 mm)

· Snáithe cnó: Aicme 6H

· Groove lomadh criticiúil: lamháltas doimhneacht Groove ±0.1 mm; trastomhas 15% ～20% níos lú ná trastomhas fréimhe snáithe le haghaidh briste inrialaithe

· Ingearacht dromchla imthacaí cnó: ≤1°

· Caoinfhulaingt fad bolt: ±2 mm; Díreachacht shank ≤1‰

6. Feidhmíocht Frith-duillín & Ceangail

· Comhéifeacht frith-duillín riachtanach μ: ≥0.45 (tar éis cóireáil greanroiseadh / pléascadh lámhaigh)

· Scaipeadh réamh-teannas: ≤±8% le haghaidh modh lomadh chasmhóiminte, i bhfad níos fearr ná ±15% den mhodh chasmhóiminte íon

· Feidhmíocht tuirse: Sochtann fórsa réamh-géaraithe ard duillín coibhneasta, ag ardú saol seirbhíse tuirse os cionn 30%

7. Cóireáil Dromchla & Feidhmíocht Frith-chreimeadh

1. Fosphating (príomhshrutha): Tiús scannáin 5 ～ 15 μm, comhéifeacht frithchuimilte cobhsaí do thimpeallachtaí faoi dhíon

2. Galbhánú te-tumtha: Tiús ciseal since ≥85 μm do limistéir faoin aer agus cois cósta; athchnagadh snáithe tar éis galbhánú chun subh a sheachaint

3. Sciath dacromet: Tiús scannáin 6 ～10 μm le haghaidh coinníollacha creimeadh trom, tháinig méadú 5 huaire agus níos airde ar shaol seirbhíse frith-chreimeadh

8. Rialú Tightening Deiridh & Caighdeán Glactha

· Caighdeán cáilíochta chasmhóiminte gearrtha: Briseann eireaball splíne feadh an chromáin lomadh, sroicheann fórsa réamhtheannas 95% ～105% den luach dearaidh

· Nochtadh snáithe cáilithe: 2～3 snáithe iomlán lasmuigh den chnó

· Cruinneas tógála: Comhéifeacht scaipthe réamh-teannas de mhodh lomadh chasmhóiminte ≤0.08, i bhfad níos ísle ná 0.22 den mhodh chasmhóiminte íon
