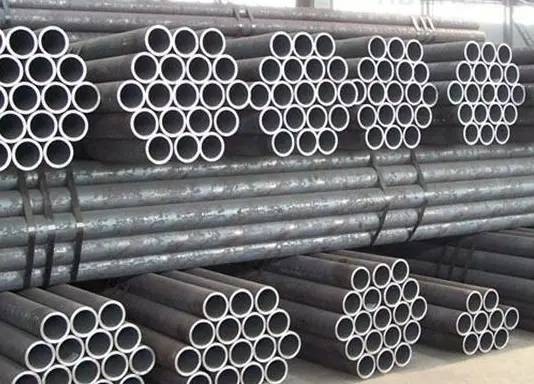

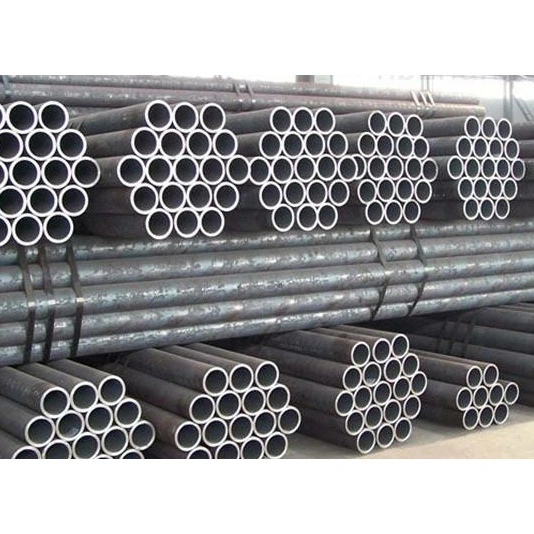

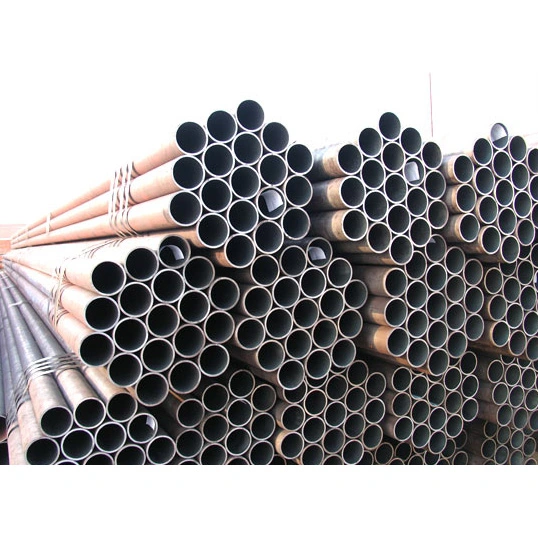

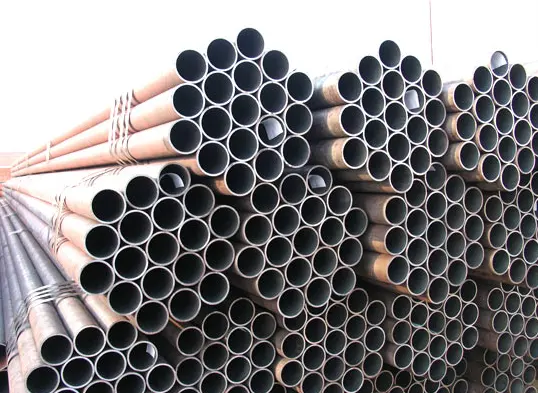

Píopaí Cruach Struchtúrtha Ciorclach gan uaim

Mar mhonaróir iontaofa na Síne agus soláthraí aon-stad de chomhpháirteanna struchtúracha cruach, cuireann HAISHENG píopaí cruach struchtúracha ciorclach gan uaim ó stoc. Déantar na píopaí seo a fhoirmiú ó bhilléid soladach trí phróisis cosúil le rolladh te agus líníocht fuar, agus mar thoradh air sin tá struchtúr aonadach gan uaim. Comhlíonann siad caighdeáin ar nós GB/T 8163 agus GB/T 6479, le gráid ábhar coitianta lena n-áirítear 20# agus Q355B.

Cad iad na saintréithe atá ag píopaí cruach struchtúracha ciorclach gan uaim?

I. Tréithe Meicniúla agus Struchtúracha

1. Bunaithe trí rolladh agus polladh lárnach gan seams táthú; tá micreastruchtúr aonfhoirmeach, dlúth agus cumas ualachiompartha omnidirectional cobhsaí ag balla an phíobáin. Feidhmíonn siad i bhfad níos fearr ná píopaí táthaithe i dtéarmaí friotaíocht ardbhrú, caoinfhulaingt ardteochta, agus friotaíocht tuirse.

2. Cumais séalaithe agus brú-iompar den scoth, le friotaíocht den scoth ar sceitheadh ​​agus pléasctha, rud a fhágann go bhfuil siad oiriúnach d'oibríochtaí brú leanúnach, fadtéarmacha.

3. Dromchlaí istigh agus seachtracha réidh, tiús bhalla aonfhoirmeach, agus rigidity struchtúrach ard; in ann strusanna casta a sheasamh lena n-áirítear teannas, comhbhrú, lúbadh agus torsion.

II. Buntáistí Déantúsaíochta agus Feidhmíochta

1. Ar fáil i gcineálacha te-rollta agus fuar-tharraingt: tá píopaí te-rollta oiriúnach le haghaidh trastomhais mhóra, ballaí tiubh, agus iarratais ardteochta; tairgeann píopaí fuar-tharraingthe cruinneas ardtoiseach agus cáilíocht dromchla níos fearr, rud a fhágann go bhfuil siad oiriúnach d'innealra beachtas agus do phíobáin ar thrastomhas beag.

2. Raon leathan roghanna ábhar; is féidir cóireálacha teasa ar nós múchadh agus faghartha nó normalú a chur i bhfeidhm chun neart agus déine a fheabhsú tuilleadh, rud a fhágann go bhfuil siad oiriúnach do chásanna trom-ualach agus luchtaithe timthriallach.

3. Feidhmíocht ardteochta agus íseal-teocht den scoth le raon teochta oibriúcháin leathan; resistant to briste brittle ag teochtaí ísle.

III. Saintréithe Próiseála agus Feidhmchláir

1. Oiriúnach do ghearradh, casadh, rollta snáithe, lúbthachta, táthú, agus cóireáil teasa; Déanann machinability den scoth iad oiriúnach le haghaidh táirgeadh comhpháirteanna meicniúla agus feistis píopa cruinneas. 2. Modhanna nasctha solúbtha: tacaíonn sé le naisc flange, snáithithe, táthaithe agus comhbhrú chun freastal ar riachtanais éagsúla tionóil tionscail.

3. An féidir dul faoi chóireáil cosúil le galbhánú, sciath frith-chreimeadh, agus passivation chun feabhas a chur ar friotaíocht creimeadh, iad a dhéanamh oiriúnach do thimpeallachtaí oibriúcháin casta.

IV. Saintréithe Soláthair agus Costais

1. Tá praghsanna níos airde mar thoradh ar phróisis táirgthe casta agus cumas táirgthe réasúnta íseal i gcomparáid le píopaí cruach táthaithe de na sonraíochtaí céanna.

2. Stoc teoranta de shonraíochtaí ard-deireadh nó speisialta; éilíonn roinnt méideanna neamhchaighdeánacha déantúsaíocht saincheaptha, rud a fhágann go mbeidh amanna seachadta níos faide.

V. Teorainneacha ar Úsáid

1. Cé go dtugann píopaí cruach struchtúracha ciorclach gan uaim feidhmíocht fhoriomlán den scoth, tá siad níos troime agus éilíonn siad níos mó ábhar ná píopaí táthaithe de na sonraíochtaí céanna, rud a fhágann go bhfuil éifeachtúlacht costais níos ísle d'iarratais shibhialta caighdeánacha ísealbhrú, teocht chomhthimpeallach.

2. Úsáidtear go príomha in iarratais thionsclaíocha ríthábhachtacha a bhaineann le brú ard, teocht ard, nó coinníollacha guaiseacha; go ginearálta ní úsáidtear iad le haghaidh comhpháirteanna cúnta íseal-ualach cosúil le scafall caighdeánach nó ráillí cosanta simplí.

Úsáidí agus Raon Feidhme

I. Úsáidí Príomhúla

1. Iompar sreabhach ardbhrú

Uisce ardbhrú, gal, aer comhbhrúite, ola, gás agus meáin cheimiceacha a iompar; cuireann nádúr gan uaim agus cumais séalaithe níos fearr deireadh le rioscaí sceite.

2. Píopaí teirmeacha agus coire

Úsáidtear é le haghaidh ballaí uisce coire, superheaters, ceanntásca, agus príomhlíonraí píblíne teirmeach, atá in ann coinníollacha ardteochta agus ardbhrú a sheasamh.

3. Tionscal ceimiceach agus déantúsaíocht comhpháirteanna soitheach brú

Soic imoibreora, babhtaí feadáin malartóra teasa, píopaí próisis cheimiceacha, agus línte creimeadh-resistant atá oiriúnach do thimpeallachtaí ceimiceacha casta.

4. Déantúsaíocht comhpháirteanna meicniúla

Sorcóirí hiodrálacha, sorcóirí aeroibrithe, toir, bearnaí cruinneas meaisínithe, seaftaí tiomána, agus comhpháirteanna feadánacha ualachiompartha le haghaidh innealra tógála.

5. Innealtóireacht ola, gáis agus fuinnimh

Línte tarchuir agus eastóscadh ola agus gáis nádúrtha, píblínte bailithe, agus píopaí cúnta le haghaidh druileáil agus eastóscadh oilfield.

6. Comhpháirteanna struchtúracha cruach tromshaothair

Colúin píopa ciorclach ardbhrú, trusanna tromshaothair, tacaí trealaimh ualachiompartha, agus comhpháirteanna feadánacha ualachiompartha d'innealra móra.

7. Píobáil le haghaidh coinníollacha oibriúcháin speisialaithe

Píobáin ar theocht íseal, píobaireacht trealaimh chrióigineach, línte iompair do mheáin inadhainte nó phléascacha, agus píopaí um chosc dóiteáin ardbhrú.

II. Scóip Iarratais

1. Cumhacht agus Fuinneamh Teirmeach: Píopaí coire, líonraí dáileacháin gaile, agus píopaí cúnta le haghaidh trealamh giniúna cumhachta i ngléasraí cumhachta teirmeacha agus comhghiniúna.

2. Tionscal Peitriceimiceach: Píblínte próisis, línte bailithe agus tarchurtha, agus comhpháirteanna píopaí do threalamh imoibrithe i scaglanna, gléasraí ceimiceacha, agus réimsí ola/gáis.

3. Innealra Trom: Comhpháirteanna píobaireachta beachtais agus páirteanna seafta le haghaidh trealamh hiodrálacha, innealra tógála, uirlisí meaisín, agus déantúsaíocht feithiclí.

4. Cosaint Dóiteáin Chathrach: Líonraí píobáin dóiteáin uirbeacha ardbhrú agus córais soláthair uisce ardbhrú tionsclaíochta.

5. Struchtúir Cruach Ailtireachta: Píopaí colún ualachiompartha agus baill struchtúracha príomhúla le haghaidh gléasraí tionsclaíochta tromshaothair, staidiamaí, agus trusanna ar scála mór.

6. Longthógáil agus Aeraspáis: Píopaí tiomána mara, córais hiodrálacha, agus feadáin bheachtais le haghaidh feidhmeanna aeraspáis.

7. Cuisniú agus Crióiginí: Saoráidí fuarstórála, trealamh crióigineach, agus píblínte chun nítrigin leachtach nó ocsaigin leachtach a iompar.

III. Roghanna Roghnaithe

· Píopaí gan uaim te-rollta: Trastomhas mór agus ballaí tiubh go príomha; a úsáidtear go coitianta le haghaidh píblínte ardteochta, ardbhrú agus comhpháirteanna struchtúracha móra ualachiompartha.

· Píopaí gan uaim fuartharraingthe: Arb iad is sainairíonna iad trastomhais níos lú, cruinneas ardtoiseach, agus bailchríocha dromchla réidh; a úsáidtear go coitianta le haghaidh innealra beachtais, píobáin ionstraimíochta, agus feistis hiodrálacha.

Paraiméadair Feidhmíochta Píopaí Cruach Struchtúrtha Ciorclach Gan uaim

I. Caighdeáin Fheidhmiúcháin (Úsáidte go Coitianta)

·GB/T 8162: Píopaí cruach gan uaim chun críocha struchtúracha

·GB/T 8163: Píopaí cruach gan uaim le haghaidh iompar sreabhán

·GB 3087: Píopaí cruach gan uaim do choirí ísealbhrú agus meánbhrú

·GB 5310: Píopaí cruach gan uaim do choirí ardbhrú

·GB 9948: Píopaí cruach gan uaim le haghaidh scoilteadh peitriliam

II. Sonraíochtaí Toiseacha

1) Raon Trastomhas Amuigh (D)

· Te-rollta: 219–1200 mm (Méideanna coitianta: 57, 76, 89, 108, 159, 219, 273, 325)

· Fuar-tharraingt / Fuarrollta: 6-219 mm (Méideanna píopa cruinne coitianta: 16, 20, 25, 32, 38, 42, 48)

2) Raon Tiús Balla (t)

·Te-rollta: ≥3 mm; is féidir le tiús uasta níos mó ná 100 mm

· Fuar-tharraingt: 0.5–10 mm

3) Fad

·Te-rollta: 6–12 m (De ghnáth 9–12 m)

· Fuar-tharraingt: 2-6 m; faid seasta ar fáil

4) Lamháltais Toiseacha (Tipiciúil)

· Trastomhas Amuigh: ±0.5 mm nó ±1% (cibé acu is déine)

· Tiús Ballaí: +15% / −12.5%

·Píob beachtais fuar-tharraingthe: lamháltas OD suas go dtí ± 0.05 mm; tiús balla ±0.05 mm

5) Meáchan Teoiriciúil (kg/m)

W=(D−t)×t×0.02466

III. Paraiméadair Mheicniúla Maoine (Teocht Chomhthimpeallach, Gráid Thipiciúla)

1) Píopaí Cruach Carbóin (Gráid 10#, 20#)

Grád 10 #:

Neart teanntachta (Rm): ≥335 MPa

Neart Toradh (ReL): ≥205 MPa

Fadú tar éis Briste (A): ≥24%

Grád 20# (Is Coitianta):

Rm: 410–550 MPa

ReL: ≥245 MPa MPaA: ≥25%

2) Cruach ard-chóimhiotail íseal (Q345B/Q355B)

·Rm: 470–630 MPa

·ReL: ≥345 MPa

·A: ≥20%

3) Gráid choitianta coire/ardbhrú (20G, 15CrMoG, 12Cr1MoV)

·20G: Rm 410–550 MPa, ReL ≥245 MPa

·15CrMo: Rm 440–640 MPa, ReL ≥295 MPa

4) Cruas (HB)

·20#, Q345: Thart. 137–197 HB

· Cruach Múchadh agus tempered cóimhiotail: 200-280 HB

IV. Paraiméadair Brú agus Teochta

1) Brú oibre (luachanna eimpíreacha, 20 #/GB/T8163)

· Teocht chomhthimpeallach: ≤10 MPa (100 bar)

· Píobán coire (20G): ≤16 MPa

·Coire ardbhrú (12Cr1MoV): Suas le 25 MPa+

2) Teocht is infheidhme

· Píobán sreabhán ginearálta (20#): −20 go 350°C

· Píobán coire (20G): ≤450 ° C

· Cóimhiotal teas-dhíonach (15CrMo/12Cr1MoV): ≤550–580°C

· Cruach íseal-teocht (Q345D): Inúsáidte ag −40°C

3) Brú tástála hidreastatach (caighdeánach)

·GB/T8163: P=2⋅σ⋅t/D (σ = 60% den neart toraidh sonraithe); de ghnáth 6–10 MPa, coinnithe ar feadh 10–30 s

V. Airíonna Fisiceacha (Teastachán ag teocht chomhthimpeallach)

·Dlús: 7.85 g / cm³

· Modal elasticity: 2.06×10⁵ MPa

·Cóimheas Poisson: 0.3

· Seoltacht theirmeach: Thart. 45 W/(m·K)

· Comhéifeacht leathnú líneach: thart. 12 × 10⁻⁶ /°C

VI. Próiseas Déantúsaíochta agus Cáilíocht Dromchla

· Gan uaim (gan seams weld); micreastruchtúr aonfhoirmeach; saor ó laigí neart a bhaineann le seams weld

· Fuartharraingt: bailchríoch dromchla mín (Ra 3.2–12.5 μm); cruinneas tríthoiseach ard

· Te-rollta: scála dromchla trom; cruinneas tríthoiseach níos ísle; costas níos ísle
