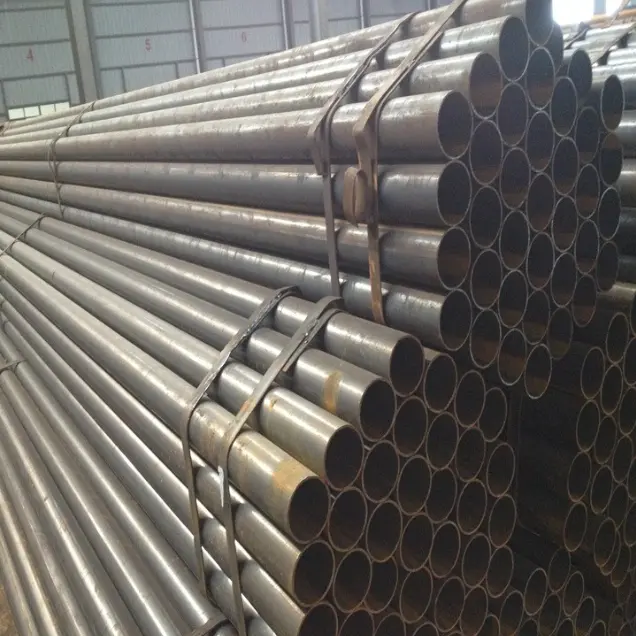

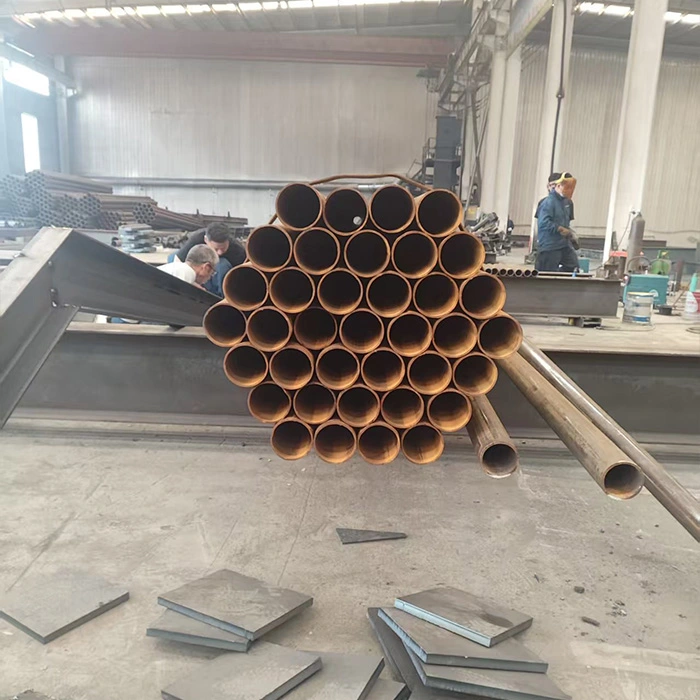

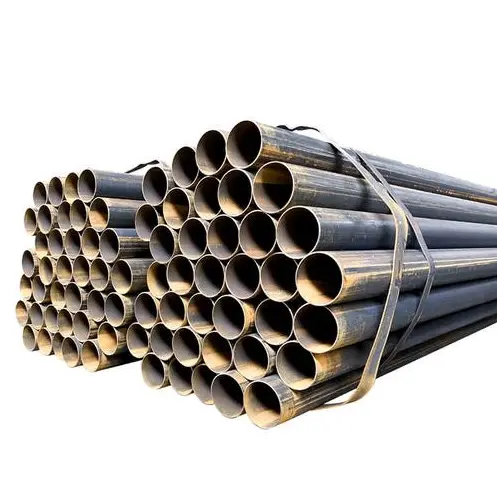

Píopaí Cruach Táthaithe

Ar a dtugtar go coitianta mar phíopaí cruach táthaithe, déantar na táirgí seo a mhonarú trí stiallacha cruach rollta agus táthú. Déantar iad a chatagóiriú go príomha i bpíopaí táthaithe le seam díreach agus bíseach, a mhonaraítear de réir caighdeáin ar nós GB/T 3091 agus GB/T 13793, agus a dhéantar go coitianta as cruach Q235B nó Q355B. Úsáidtear iad go príomha le haghaidh iompair sreabhach ísealbhrú, bíomaí agus colúin struchtúracha cruach, tacaí ráillí cosanta, líonraí píopaí cathrach, seoladáin leictrimheicniúla, agus tionscadail shealadacha, rud a fhágann go bhfuil siad oiriúnach do choinníollacha oibriúcháin caighdeánacha a bhaineann le teocht chomhthimpeallach agus brú íseal go meán.

Gnéithe Táirge

I. Tréithe Struchtúrtha agus Meicniúla

1. Déantar píopaí cruach táthaithe a fhoirmiú trí stiallacha cruach a rolladh agus a tháthú agus tagann siad i dhá chineál: seam díreach agus bíseach. Cinntíonn an trasghearradh ciorclach log dáileadh ualaigh aonfhoirmeach agus cuireann sé friotaíocht den scoth ar lúbadh agus torsion, chomh maith le cobhsaíocht iomlán níos fearr.

2. Buaileann an neart iomlán le riachtanais na n-iarratas brú íseal go meán. Cuireann píopaí táthaithe bíseach le trastomhas mór cumas brú-iompartha agus rigidity níos fearr ar fáil i gcomparáid le píopaí táthaithe le seam díreach caighdeánach. Mar gheall ar theorainneacha seam táthú, áfach, níl siad oiriúnach do dhálaí foircneacha a bhaineann le brú ard, teocht ard, nó creimeadh mór.

3. Maidir leis an gcumas ualachiompartha céanna, tá siad níos éadroime ná comhpháirteanna cruach soladach, ag laghdú go héifeachtach an t-ualach struchtúrach iomlán.

II. Tréithe Táirgeachta agus Costais

1. Tá an próiseas táirgthe aibí, ag tairiscint ard-acmhainn agus seachadadh tapa. Tá go leor stoic ar fáil ar an margadh ag praghsanna eacnamaíocha, rud a fhágann go bhfuil costais iomlána íseal.

2. Tá raon leathan sonraíochtaí ar fáil - ó phíobáin le trastomhas beag go píblínte trastomhais mór agus píopaí colúin - a cheadaíonn roghnú solúbtha.

III. Saintréithe Próiseála agus Tógála

1. Tá próiseáil thánaisteach - cosúil le gearradh, bevelling, snáithiú, lúbadh, agus táthú - simplí, rud a shimplíonn tógáil ar an láthair.

2. Tá toisí aonfhoirmeacha ag na píopaí agus tá siad éasca a láimhseáil agus a shuiteáil. Is féidir modhanna nasctha éagsúla - lena n-áirítear táthú, feirí, snáithiú, agus cúpláin eitrithe - a úsáid chun freastal ar riachtanais éagsúla innealtóireachta. IV. Úsáid agus Saintréithe Frith-chreimeadh

1. Tá seachadadh caighdeánach i bhfoirm "píopa dubh" (cruach neamhbhrataithe); áfach, is féidir cóireálacha cosúil le galbhánú te-tumtha, péinteáil, bratuithe frith-chreimeadh, agus sraitheanna frith-chreimeadh 3PE a chur i bhfeidhm. Tá siad oiriúnach le húsáid i dtimpeallachtaí laistigh agus lasmuigh.

2. Feidhmiú solúbtha: Is féidir leo feidhmiú go neamhspleách mar phíblínte iompair sreabhán nó a chur le chéile i gcomhpháirteanna ualachiompartha mar bíomaí struchtúracha cruach, colúin agus trusanna.

V. Idirdhealuithe agus Teorainneacha Táirge

1. Úsáidtear píopaí táthaithe seam díreach de ghnáth le haghaidh trastomhais bheaga go meánmhéide, píblínte ísealbhrú, agus struchtúir cruach éadroma. Úsáidtear píopaí táthaithe bíseach go príomha le haghaidh trastomhais mhóra, rud a fhágann go bhfuil siad oiriúnach le haghaidh iompair chathrach fad-achair agus comhpháirteanna struchtúracha cruach ar scála mór.

2. Mar gheall ar láithreacht seams táthaithe, taispeánann na píopaí seo friotaíocht brú níos ísle, friotaíocht ardteochta, agus neart tuirse i gcomparáid le píopaí cruach gan uaim. Tá toirmeasc dian orthu le húsáid in feidhmeanna brú-iompartha criticiúla a bhaineann le hábhair inadhainte/phléascacha ardbhrú nó coinníollacha ardteochta/ardbhrú.

Príomhúsáidí agus Raon Feidhme

I. Príomhúsáidí Píopaí Cruach Táthaithe

1. Iompar Sreabhán

Úsáidtear é chun meáin a iompar ar nós uisce sconna, séarachais, gás ísealbhrú, aeráil aerála / eastóscadh deannaigh, agus olaí ginearálta; is príomhábhair phíobáin iad do líonraí sibhialta agus tionsclaíocha.

2. Comhpháirteanna Ualach Struchtúracha Cruach

Úsáidtear é chun colúin chiorclacha, baill truss, tacaí dín, agus uprights ardáin a dhéanamh; is féidir leo cruthanna cruach struchtúracha áirithe a athsholáthar le haghaidh bíomaí agus colúin cúnta nó measartha luchtaithe.

3. Cosaint agus Imfhálú

Úsáidtear é le haghaidh ráillí cosanta bóthair, fálú imlíne mhonarcha, ráillí láimhe staighre, ráillí balcóin, creataí clárlach, agus tacaí cláir fógraí lasmuigh.

4. Córais Tacaíochta Meicniúla agus Leictreacha

Úsáidtear é chun tacaí agus crochairí a dhéanamh do phíobáin uisce, duchtanna aeir, agus tráidirí cábla, chomh maith le lúibíní gléasta speisialaithe agus slata socraithe trealaimh.

5. Innealtóireacht Chathrach agus Shibhialta

Úsáidtear é le haghaidh líonraí píblíne bardasach, cásálacha bruach abhann, cásálacha bunsraitheanna carn, duchtanna aerála tolláin, agus bacainní sábháilteachta sealadacha ag láithreáin tógála.

6. Saoráidí Sealadacha agus Talmhaíochta

Úsáidtear é le haghaidh scafall, seideanna sealadacha, creataí ceaptha teasa, agus píblínte iompair uisce talmhaíochta.

II. Scóip an Iarratais

1. Innealtóireacht Tógála: Foirgnimh shibhialta, ceardlanna monarchan, stórais, córais soláthair uisce agus draenála d'ionaid, agus córais tacaíochta struchtúracha cruach.

2. Fóntais Chathrach: Líonraí soláthair uisce agus draenála uirbeacha, ráillí cosanta bóthair, innealtóireacht tírdhreacha, agus suiteáil píblíne cathrach. 3. FPE (Meicniúla, Leictreach, agus Pluiméireachta/HVAC): Soláthar uisce agus draenáil, aeráil, agus píopaí gáis ísealbhrú le haghaidh monarchana, foirgnimh agus malls siopadóireachta.

4. Fiontair Thionscail agus Mianadóireachta: Píopaí aistrithe ceardlann, tacaí trealaimh, imfháluithe clóis ábhair, agus struchtúir truss éadroma.

5. Talmhaíocht agus Tírdhreachú: Píopaí uisciúcháin talmhaíochta, creataí ceaptha teasa, agus fálú tírdhreacha.

6. Oibreacha Sealadacha: Áiseanna suímh shealadacha, tacaí sealadacha, cosaint sloc tochailte, agus scafall tógála.

Treoir Roghnúcháin

Píobán táthaithe seam díreach: Trastomhais bheaga go meánacha go príomha; a úsáidtear go coitianta le haghaidh píopaí faoi dhíon, ráillí, agus struchtúir cruach ar scála beag.

Píobán táthaithe bíseach: Trastomhais mhóra go príomha; a úsáidtear go coitianta le haghaidh píblínte trunk bardasach, tarchur uisce fad-achair, agus colúin struchtúracha cruach ar scála mór.

Paraiméadair Feidhmíochta

I. Caighdeáin Forfheidhmithe

·GB/T 3091-2025: Píobáin déanta as cruach táthaithe le haghaidh iompar sreabhán ísealbhrú (uisce, gás, aer, srl.; ≤2.5 MPa, ≤200 ° C)

·GB/T 13793-2016: Píopaí cruach fadaimseartha táthaithe leictrigh (innealra struchtúrach, scafall, ginearálta)

·GB/T 9711 / API 5L: Píobán líne le haghaidh iompair ola agus gáis (L245/L360/L415, etc.)

II. Ábhair Choiteanna agus Airíonna Meicniúla (Teocht an tSeomra)

· Modal Leaisteachais: 2.06×10⁵ MPa

·Dlús: 7.85 g / cm³

· Fuinneamh Tionchair: Teocht chomhthimpeallach ** ≥27 J** (Q235B, V-notch)

III. Toisí agus Sonraíochtaí (Táthú Fadaimseartha go príomha)

1) Raon Trastomhas Amuigh

· Trastomhas beag: DN15–DN50 (21.3–60.3 mm)

· Trastomhas meánach: DN65–DN250 (76.1–273 mm)

· Trastomhas mór: DN300–DN600 (323.9–610 mm)

· Píobán táthaithe bíseach: Suas le DN800–DN3000

2) Tiús Balla (Coiteann)

·Caighdeánach: 1.2–12.7 mm

· Balla trom: 12.7–40 mm

· Caoinfhulaingt: Balla tiús ±10% t; Trastomhas seachtrach ±0.5% go ±1.0%

3) Fad

·Caighdeánach: faid sheasta 6 m, 9 m, 12 m

·Customizable: 15-18 m

· Caoinfhulaingt Fad: +20 mm / 0 mm

4) Meáchan Teoiriciúil (kg/m)

W=0.02466×(D−t)×t

·D: Trastomhas seachtrach (mm); t: Tiús balla (mm)

· Píobán ghalbhánuithe: Meáchan × 1.015–1.03 (fachtóir sciath)

IV. Brú-iompar agus Feidhmíocht Próisis

1) Tástáil Hidreastatach (Éigeantach)

· Píobán dubh caighdeánach: 5.0 MPa, coinnigh brú ≥5s

· Píobán gáis: 6.0 MPa, coinnigh brú ≥10s

· Píobán balla trom: 7.0 MPa

· Brú oibre molta: ≤1.6 MPa (sábháilteacht fhadtéarmach)

2) Cáilíocht Seam Weld

· Tástáil neamh-millteach (NDT): UT (Ultrasonic) / RT (Radagrafach)

· Seam fadaimseartha: Táthú ard-minicíochta, comhéifeacht táthú ** ≈0.85–0.9**

· Seam bíseach: Táthú stua báite, comhéifeacht táthú ** ≈0.9–0.95**

3) Tástáil Maolaithe / Lúbthachta

· Maolú: Gan scoilteanna, gan aon delamination

· Lúbthachta (DN≤50): 90 °, ga lúbthachta = 6D (píopa dubh) / 8D (píopa ghalbhánuithe), seam táthú suite ar an taobh; gan scoilteanna, gan feannadh ciseal since

4) Teocht Oibriúcháin

· Caighdeán: -20°C go +200°C

· Cruach íseal-teocht (L245N): Síos go -40°C

V. Cosaint Dromchla agus Creimeadh

· Coinníoll seachadta: Píobán dubh (píopa lom) / galbhánaithe te-tumtha / eapocsa / 3PE (curtha)

· Ciseal ghalbhánuithe: ≥300 g/m² (déthaobhach), tiús áitiúil ** ≥85 μm**

· Cáilíocht an dromchla: Gan scoilteanna, gan fillte, gan scabs, gan creimeadh tromchúiseach

VI. Modhanna Ceangail

· DN≤50: Nasc snáithithe (GB/T 7306)

· DN65–DN200: Nasc flange / Ceangal Grooved

· DN≥250: Táthú (táthú butt / filléad)

VII. Feidhmchláir

· Sreabháin ísealbhrú: Uisce, séarachas, gás, aer, aeráil

· Struchtúir chruach: Colúin píopa ciorclach, trusanna, tacaí, ráillí cosanta, scafall

· Teocht: -20 go 200 ° C; Brú: ≤2.5 MPa

Tábla Sonraíochta Píopaí Táthaithe Seam Dhíreach Fillte

Tábla sonraíochta píopa táthaithe bíseach
