Colún Cruach Bhabhta

Is baill struchtúracha ingearacha ualachiompartha iad na colúin chruach bhabhta atá comhdhéanta go príomha d'fheadáin chruach chiorclach. In iarratais innealtóireachta, seasann siad go príomha le comhbhrú aiseach agus ag an am céanna freastal ar chuimhneacháin lúbthachta, chuimhneacháin torsional, agus ualaí comhcheangailte eile ag brath ar an gcumraíocht struchtúrach. Is féidir na colúin seo a dhéanamh ag baint úsáide as feadáin cruach ciorclach gan uaim nó táthaithe; socraítear paraiméadair shonracha mar thrastomhas an fheadáin, tiús bhalla, grád ábhair, agus sonraí ceangail - bunaithe ar ualaí dearaidh, réise, airde foirgnimh, coinníollacha suiteála, agus timpeallacht na seirbhíse. Síneann an tairiscint táirge níos faide ná an comhlacht feadánacha féin chun córas cuimsitheach comhpháirteanna a áireamh, mar shampla plátaí bonn, plátaí caipín, stiffeners, corbels, plátaí gusset, flanges, plátaí nasc, boltaí ard-neart, agus ceangaltáin ardaithe.

Innealtóireacht saincheaptha in éineacht le cumraíochtaí nasc iomlán chun freastal ar riachtanais éagsúla na dtionscadal struchtúir cruach:

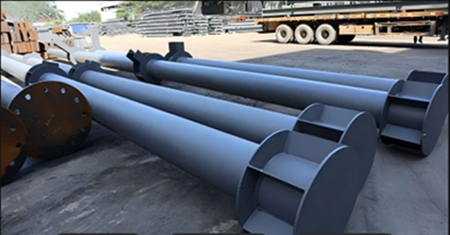

Déantar colúin chruach chruinne a dhéanamh de réir faid shonracha agus sonraí naisc bunaithe ar líníochtaí struchtúracha tógála. Cuimsíonn an córas an príomhchorp feadánacha, naisc barr agus bun, gabhálais nascála, agus comhpháirteanna cúnta, eagraithe i gcúig mhodúl: comhlacht an cholúin, bun-chomhéadan colún/bunús, nasc caipín colún, nasc beam-go-colún, agus gabhálais chúnta. De ghnáth, sainítear sonraíochtaí mar φD × t × L, áit a léiríonn D an trastomhas seachtrach, t tiús an bhalla, agus L fad an chomhpháirt (m.sh., φ219 × 8 × 6000 le fios trastomhas seachtrach 219 mm, tiús balla 8 mm, agus fad 6000 mm). I measc na dtrastomhas seachtrach caighdeánach tá φ89, 114, 165, 219, 273, 325, 426, 530, 630, agus méideanna níos mó, agus is féidir tiús bhalla a roghnú bunaithe ar riachtanais an tionscadail.

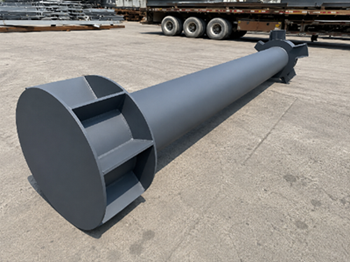

I gcás colúin seach-fhada, féadfar monarú deighleogach a úsáid chun freastal ar shrianta iompair, ardaithe agus tógála ar an láthair, le naisc déanta trí fheirí nó ailt táthaithe. Is féidir bonn colún a fheistiú le bunphlátaí, boltaí ancaire, shims, agus comhpháirteanna leibhéalta ag brath ar an gcineál bunús; is féidir le bairr colún a bheith feistithe le plátaí caipín, gléasanna nasc, nó flanges; agus is féidir coirbéil, plátaí gusset, plátaí ceangail, nó teanntáin - mar a shonraítear sna líníochtaí - a ionchorprú i naisc bhíoma-go-colún chun an colún feadánacha a nascadh le struchtúir uachtaracha amhail bíomaí cruach, trusanna, nó frámaí spáis.

Buntáistí agus Pointí Díola Buntábhachtacha a bhaineann le Colúin Struchtúrtha Cruach Babhta:

1. Dáileadh Ualach Cothromaithe, Cobhsaíocht Struchtúrtha Feabhsaithe

Cinntíonn an trasghearradh ciorclach dáileadh ualaigh aonfhoirmeach i ngach treo, rud a fhágann go bhfuil sé oiriúnach le haghaidh comhbhrú aiseach agus coinníollacha luchtaithe iltreoch.

2. Dealramh sleek, Achomharc Aeistéitiúil

Tugann an phróifíl mhín, chuartha cuma sofaisticiúil, ag cothromú cumas ualachiompartha struchtúrach agus aeistéitic ailtireachta foriomlán.

3. Friotaíocht Gaoithe Íseal, Oiriúnach do Thionscadail Allamuigh

Laghdaíonn an phróifíl chiorclach friotaíocht na gaoithe, rud a fhágann go bhfuil sé oiriúnach do struchtúir aeir oscailte mar cheannbhrait, pergolas, agus staidiamaí.

4. Struchtúr Hollow, Iompar Áisiúil agus Ardaithe

Optimizes an chothromaíocht idir cumas ualachiompartha agus féin-mheáchan agus freastal ar riachtanais deartha, iompar, ardaithe agus suiteáil ar an láthair a éascú.

5. Roghanna Ilghnéitheacha Frith-chreimeadh do Thimpeallachtaí Coimpléascacha

Tacaíonn sé le cóireálacha éagsúla frith-chreimeadh - cosúil le sciath spraeála agus galbhánú te-tumtha - a cheadaíonn réitigh atá oiriúnaithe do thimpeallachtaí sonracha cosúil le suíomhanna tais nó lasmuigh.

6. Saincheap Bunaithe ar Líníochtaí, Oiriúnú Tionscadal Solúbtha

Freastalaíonn sonraíochtaí inoiriúnaithe - lena n-áirítear trastomhas seachtrach, tiús bhalla, fad, plátaí ceangail, bunphlátaí, agus páirteanna leabaithe - ar riachtanais éagsúla tionscadal struchtúir cruach.

Sreabhadh Oibre Próiseála Caighdeánaithe ag Cinntiú Cáilíochta na gColún Cruach Babhta Críochnaithe:

Is comhpháirteanna struchtúracha saincheaptha iad colúin cruach ciorclach; Braitheann a gcáilíocht ní hamháin ar an amhábhar cruach ach freisin ar chéimeanna próiseála ríthábhachtacha mar ghearradh, rolladh, táthú, díriú, cóimeáil nasc, agus cóireáil frith-chreimeadh.

I measc na bpríomhchéimeanna táirgthe agus próiseála tá:

Cigireacht amhábhar → Leagan amach agus gearradh → Rolladh agus foirmiú → Táthú comhlacht colún → Cigireacht Weld → Slánú agus dhíreachú → Próiseáil deiridh agus bevel → Comhthionól plátaí bonn, plátaí barr, agus naisc → Táthú nasc → Gearradh poll agus ailíniú deiridh → Baint meirge agus cóireáil frith-chreimeadh → Cigireacht deiridh, lipéadú, pacáistiú, agus loingseoireacht.

Déantar colúin ciorclach gan uaim a tháirgeadh trí phíopaí críochnaithe cruach gan uaim a phróiseáil tuilleadh. Tá céimeanna breise i gceist le colúin chiorclacha táthaithe - mar shampla gearradh pláta cruach, rolladh agus táthú fadaimseartha - rud a fhágann go bhfuil siad oiriúnach go háirithe do thionscadail a dteastaíonn trastomhais mhóra, ballaí tiubha nó toisí neamhchaighdeánacha uathu.

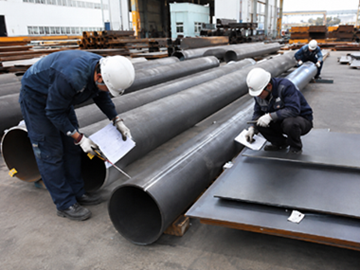

Tar éis táthú, déantar tástáil neamh-millteach (NDT) ar welds ábhartha de réir sonraíochtaí dearaidh; déantar iniúchadh deiridh ar an gcomhpháirt chríochnaithe a chlúdaíonn cruinneas tríthoiseach, cáilíocht táthúcháin, agus sláine an bhrataithe frith-chreimeadh. Cinnfear gráid táthúcháin, cóimheasa iniúchta, agus critéir glactha do thionscadail éagsúla i gcomhréir leis na doiciméid dearaidh agus na caighdeáin is infheidhme.

Príomhréimsí iarratais le haghaidh colúin feadáin cruach Babhta:

Foirgnimh struchtúr cruach:

Baill tacaíochta Ingearach do phlandaí tionsclaíocha, stórais, agus struchtúir cruach réamhdhéanta.

Ionaid ar scála mór:

Colúin chruach agus tacaíochtaí struchtúracha le haghaidh staidiam, ionaid taispeántais, foirgnimh fadréise, críochfoirt iompair, etc.

Ceannbhrait agus cosáin:

Ceannbhrait iontrála a thógáil, cosáin chruach, conairí ceangail, agus struchtúir thacaíochta ghaolmhara.

Ailtireacht tírdhreacha:

pergolas tírdhreacha, colúin mhaisiúla, aghaidheanna foirgneamh, agus tionscadail eile a éilíonn cothromaíocht sláine struchtúrach agus dearadh aeistéitiúil.

Innealtóireacht chathrach agus iompair:

Infheidhme maidir le struchtúir chathrach, struchtúir a bhaineann le droichead, cuaillí ráillí cosanta, etc., bunaithe ar dhearadh innealtóireachta.

Tionscadail struchtúr cruach speisialaithe:

Maidir le tionscadail a bhaineann le airde ard, raonta fada, naisc iltreocha, nó hailt chasta, is féidir sonraíochtaí na gcolún feadáin chiorclaigh agus dearadh mionsonraithe na nasc a chinneadh trí anailís struchtúrach. Áirítear ar raon feidhme an iarratais atá liostaithe i gcáipéisíocht an táirge bhunaidh gléasraí tionsclaíochta, droichid, ionaid, áiseanna bardasach, tírdhreachú agus foirgnimh réamhdhéanta.

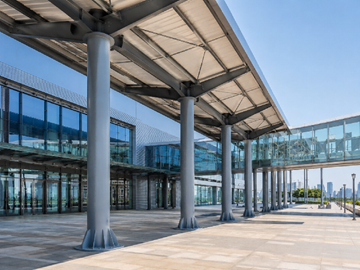

Cás-staidéar: Colúin fheadáin chruach bhabhta don cheannbhrat iontrála agus do chonair nasc an ionaid taispeántais:

Baineann ionad taispeántais nua-aimseartha úsáid as ceannbhrat cruach fadréise ag a bhealach isteach, ceangailte le córas conaire an fhoirgnimh. Bhí tacaíocht ingearach ag teastáil don tionscadal don cheannbhrat agus do na conairí agus d'éiligh sé caighdeáin arda d'aeistéitic ailtireachta, spás cúrsaíochta, agus tionchar foriomlán amhairc; dá bhrí sin, roghnaíodh colúin feadáin cruach ciorclach mar na baill tacaíochta príomhúla.

Tá próifíl ghlan, sruthlínithe ag na colúin fheadáin chiorclach a chruthaíonn teanga ailtireachta comhtháite taobh leis na ballaí imbhalla gloine agus struchtúr díon cruach nua-aimseartha. Go struchtúrach, tá na colúin ar ancaire leis an bhfondúireacht trí bhonnphlátaí agus eilimintí stiffening, agus nascann a gcodanna uachtaracha le bíomaí cruach agus struchtúr an dín, rud a chruthaíonn córas tacaíochta iomlán don cheannbhrat.

CCanna

C: An féidir iad a shaincheapadh?

Tá. Is féidir colúin feadán ciorclach a shaincheapadh bunaithe ar líníochtaí innealtóireachta maidir le trastomhas seachtrach, tiús balla, fad, ábhar, agus cineál nasc. Soláthraímid freisin déantús tacaíochta do bhunphlátaí, plátaí barr, plátaí stiffener, plátaí ceangail, coirbéil, feansaí, páirteanna leabaithe, etc. I gcás comhpháirteanna atá thar a bheith fada, is féidir monarú a dhéanamh i gcodanna - ag brath ar riachtanais iompair agus suiteála - le naisc a dhéantar trí fheirí nó táthú.

C: Conas a chinntítear cáilíocht chomhsheasmhach?

Cuimsíonn an próiseas monaraithe céimeanna ar nós iniúchadh amhábhar, gearradh, táthú, slánú agus díriú, cóimeáil comhpháirteach, druileáil poll, cóireáil frith-chreimeadh, agus iniúchadh táirge deiridh. Déantar tástáil neamh-millteach (NDT) tar éis táthú de réir sonraíochtaí dearaidh. Ag céim an táirge críochnaithe, déantar cruinneas tríthoiseach, cáilíocht táthú, agus bratuithe frith-chreimeadh a fhíorú; déantar na comhpháirteanna a lipéadú ansin sula gcuirtear i stóráil nó sula seoltar iad.

C: An bhfuil iompar iontaofa?

Is féidir colúin cruach ciorclach a dhéanamh i gcodanna bunaithe ar fhad agus coinníollacha tionscadail, ag baint úsáide as naisc flange nó táthaithe. Déantar comhpháirteanna críochnaithe a lipéadú, a iniúchadh agus a phacáistiú le haghaidh lastais, rud a éascaíonn láimhseáil comhpháirteanna seach-fhada.
