Painéil Deic Urlár Cruach Neamh-Pured Réamhdhéanta

Déantar Painéil Deic Urlár Cruach Neamhdhoirte Réamhdhéanta a mhonarú as leatháin chruaiche ghalbhánuithe te-tumtha ard-láidre nó brataithe Al-Zn trí fhoirmiú fuar-rolla il-rolla. Tá trasghearrtha leanúnach iomaireach nó bosca acu agus braitheann siad ar a n-rigidity struchtúrach féin agus ar a neart ábhar chun tacú le hualaí le linn na gcéimeanna tógála agus seirbhíse, rud a fhágann nach bhfuil gá le ciseal bearrtha coincréite. Ní éilíonn siad aon doirteadh, foirm-obair, ceangail rebar, nó leigheas, agus tá siad réidh le húsáid láithreach ar a shuiteáil.

Forbhreathnú Táirge

I. Bunmhíniú

Painéil Deic Urlár Cruach Neamh-Doirtithe Réamhdhéanta: Is painéil urláir ilchodacha ualachiompartha iad seo atá réamhdhéanta go hiomlán sa mhonarcha agus a chuirtear le chéile ar an láthair ag baint úsáide as modh tirim go hiomlán. Cuireann siad deireadh leis an ngá atá le foirm-obair ar an láthair, ceangail rebar, doirteadh coincréit agus leigheas. Feidhmíonn an córas mar struchtúr urláir féin-thacaíochta, ag brath ar leatháin chruach próifílithe ard-neart agus eilimintí treisithe tógtha. Tá siad leagtha go díreach ar na flanges barr bíomaí cruach príomhúla agus tánaisteacha agus seasta orthu; Nuair a bheidh sé suiteáilte, is féidir an t-urlár bailchríoch a chur i bhfeidhm agus an t-urlár a chur i seirbhís láithreach, gan aon obair thógála fliuch.

Idirdhealú: Teastaíonn coincréit teilgthe in áit de dhíth ar dheic urláir le próifíl oscailte nó próifíl dhúnta traidisiúnta; i gcodarsnacht leis sin, éilíonn an cineál deic urláir cruach seo gan coincréit ar bith. Úsáidtear go forleathan é le haghaidh mezzanines lochta, mezzanines monarchan, ardáin stórála, athchóiriú foirgneamh, agus urláir struchtúr cruach éadrom.

Samhlacha Caighdeánacha Príomhshrutha: YX40-200, YX50-250, YX70-300 (airde próifíle 40/50/70mm; leithid éifeachtach 200/250/300mm). Bunábhar: cruach ghalbhánuithe te-tumtha Q355GD+Z; tiús leatháin: 1.8-4.0mm.

II. Aicmiú Táirge

1. Deic urláir fanacht-isteach uile-chruach log-lárnach: Bunaithe as leathán cruach próifílithe amháin le cuas cuas agus easnacha inmheánacha righin ingearach; Soláthraíonn an struchtúr miotail iompar ualach go hiomlán.

2. Maiseáil urláir ilchodach fanacht in áit cruach-ceapaire: Cóimeáil mhonarcha-nasctha ina bhfuil leatháin chruach ghalbhánuithe barr agus bun le croí éadrom (stroighin cúr nó olann carraige) eatarthu; cuireann insliú fuaime feabhsaithe agus friotaíocht dóiteáin ar fáil, chomh maith le meáchan marbh laghdaithe.

III. Córas Cúlpháirtí Comhlánaigh

Modúl 1: Deic Luchtaithe Príomhúil

1. Painéal ualachiompartha: Rolla déanta as cruach S355GD ghalbhánuithe te-tumtha; I measc na roghanna dromchla tá uigeachtaí knurled frith-duillín; tá imill chomhtháite ailt idirghlasála le haghaidh cóimeála éasca agus nasc idir painéil.

· Airde rib: 40/50/70mm (ceann airde rib níos mó ceadaíonn sé réisí níos faide gan tacaíocht).

· Tiús an phainéil: Caighdeánach 1.8/2.0/2.5/3.0mm; 3.5/4.0mm le haghaidh ardáin tromshaothair.

· Galbhánú: Z120g/m² do limistéir intíre; Z275g/m² do limistéir chósta (caighdeáin cosanta ar chreimeadh).

2. Easnacha stiffening inmheánacha (caighdeánach ar mhúnlaí lárnacha log): Bunaithe as cruach ghalbhánuithe den ábhar céanna; monarcha-táthaithe (táthú spota uaineach) taobh istigh den chuas painéil chun an nóiméad táimhe a mhéadú, sraonadh urláir a laghdú, agus feidhm chomhbhrúite coincréite a athsholáthar.

Modúl 2: Accessories Imeall agus Críochnaithe Speisialaithe

1. Painéil dúnta imeall (Baile Átha Troim imeall L-chruthach): Úsáidtear é chun imlíne an urláir a shéaladh i gcoinne ballaí nó bíomaí cruach agus chun foircinn oscailte na gcuas a dhúnadh, rud a choscann smionagar ó titim tríd.

2. Píosaí cúinne laistigh agus lasmuigh: Le haghaidh críochnú coirnéil urláir agus imill timpeall oscailtí.

3. Fáinní treisithe le haghaidh oscailtí: Plátaí treisithe le haghaidh treá áirgiúlachta (píobáin / poill seoladáin) chun scoilteadh strus ag na gearrtha amach a chosc.

Modúl 3: Suiteáil agus Socrú Gabhálais

1. Príomh Accessories Ceangal Bhíoma

· Scriúnna féin-druileála/féintapála: scriúnna ghalbhánuithe Φ5.5 × 25/32mm chun an painéal urláir a shocrú ar phríomh-bhrístíní H-beam/I-beam;

· Nascóirí Studaí/Spot-weld: I gcás coinníollacha ualaigh throma, úsáidtear táthú spota stua mar aon le studs cinn chun an painéal a dhaingniú go docht leis an léas cruach;

2. Painéal Comhpháirteach Accessories

· Séalaithe comhpháirteach glúine: Séalaithe búitileach atá resistant ó thaobh na haimsire de ar ailt an phainéil le teanga-agus-groove chun deannach-dhíonach agus laghdú torainn;

· Stiallacha treisithe comhpháirteacha: Stiallacha fada ghalbhánuithe a úsáidtear chun hailt a threisiú i bpainéil urláir seach-réise;

3. Gearrthóga fionraí speisialaithe (saor ó dhruileáil): Snap-feistiú isteach sna grooves rib ar an taobh thíos den deic urláir; a úsáidtear chun uasteorainneacha, duchtanna aeir agus línte fóntais a chur ar fionraí.

Modúl 4: Roghanna Dromchla Urlár

Roghnaithe bunaithe ar chás iarratais: Clár stroighne snáithíneach, OSB (Bord Snáithe Dírithe), pláta cruach patrúnaithe frith-duillín, urláir adhmaid ilchodach, nó sciath urláir caitheamh-resistant.

IV. Comhpháirteanna Struchtúr Cruach Tacaíochta

1. Príomhléimeanna: H-léasanna/I-beams; Bíomaí tánaisteacha: C-rannóga, H-beams;

2. Cóireáil frith-meirge: Baint meirge agus ansin primer saibhir i since eapocsa chun cosaint creimeadh comhsheasmhach a chinntiú ar fud an chórais ar fad.

Cad iad na buntáistí lárnacha a bhaineann le Painéil Deic Urlár Cruach Neamh-Poured Réamhdhéanta?

1. Tógáil tirim:

Gan aon obair fhliuch ar an láthair; Is féidir 1,000 m² a chríochnú i 1-3 lá; saor ó dheannach agus ciúin.

2. Meáchan éadrom:

Thart. 15–25 kg/m² (an cúigiú cuid de mheáchan na leaca teilgthe in-áit), ag laghdú go suntasach ualaí ar bíomaí agus ar cholúin.

3. Cumas ualachiompartha:

Ualach dáilte go haonfhoirmeach 2.0–10.0 kN/m², ag comhlíonadh na gceanglas maidir le hardáin oifigí, trádstórála agus trealaimh.

4. CRUA agus creimeadh-resistant:

Galbhánuithe te-tumtha nó brataithe Al-Zn; saol seirbhíse 50+ bliain; oiriúnach le húsáid laistigh agus lasmuigh.

5. Inaistrithe agus athchúrsáilte:

Ceadaíonn naisc boltaithe díchóimeáil agus athlonnú; 100% in-athchúrsáilte. 6. Insliú Dóiteáin agus Fuaime: Tá na painéil neamh-indóite agus tá cuais inslithe fuaime iontu; is féidir bratuithe resistant dóiteáin a chur i bhfeidhm chun an rátáil friotaíochta dóiteáin a fheabhsú tuilleadh.

Buaicphointí Difreála

I. Buaicphointí an Chórais Tógála: Tógáil iomlán tirim le hobair nialasach fliuch; cuireann sé deireadh go hiomlán le brath ar choincréit teilgthe.

1. Gan aon dhoirteadh, gan aon leigheas, agus réidh le húsáid láithreach.

Teastaíonn deiceanna ilchodacha próifíle dúnta nó trusanna le ceangal rebar ar an láthair, doirteadh coincréit, agus tréimhse leasaithe 28 lá chun neart iomlán a bhaint amach. I gcodarsnacht leis sin, ní theastaíonn ó na painéil threisithe log-lárnach réamhdhéanta seo ach leagan ar an láthair, glasáil imeall, agus fosúchán scriúnna féin-druileála. Is féidir le hoibrithe siúl ar an deic agus urláir dromchla a shuiteáil ar an lá céanna a chríochnaítear an tsuiteáil. Laghdaítear an tréimhse tógála d’urlár aonair 40%–60%, agus is féidir dul ar aghaidh go hiondúil le linn shéasúir na báistí nó le linn teochtaí fuar an gheimhridh nuair nach bhfuil coincréit teilgthe in áit indéanta. De ghnáth tógann sé 3 lá le hurlár 1,000 m² a chríochnú, ach bíonn 7-15 lá ar a laghad ag teastáil ó mhodhanna traidisiúnta teilgthe i bhfeidhm.

2. Ní theastaíonn aon fhoirmle nó tacaí scafall sealadach.

I gcás tiús an phainéil chéanna, sáraíonn an cumas réise gan tacaíocht ná na deiceanna próifíle dúnta ar thomhais tanaí. Cuireann na painéil urláir cruach réamhdhéanta, neamh-dhoirte seo deireadh leis an ngá atá le scafall lán-limistéar agus ábhair shoring sealadach agus saothair. Ceadaíonn siad do shuiteáil mezzanines nó urláir breise i bhfoirgnimh atá ann cheana féin gan scafall talamh-bhunaithe a chur suas, ag tairiscint buntáistí suntasacha le haghaidh athchóiriú foirgneamh.

3. Dramhaíl tógála ar an láthair nialasach, fuíolluisce nó deannach.

Cuireann cóimeáil iomlán tirim deireadh le dramhaíl coincréite, iarmhar sciodair, agus smionagar comhiomlán. Tá an córas seo oiriúnach chun urláir a chur le foirgnimh mhonarchan críochnaithe nó chun loftaí a athchóiriú le bailchríocha ard, toisc nach ndéanann sé damáiste nó truailliú don urlár atá ann cheana féin.

II. Ualach Marbh Struchtúrtha agus Buaicphointí Optamaithe Líoma/Colúin

1. Laghdú suntasach ar ualach marbh urláir.

Is gnách go mbíonn meáchan ≥3.2–3.8 kN/m² (deic chruach + coincréit 110–130 mm) ag leaca ilchodacha próifíl dhúnta teilgthe i bhfeidhm, ach níl ach 1.4–2.2 kN/m² ar na painéil réamhdhéanta uile-chruach-lárnacha seo. Laghdaíonn sé seo an t-ualach marbh urláir faoi níos mó ná 40%, ag ligean do tras-ranna níos lú do bíomaí H bunscoile agus meánscoile agus C-beams. Dá bhrí sin, laghdaítear tomhaltas cruach le haghaidh colúin agus bunsraitheanna 8%–15%, rud a fhágann go bhfuil laghdú suntasach ar chostas iomlán an struchtúir chruach. 2. Laghdaíonn cumas fad-réise níos fearr an gá atá le bíomaí tánaisteacha. Tacaíonn na leaca neamhtheilgthe-in-áit (tionól tirim) sraith YX50/70 le raonta simplí 3.2–4.0m gan clúdach. Faoi choinníollacha comhionanna ualaigh, sáraíonn a n-acmhainn réise 0.8-1.2mm leaca ilchodacha próifíl dhúnta teilgthe in-áit le 15%–25%. I gcás áiseanna tionsclaíocha greille mór, ceadaíonn sé seo deireadh a chur le bíomaí tánaisteacha idirmheánacha, leagan amach an struchtúir chruach a bharrfheabhsú agus costais a laghdú.

III. Buaicphointí Dearadh Próifíle agus Comhtháthú FPE

1. Cuireann taobh íochtair foirfe cothrom deireadh leis an ngá atá le sraitheanna leibhéalta uasteorainn. Murab ionann agus leaca a bhfuil próifíl dhúnta teilgthe in áit iontu - ina bhfuil easnacha nochta a dteastaíonn bealaí comhréidh breise le haghaidh huasteorainneacha orthu - cuireann na leaca seo bonn cothrom go hiomlán. Is féidir duchtanna aeir, tráidirí cábla, agus píopaí um chosc dóiteáin a ghearradh go díreach gan druileáil nó dochar a dhéanamh don sciath frith-chreimeadh ghalbhánuithe, rud a shábháil 30% ar ábhair chúnta uasteorainn.

2. Cuireann bealaí inmheánacha comhtháite deireadh leis an ngá atá le sliotán ar an láthair le linn sreangú. Ceadaíonn an cuas séalaithe, log (ar fáil ag airde rib 40/50/70mm) do ródú folaithe línte cumhachta agus sonraí. Seachnaíonn sé seo na rioscaí struchtúracha a bhaineann le sliotáin a ghearradh isteach sa leac agus dochar a dhéanamh do phríomhbharraí athneartaithe. Cuireann na hailt lán-séalaithe cosc ​​ar sceitheadh ​​coincréite agus púscadh uisce, rud a chuireann deireadh leis an ngá atá le caipíní deiridh chun stop a chur le caillteanas gréithe.

3. Ceadaíonn cabhradh frith-duillín rollta monarcha-roghnach ar an dromchla barr an leac a úsáid láithreach mar ardán oibre sábháilte le linn na tógála, rud a chuireann deireadh leis an ngá atá le pleancanna scafall sealadach agus a shábháil ar chostais ábhar cúnta.

IV. Buaicphointí Difreáilte i gCostais Saolré

1. Laghdú suntasach ar chostais saothair ar an láthair. Cuireann an córas deireadh leis an ngá atá le hoibrithe rebar, foirne coincréite, foirne creathadh, agus foirne leigheas; ní gá ach suiteálaithe, costais saothair a ghearradh níos mó ná 50%. Baineann sé freisin as speansais a bhaineann le soláthar coincréit réamh-mheasctha, pumpáil agus leigheas taise.

2. Éascaíonn comhpháirteanna cruach atá in-athchúrsáilte go hiomlán modhnuithe agus díchóimeáil sa todhchaí. Má athraíonn feidhm na háise nó má bhaintear mezzanine, is féidir an cruach a dhíchóimeáil agus a athchúrsáil 100%, rud a thairgeann ardluach iarmharach. I gcodarsnacht leis sin, déantar leaca teilgthe próifíl dúnta a chomhtháthú leis an gcoincréit, rud a chiallaíonn go mbíonn bruscar dramhaíola gan luach athchúrsála mar thoradh ar scartáil. 3. Timthriall láimhdeachais chaipitiúil giorraithe: Luathaíonn an t-aistriú mear ó chríochnú urláir go FPE (meicniúla, leictreacha agus pluiméireachta) agus céimeanna feistiú críochnú iomlán an tionscadail, giorraíonn sé timthriall aisghabhála caipitil an fhorbróra, agus laghdaítear costais airgeadais intuigthe.

V. Buaicphointí: Friotaíocht creimeadh, friotaíocht dóiteáin, agus inoiriúnaitheacht comhshaoil

1. Galbhánú cuimsitheach te-tumtha (S355GD+Z120/Z275): Níl aon imfhálú coincréite ag teastáil; tá an trasghearradh cruach iomlán cosanta ag an gciseal since. Maidir le limistéir ard-taise cósta nó áiseanna próiseála ceimiceacha, roghnaítear leatháin brataithe AZ150 (Alu-Zinc), a thairgeann saol seirbhíse i bhfad níos mó ná an deicáil urláir teilgthe-in-áit, atá - agus é clúdaithe i gcoincréit - seans maith go creimeadh imeall.

2. Friotaíocht dóiteáin sholúbtha inrialaithe: Cé go mbraitheann deicáil "phróifíl dhúnta" ar imchásáil choincréite le haghaidh frithsheasmhachta dóiteáin, ceadaíonn na painéil neamh-dhoirte seo olann charraige nó insliú tine-dhíonach a líonadh isteach sna cuasáin laga de réir mar is gá. Baineann sé seo amach go héasca rátáil friotaíochta dóiteáin de 1.0-1.5 uair an chloig, ag cinntiú go gcomhlíontar trí dhearadh éadrom gan gá le meáchan an struchtúir a mhéadú trí leaca coincréite níos tiús.

VI. Difreáil cás-shonrach

1. Iarfheistiú foirgnimh atá ann cheana féin le teorainneacha ualaigh: Rogha iontach chun leibhéil mezzanine a chur le sean-mhonarcha nó spásanna tráchtála nuair nach bhfuil an cumas ualachiompartha do leaca coincréite teilgthe in áit na mbunsraitheanna, na bíomaí agus na colúin bhunaidh. Déanann nádúr éadrom, neamh-dhoirte na bpainéal seo freastal go foirfe ar theorainneacha ualaigh - réiteach nach féidir le roghanna eile teilgthe a mheaitseáil.

2. Ardáin shealadacha agus struchtúir in-díshuite: Oiriúnach d'ardáin stórála nó d'urlár oibre sealadacha atá beartaithe lena n-úsáid de réir a chéile agus iad a bhaint sa deireadh. Ceadaíonn na painéil seo do dhíchóimeáil agus athúsáid arís agus arís eile, ach ní féidir deicáil urláir teilgthe a athúsáid.

Achoimre

Is fearr an deicáil phróifíl dhúnta teilgthe i bhfeidhmchláir urláir thionsclaíocha bhuanshaothair. I gcodarsnacht leis sin, speisialtóireacht painéil deic urláir cruach réamhdhéanta neamh-dhoirte i dtógáil éadrom, suiteáil tapa, agus tionscadail a bhaineann le hiarfheistiú foirgneamh, mezzanines sealadach, feistiú lochta ard-deireadh, agus athchóirithe ualach-shrianta; is é an modh tógála iomlán tirim ná a mbuntáiste lárnach nach féidir a athsholáthar.

Próiseas Caighdeánaithe Táirgthe Deireadh le Deireadh

Déantar ocht gcéim phróiseála caighdeánacha ar phainéil deic urláir cruach réamhdhéanta (gan aon doirteadh coincréite a bheith ag teastáil; tógáil cruach lán-thirim-chóimeála): réamhchóireáil bunábhar → dí-choileáil agus leibhéalú → cabhradh/neartú dromchla → foirmiú rolla leanúnach → monarú stiffener → tionól inmheánach spot-táthú → gearradh beacht ar fhad → iniúchadh agus pacáistiú táirge críochnaithe.

I. Próiseas 1: Iniúchadh agus Pretreatment Ábhar Amh Isteach

1. Glacadh le hAmhábhar: Maidir le cornaí ghalbhánuithe te-tumtha (Q355GD; tiús 1.8–4.0mm; meáchan sciath Z120/Z275g/m²), fíoraigh sonraíochtaí ábhair, meáchan sciath since, agus greamaitheacht brataithe; stiallacha cruach caola (grád ábhar céanna) atá beartaithe le haghaidh stiffeners a rangú agus a stóráil.

2. Uncoiling agus Glanadh: Uncoil an stiall cruach; úsáid a bhaint as scuaba agus rollóirí a bhaint deannaigh chun an dromchla dríodair since, ola, agus imill cuachta a ghlanadh; bileoga a dhiúltú le folúntas sciath nó scratches.

3. Leibhéalú Tosaigh: Bain úsáid as aonad leibhéalta il-rolla chun deireadh a chur le strus an chorna inmheánaigh, ag cinntiú maoile dromchla laistigh de 2mm/2m chun búcla nó mí-ailíniú próifíle a chosc le linn foirmiú rolla ina dhiaidh sin.

II. Próiseas 2: Pretreatment Feidhmeach Dromchla

1. Knurling Dromchla / Brú Rib Trasnánach: Téigh tríd an stáisiún cabhraithe de réir mar is gá chun patrúin frith-duillín a rolladh ar an dromchla; i gcás samhlacha tromshaothair, brúigh go dlúth le spásáil dlúth, easnacha righin trasnánach cuasach-dronnach chun an neart comhbhrú áitiúil a fheabhsú agus an sraonadh ina dhiaidh sin a íoslaghdú.

2. Réamhfhillte Imeall le haghaidh Siúntaí Comhghlasa: Réamhfhillte na himill idirghlasála (cónaisc fireann-baineann) roimh fhoirmiú; cuireann sé seo deireadh leis an ngá atá le séalaithe breise le linn tionól painéil, ag cinntiú feidhmíocht séalaithe chomhtháite.

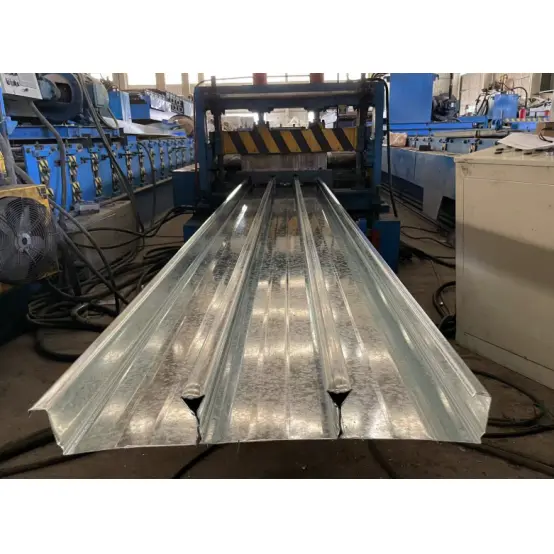

III. Próiseas 3: Foirmiú Rolla Leanúnach Iomlán Uathoibríoch (Fuaimniú Fuar)

1. Téann stiall cruach ghalbhánuithe isteach i líne foirmithe rolla forásach ilchéime, ag dul faoi lúbadh céim ar chéim de réir paraiméadair phróifíle: bun-alt → ballaí taobh ingearacha → painéal ualachiompartha barr → cuas log faoi iamh (airde rib 40/50/70mm). Cruthaítear an painéal mar aonad lárnach aonair gan seams taobh, ar a bhfuil bonn iomlán cothrom (murab ionann agus bun-dromchla míchothrom na deiceála próifíl dúnta).

2. Ceartú ailíniú fíor-ama ar líne: rialaíonn córas fótaileictreach beatha na stiallacha cruach; tá caoinfhulaingt tríthoiseach trasghearrtha cuas ± 0.5mm, agus tá bearna an chomhpháirteach idirghlasála aonfhoirmeach.

3. Táirge leathchríochnaithe déanta: blaosc iniata U-chruthach; leithead clúdach éifeachtach in aghaidh an aonaid 200/250/300mm.

IV. Próiseas 4: Réamhdhéanta na n-easnacha treisithe inmheánacha

1. Tá stiall cruach ghalbhánuithe caol (ábhar céanna) neamhchorraithe agus leveled, ansin gearrtha go fad seasta trí lomadh CNC;

2. Meaisíní lúbthachta CNC baisc-phróiseas U-chruthach nó easnacha athneartaithe cothrom, le spásáil agus sonraíochtaí arna gcinneadh ag líníochtaí dearaidh (eatramh caighdeánach 250/300mm);

3. Déantar imill na n-easnacha a dhíbhurrú, cuirtear péint saibhir since i dteagmháil le limistéir ina bhfuil galbhánú damáiste, agus déantar easnacha a shórtáil agus a chruachadh le húsáid.

V. Próiseas 5: Tionól trí Táthú Spota ar Easnacha Treisithe Inmheánacha

1. Déantar painéil log foirmithe a iompar chuig stáisiún láithreach láithreach picteilín; daingníonn an port an comhlacht painéil chun leithead oscailt cuas comhsheasmhach a chinntiú;

2. Seasann lámh robotic agus cuireann sé na heasnacha athneartaithe réamhdhéanta isteach sa chuas; déantar spottháthú ar fhriotaíocht uaineach (spásáil táthú caighdeánach 300–400mm), ag comhleá na n-easnacha chuig dromchlaí istigh na bplátaí barr agus bun araon chun struchtúr trusanna log ualachiompartha a fhoirmiú, ag cur in ionad an chrios comhbhrú de choincréit teilgthe in-áit;

3. Déantar spotseiceálacha ar na welds a chuas trí chuas chun a chinntiú nach bhfuil aon welds fuar, welds caillte, nó sruthán tríd an ciseal ghalbhánuithe; faigheann láithreacha táthaithe sciath tadhaill áitiúil frith-chreimeadh.

VI. Próiseas 6: Gearr-go-Fad Beachtas Inlíne

1. Déanann sábh eitilte atá faoi rialú servo gearradh dinimiciúil agus an leathán ag bogadh, ag gearradh go faid a bhaineann go sonrach le tionscadail (faid chaighdeánach aonair: 2-9m);

2. Imill ghearrtha a dhíbhuairt agus teagmháil a dhéanamh le haon damáiste tionchair don bhratú ghalbhánuithe ar aghaidheanna deiridh;

3. CNC lúbadh agus gearradh oiriúintí Baile Átha Troim speisialaithe (trims imeall L-chruthach, clúdaigh choirnéil inmheánacha/seachtracha) ag baint úsáide as an ábhar céanna.

VII. Próiseas 7: Cigireacht Chuimsitheach ar Cháilíocht Monarcha ar Tháirgí Críochnaithe

1. Amharciniúchadh

Dromchlaí painéil saor ó scratches, spotaí lom (since in easnamh), nó warping; joints comhghlasála slán agus feistiú go réidh;

2. Fíorú Toiseach

Sampláil ar scála iomlán ar leithead an phainéil, airde rib, fad, agus toisí comhpháirteacha; lamháltais a chomhlíonann caighdeáin chorparáideacha inmheánacha;

3. Tástáil Mheicniúil (Sampláil)

Sampláil randamach ón mbaisc chéanna le haghaidh sraonadh flexural agus tástáil ualaigh deiridh; taifid tástála coinnithe;

4. Fíorú Cúlpháirtí: Seiceáil fardail ar trims imeall, fáinní athneartaithe, agus earraí inchaite suiteála.

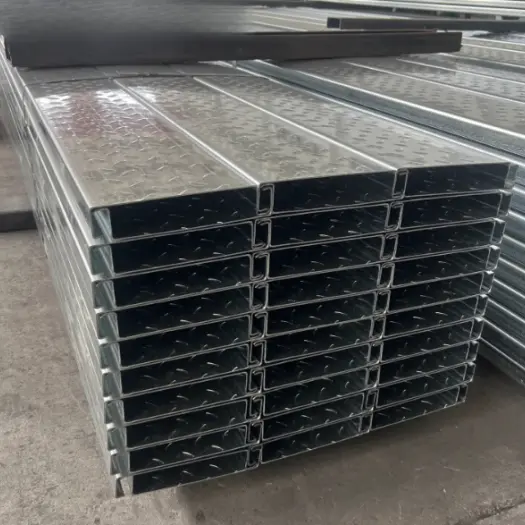

VIII. Próiseas 8: Pacáistiú Catagóirithe, Trádstóráil, agus Loingsiú

1. Painéil den tsonraíocht chéanna atá Cruachta sa treoshuíomh céanna; cosantóirí cúinne rubair curtha idir na painéil chun hailt idirghlasála agus dromchlaí ghalbhánuithe a chosaint;

2. Cuachta le strapping cruach + lipéad aitheantais (múnla, tiús, airde rib, cainníocht, dáta táirgthe);

3. Fillte i scannán stráice rainproof; stóráil deighilte le haghaidh táirgí intíre (brataithe Z120) agus cósta (brataithe Z275).

Paraiméadair Croífheidhmíochta

Próifílí Príomhshrutha: YX40, YX50, YX70 (airde rib 40/50/70mm); a mheas thar ocht bpríomhtháscairí: sonraíochtaí bunábhar, toisí geoiméadracha, féinmheáchan, cumas ualachiompartha meicniúil, teorainneacha sraonaidh, friotaíocht creimeadh, insliú dóiteáin/fuaime, agus gabhálais suiteála.

I. Airíonna Bunábhair Amh

1. Cruach Grád: Bunscoile Q355GD (S355GD); rogha eile Q235GD. Neart Toradh: Q235 ≥ 235 MPa; Q355 ≥ 355 MPa.

2. Tiús Bileog Bonn: 1.8 mm, 2.0 mm, 2.5 mm, 3.0 mm, 3.5 mm, 4.0 mm (úsáid ≥ 3.0 mm le haghaidh iarratais trom-ualach).

3. Caighdeán Galbhánú Hot-Dip (Déthaobhach)

1). Caighdeánach Laistigh: Z120 (120 g/m²); tiús sciath ≥ 42 μm; friotaíocht spraeála salann ≥ 1000 h (gan aon meirge dearg).

2). Timpeallachtaí Taise / Cósta / Ceimiceacha: Z275 (275 g/m²); tiús sciath ≥ 85 μm; friotaíocht spraeála salann ≥ 2000 h (gan aon meirge dearg); AZ150 (Alu-Zinc) ar fáil do thimpeallachtaí ard-chreimeadh.

4. Ribs Stiffening Inmheánach: Déanta den stiall cruach ghalbhánuithe céanna; meaitseálann airde rib airde na cuas próifíle; daingnithe trí láthair táthú.

II. Toisí Geoiméadracha

III. Paraiméadair Meáchan Marbh

· YX40 (bonn leathán 2.0 mm): 14–16 kg/m² (1.4–1.6 kN/m²)

· YX50 (bonn leathán 2.5 mm): 17–19 kg/m² (1.7–1.9 kN/m²)

· YX70 (bonn leathán 3.0 mm): 20–22 kg/m² (2.0–2.2 kN/m²)

I gcomparáid le deicáil ilchodach próifíl dúnta teilgthe (cruach-leathán + coincréit) - a bhfuil meáchan marbh 3.3–3.8 kN/m² aige - cuireann an córas seo laghdú meáchain os cionn 40%. IV. Réise + Ualach Dáilte go hAonfhoirmeach

Staid teorainn inseirbhíse: Rialú sraonaidh L/250 (GB50017)

1. YX40 (2.0mm, Q355) uas-réise gan chladaigh: 2.6-3.0m; caighdeán ualach beo: 2.5kN/m² (oifig); acmhainn ualaigh deiridh: ≥5.0kN/m²

2. YX50 (2.5mm, Q355) uas-réise gan chladaigh: 3.2–3.6m; caighdeán ualach beo: 3.0kN/m² (miondíol / stóráil); acmhainn ualaigh deiridh: ≥6.5kN/m²

3. YX70 (3.0mm, Q355) uasréise gan chladaigh: 3.8–4.2m; caighdeán ualach beo: 3.5–4.0kN/m² (gléasra tionsclaíoch éadrom); acmhainn ualaigh deiridh: ≥8.0kN/m²

I gcás suiteáil leanúnach (tacaíocht il-réise), is féidir an réise a mhéadú 15%–20%, ag teacht suas le 4.5–5.0m.

V. Caighdeáin Rialaithe Sraonaidh

Teorainn sraonaidh inseirbhíse: L/250 (áit arb é L an réise ríofa)

Rochtain tógála sealadach (ualach tiubhaithe 1.0kN): sraonadh meandrach ≤L/200; gan aon dífhoirmiúchán buan tar éis an t-ualach a bhaint

Seiceálacha ar an láthair mhonarcha: tástáil ualach ar shamplaí ón mbaisc chéanna; ní féidir le sraonadh tomhaiste an teorainn dearaidh a shárú níos mó ná 5%.

VI. Paraiméadair Frithsheasmhachta Dóiteáin

1. Painéal lom (cuas log): rátáil friotaíochta dóiteáin 0.25h (lasair-retardant Aicme B1)

2. Cuas líonadh le olann carraig / cadás dóiteáin-resistant: rátálacha de 1.0h, 1.5h, agus 2.0h ar fáil; a chomhlíonann caighdeáin maidir le gléasraí tionsclaíocha agus urranna dóiteáin

3. Cineál croí stroighne foamed: tá an rátáil friotaíochta dóiteáin níos mó ná 2.0h.

VII. Insliú Fuaime agus Paraiméadair Insliú Teirmeach

1. Painéal log (gan líonadh): Insliú fuaime aerbheirthe ≥ 32 dB;

2. Painéal líonta olann carraig: Insliú fuaime ≥ 42 dB; seoltacht theirmeach ≤ 0.04 W/(m·K); go gcomhlíonann sé ceanglais inslithe fuaime le haghaidh lofts agus foirgnimh oifige.

VIII. Paraiméadair Cóimeála agus Suiteála

1. Fastening: scriúnna féin-druileála spásáilte ag 300 mm; spásáil laghdaithe go 200 mm ag tacaí;

2. Siúntaí: Feisteas comhghlasála teanga agus croiche (níl aon séala ag teastáil); ceadaíonn an painéal bun fionraí díreach fóntais agus tráidirí cábla (acmhainn ualaigh fionraí aon phointe ≥ 0.8 kN);

3. In-athchúrsáilte: Tá comhpháirteanna cruach iomlán in-dhíshuite; ráta aisghabhála cruach níos mó ná 95%.

IX. Treoir Roghnúcháin Tapa do Phainéil Deic Urlár Cruach Neamh-Poured Réamhdhéanta

Lochtaí / Oifigí: YX40/YX50; ualach beo 2.5 kN/m²; réise ≤ 3.2 m

Trádstóráil / Monarcha Beaga: YX50/YX70; ualach beo 3.0–3.5 kN/m²; réise ≤ 4.0 m

Foirgnimh Reatha a Iarfheistiú (acmhainn ualaigh struchtúrach teoranta): Tabhair tosaíocht do phróifílí éadroma YX40

CCanna

C1: An mbeidh taithí ag na Painéil Deic Urlár Cruach Neamh-Poured Réamhdhéanta sagging nó dífhoirmiú thar úsáid fadtéarmach?

A: Ní tharlaíonn aon dífhoirmiúchán buan nuair a roghnaítear an painéal de réir sonraíochtaí. Déanaimid tástálacha ualaigh sraonaidh lár-réise roimh an loingsiú, ag rialú go docht ar an teorainn sraonaidh ag L/250 de réir GB50017; Éilíonn suiteáil ar an láthair scriúnna féin-tapála ag eatraimh shonraithe, le dúntóirí breise ag tacaí. Má sháraítear an t-achar gan tacaíocht nó má chuirtear ualaí tiubhaithe i bhfeidhm go heagránach, d'fhéadfadh sraonadh leaisteacha a bheith ann, ach déanfaidh an painéal aisghabháil go huathoibríoch tar éis an t-ualach a bhaint, gan dífhoirmiú do-aisiompaithe.

C2: An féidir na painéil seo a úsáid chun leibhéal mezzanine a chur leis i seanchoimpléasc cónaithe nuair nach féidir na leaca urláir, na bíomaí agus na colúin bhunaidh a threisiú?

A: Cuireann leaca urláir teilgthe isteach ualach marbh os cionn 300 kg/m², ar dócha go sáraíonn sé an cumas dearaidh struchtúrach bunaidh. I gcodarsnacht leis sin, níl ach ualach marbh de 19 kg/m² ag leac neamhtheilgthe an Q355 - díreach 1/18ú den ualach teilgthe-in-áit - rud a chuireann deireadh leis an ngá le bíomaí, colúin nó bunsraitheanna atá ann cheana féin a atreisiú agus ceadú díreach a fháil ó údaráis tithíochta agus tógála.

C3: An dtarlóidh carnadh uisce nó meirge taobh istigh de na cuasáin leac le himeacht ama?

A: Ní má tá sé suiteáilte de réir sonraíochtaí. Tá cuas cuas comhtháite, iata gan aon bhearnaí ingearacha ar an leac, rud a fhágann nach bhfuil aon chosáin ann le haghaidh púscadh uisce. Le húsáid lasmuigh, tá gá le membrane uiscedhíonta barr-dhromchla, agus fágtar bearna draenála 20mm ag foircinn an leac. Úsáideann tionscadail chósta foshraitheanna brataithe AZ150 Al-Zn; cuireann an sciath ilchodach since-alúmanam airíonna féin-leighis, mar sin ní gá péinteáil tadhaill go minic ar imill ghearrtha.

C4: Cad é an difríocht i gcumas réise idir suiteáil leanúnach il-réise agus suiteáil aon-réise?

A: Cuireann tacaíocht leanúnach il-réise go mór le dolúbthacht struchtúrach foriomlán, rud a ligeann don réise méadú 15%-20% don tiús leac céanna. Mar shampla, is é 4.2m an réise uasta do leac aon-réise YX70-3.0mm, ach is féidir le suiteáil leanúnach trí réise 4.9m a bhaint amach. Laghdaíonn sé seo go díreach líon na bíomaí tánaisteacha idirmheánacha agus íslíonn sé costas an phríomh-struchtúr cruach; suiteáil leanúnach an rogha is fearr le haghaidh foirgnimh mhonarchan le greillí colúin mhóra.

C5: An féidir tíleanna nó bratuithe urláir a chur i bhfeidhm thar na leaca neamhtheilgthe níos déanaí?

A: Tá, ach tá gá le ciseal trasdula leibhéalta. Tá cur i bhfeidhm díreach seans maith go spotaí log agus scoilteadh; mar sin, moltar bord stroighne snáithíneach 12mm a leagan ar an dromchla leac mar bhonn leibhéalta sula ndéantar tíleanna nó urláir eapocsa a shuiteáil. Mar sin féin, is féidir leaca le dromchlaí le patrún frith-duillín a bheith brataithe go díreach le péint urláir caitheamh-resistant gan leibhéalú breise.
