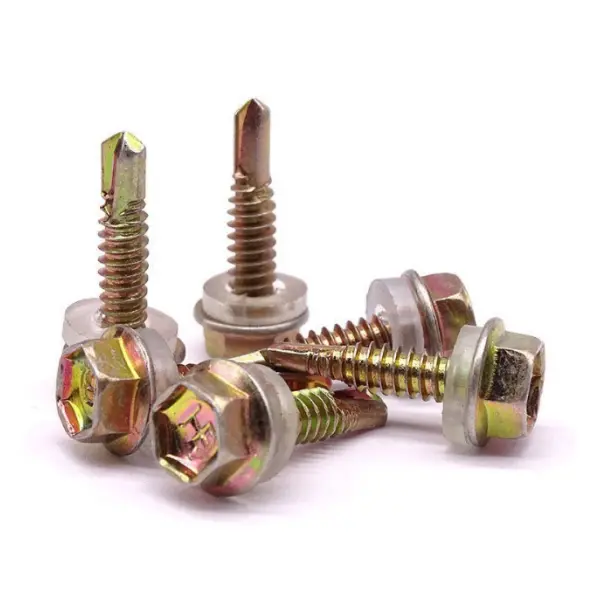

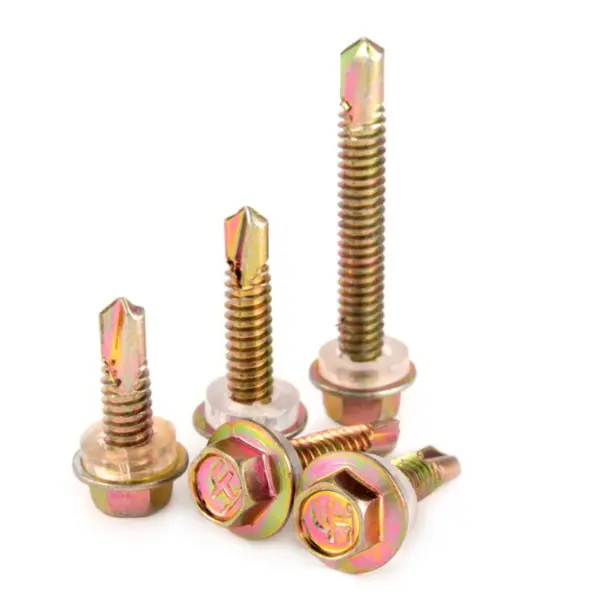

Scriúnna Féin-tapping le haghaidh Córais Cladála Cruach

Tá scriúnna Féin-tapping do Chórais Cladding Cruach deartha go sonrach le haghaidh clúdaigh foirgneamh struchtúr cruach, lena n-áirítear díon, cumhdach balla, agus comhpháirteanna Baile Átha Troim (cosúil le splancadh agus uillinneacha cúinne).

Ábhar: Cruach mheáncharbóin (1022) nó cruach dhosmálta (410/304); teaschóireáilte agus críochnaithe le plating since nó bratuithe ilchodacha.

Croífheidhm: Cuireann sé deireadh leis an ngá atá le réamh-druileáil; déanann sé druileáil, cnagadh agus ceangal in aon chéim amháin. Oiriúnach chun leatháin miotail tanaí (0.5-6mm) a nascadh, mar shampla cruach dath-brataithe, leatháin ghalbhánuithe, agus purlin cruach éadrom-mhéadair.

Ceann: Ceann níocháin heicsidheachúlach; comhoiriúnach le tiománaithe soicéad nó rinsí cumhachta; cuireann sé friotaíocht ard-chasmhóiminte ar fáil agus cuireann sé cosc ​​ar sciorradh.

Pointe: Pointe druileála comhtháite (druileáil casadh mionúr) le feadóga chun an sliseanna a bhaint; in ann druileáil go díreach trí phlátaí cruach.

Snáithe: Snáithe garbh (14 TPI); Soláthraíonn cumas láidir féin-tapping agus fórsa clampála ard.

Críochnaigh Dromchla: galbhánaithe te-tumtha, since daite, nó Dacromet; creimeadh-resistant agus oiriúnach le húsáid lasmuigh.

Cumraíocht Táirge

Áirítear le cóimeáil caighdeánach an comhlacht scriú agus washer séalaithe uiscedhíonach (réamh-chéile); réidh le húsáid láithreach ar an láthair gan gá le suiteáil níocháin láimhe.

1) Comhlacht Scriú (Croí-Chomhpháirt)

Cineál Ceann: Ceann washer heicsidheachúlach; cuireann sé ardchumas ualachiompartha agus feisteas slán sruthlaithe ar fáil. Sonraíochtaí (Coiteann):

o Trastomhas: 5.5mm (#12), 6.3mm (#14)

o Fad: 25-150mm (caithfidh sé dul isteach sa phainéal agus sa chiseal inslithe, le neadú ≥25mm isteach sa purlin)

Pointe druileála: ST4.2–ST6.3, a chomhfhreagraíonn do thiúsanna éagsúla leatháin chruaiche.

2) Washer Séalaithe (Ríthábhachtach le haghaidh uiscedhíonta; réamh-chéile / comhtháite)

Struchtúr: Washer ilchodach comhdhéanta de washer miotail (cruach ghalbhánuithe / cruach dhosmálta) + rubar EPDM.

Feidhmeanna: Uiscedhíonta, cosc ​​sceite, friotaíocht aosaithe, agus friotaíocht aimsire (raon oibriúcháin: -40 ° C go 120 ° C).

Toisí: Trastomhas seachtrach ≥19mm; soláthraíonn sé limistéar teagmhála mór le haghaidh séalaithe iontaofa. 3) Uirlisí Riachtanach (Riachtanach le haghaidh Suiteáil)

Tiománaithe: soicéid heicsidheachúlach 1/4″ (8mm/10mm); eochair iarmharta gan sreang nó druil leictreach

Uirlisí cúnta: Leibhéal biotáille, téip tomhais, teanntán sábháilteachta (le haghaidh oibre ar airde)

Príomhpharaiméadair Feidhmíochta

Neart teanntachta: ≥450 MPa

Cruas dromchla: HRC 35-45 (pointe druileála crua, croí daingean)

Neart tarraingt amach: ≥8700 N (Pláta cruach Q235, 4mm)

Casmhóiminte: ≥10.9 Nm

Friotaíocht spraeála salainn: ≥500 uair (ghalbhánuithe te-tumtha)

Tiús pláta is infheidhme: 0.5-6 mm (ag brath ar shonraíocht an phointe druileála)

Cásanna Iarratais tipiciúla

Dín: Leatháin chruaiche dath-brataithe a shocrú ar ghlanáin chruach (friotaíocht ardaithe gaoithe agus uiscedhíonta)

Cumhdach balla: Leatháin chruach dhath-bhrataithe a fheistiú ar na criosanna balla/na gcromáin

Baile Átha Troim / Gealánacha: Caipíní iomaire, sceimhleacha agus cúinní cúinne dorais/fuinneoga a shocrú

Daoine eile: Córais gléasta fótavoltach (PV), duchtanna aeir, agus clúdaigh foirgneamh cruach tomhsaire solais

Buntáistí Buntáistí a bhaineann le Scriúnna Féin-Tapping do Chórais Cladála Cruach

1. Cuireann sé deireadh le céimeanna réamh-druileála agus cnagadh; suiteáil tapa agus coigilte saothair

2. Ceangal daingean; resistant to loosening agus díorma

3. Ag luí le hábhair éagsúla; an-ilúsáideach

4. Méid dlúth; oiriúnach chun comhpháirteanna ballaí tanaí agus éadroma a nascadh

Difreálaithe

Comparáid: Scriúnna féinchnagtha caighdeánacha géarphointí, boltaí caighdeánacha, agus seamanna dalla

I. Difreálaithe Buntábhachtacha

1. Druileáil agus cheangail chomhtháite; éifeachtacht suiteála an-ard

Gnéithe struchtúr gearrtha pointe druileála tógtha; cuireann sé deireadh leis an ngá atá le réamh-druileáil nó cnagadh. Críochnaítear druileáil, snáithiú agus ceangal in aon chéim amháin, rud a laghdaíonn go suntasach céimeanna an phróisis - atá oiriúnach le haghaidh clúdaigh ar scála mór a shuiteáil ar láithreáin tógála.

2. Ceann flange heicsidheachúlach; fórsa clampála láidir gan slipping

Comhcheanglaíonn sé tiomáint heicsidheachúil seachtrach le aghaidh flange, a cheadaíonn feidhmiú ard-chasmhóiminte le sroicheann leictreacha. Laghdaíonn an dromchla imthacaí mór an baol a bhaineann le stripping snáithe nó lomadh cinn, rud a fhágann go bhfuil sé oiriúnach do choinníollacha a bhaineann le creathadh nó brú gaoithe i struchtúir chruach.

3. Washer ilchodach comhtháite; séalaithe uiscedhíonach den scoth

Réamh-chéile sa mhonarcha le comhpháirteanna miotail agus EPDM. Níochán ilchodach rubair: Taomann sé go tapa i gcoinne dhromchla an phainéil tar éis é a ghéarú; resistant a aosú agus foircneacha teochta; cosc ar sceitheadh ​​uisce ag an bhfoinse; deartha go sonrach le haghaidh córais clúdaigh foirgneamh uiscedhíonta.

4. Ábhar cruaite, atá oiriúnach do naisc miotail

Trí-chruaite le cruas dromchla ard; atá in ann druileáil go hiontaofa trí leatháin chruaiche dath-brataithe 0.5–6mm agus codanna cruach ghalbhánuithe; áirithíonn cruas cothromaithe friotaíocht in aghaidh briste nó stripping snáithe le linn na suiteála, ag tairiscint cumas ualachiompartha níos fearr i gcomparáid le scriúnna féin-tapála caighdeánach.

5. Frithsheasmhacht creimeadh agus aimsire, oiriúnach do thimpeallachtaí lasmuigh

Gnéithe cóireála dromchla caighdeánach cosúil le plating since daite, galbhánú te-tumtha, nó sciath Dacromet; cuireann friotaíocht den scoth le salann spraeála agus meirge; marthanach le haghaidh úsáide fadtéarmach i saoráidí tionsclaíocha faoin aer nó ar an gcósta; oiriúnach le haghaidh iarratais clúdaigh struchtúir cruach lasmuigh.

6. Rannpháirtíocht láidir snáithe, resistant a ardú agus scaoileadh gaoithe

Cinntíonn snáitheanna garbh féin-tapála speisialaithe rannpháirtíocht dhian le purlins cruach; soláthraíonn sé frithsheasmhacht den scoth maidir le tarraingt amach agus duillín; seasann sé le hualaí láidre gaoithe ar dhíonta agus cuireann sé i gcoinne scaoileadh le himeacht ama.

II. Comparáid le cineálacha ceanglóir eile (teorainneacha)

1. Vs. scriúnna caighdeánach féin-tapála géarphointe: Costas aonaid níos airde; mí-oiriúnach d'fhoshraitheanna neamh-mhiotalacha mar adhmad nó plaisteach.

2. Vs. boltaí caighdeánacha: Cumas ualachiompartha níos ísle; ní féidir é a úsáid le haghaidh hailt ualachiompartha príomhúla struchtúracha; oiriúnach ach amháin le haghaidh córais clúdaigh agus naisc leatháin tanaí.

3. Vs. seamanna dalla: Ligeann sé díchóimeáil agus cothabháil arís agus arís eile (murab ionann agus seamanna aonúsáide); áfach, tá friotaíocht seismeach agus caoinfhulaingt maidir le dífhoirmiúchán arís agus arís eile níos ísle ná iad siúd a bhaineann le dúntóirí struchtúracha ard-neart.

Próiseas Suiteáil ar an láthair

Scriúnna Féintapála do Chórais Chumhdaigh Cruach Cásanna Infheidhme: Dín monarchan, cumhdach balla (leatháin chruaiche dath-brataithe), gealánacht agus Baile Átha Troim cúinne, córais clúdaigh cruach le tomhas solais, etc.; Leanann suiteáil sonraíochtaí ginearálta maidir le tógáil clúdaigh struchtúir cruach.

I. Ullmhúchán Tógála

1. Cigireacht Ábhar

Fíoraigh sonraíochtaí, fad, agus sciath frith-chreimeadh; iniúchadh a dhéanamh ar leicneáin ilchodacha réamh-chóimeáilte lena chinntiú go bhfuil siad slán agus saor ó scoite nó scoilteadh; idirdhealú a dhéanamh idir sonraíochtaí pointe druileála chun tiús iomlán na bpainéal a mheaitseáil.

2. Ullmhú Uirlis

Tiománaí soicéad heicseagánach, sreang leictreach luas athraitheach / Ullmhaigh druil cumhachta ríomhaire boise, ag coigeartú na socruithe luas agus chasmhóiminte roimh ré; ullmhaigh freisin beart téip, marcóir, agus scian fóntais.

3. Ullmhú Dromchla Bonn

A chinntiú go bhfuil dromchlaí na bpainéal agus na gcromáin saor ó bhruscar, ó mheirge scaoilte nó ó shrutháin; a chinntiú go bhfuil hailt forluí an phainéil mín agus go bhfuil dromchlaí an phainéil saor ó warping.

4. Leagan Amach agus Suímh

Línte Léim de réir na líníochtaí chun an spásáil scriú a chinneadh, ag cinntiú ailíniú cothrománach agus ingearach.

II. Oibríochtaí Suiteála agus Fastála

1. Ailínigh agus feistiú na painéil le chéile, iad a dhaingniú go sealadach chun a chinntiú go gcomhlíonann an leithead forluí sonraíochtaí dearaidh.

2. Cuir brú ingearach le dromchla an phainéil agus tú ag druileáil; ailíniú ingearach a chothabháil - tá cosc ​​dian ar scriúnna claonta nó tiomána ar uillinn.

3. Druileáil agus ceangail ar luas seasta, rud a ligeann don rinn féin-druileála dul isteach sa phainéal agus ar an purlin; seachain fórsa tobann nó iomarcach chun cosc ​​a chur ar an rinn druileála a bhriseadh nó an painéal a dhífhoirmiú.

4. Caighdeán Fastening: Ba chóir don flange an washer ilchodach a chomhbhrú ionas go mbeidh an gasket rubair comhbhrúite go cothrom agus go leathnaíonn sé beagán amach; ná bí ró-dhian, mar is féidir leis seo an gasket rubair a scoilteadh nó dromchla an phainéil a fhleascadh agus a sceitheadh.

5. Seicheamh Suiteála: Lean ar aghaidh ó lár an réise i dtreo an dá cheann agus ón lár amach chun an strus carntha sna painéil a íoslaghdú.

III. Príomhphointí Suiteála do Limistéir Éagsúla

1. Maidir le painéil dín, cuir scriúnna suite ar chliatháin na corrugations; tá sé toirmiscthe scriúnna a thiomáint isteach sna trachanna (mar go bhfuil carnadh uisce agus sceitheadh ​​​​mar thoradh air seo); spásáil... Cloí go docht leis na líníochtaí, le béim ar leith ar dhlús an cheangail a mhéadú timpeall an iomaire, sceimhleacha agus gáitéir.

2. Suiteáil painéil balla ingearach ó bhun go barr; dlús scriú a mhéadú ag hailt forluí chun séala uiscedhíonta a chinntiú.

3. Cuir nasc dúbailte i bhfeidhm ag Baile Átha Troim, flashing cúinne, agus pointí dúnta, le scriúnna a dháileadh go cothrom ar an dá thaobh den chúinne chun tlú imeall nó sceitheadh ​​uisce a chosc.

IV. Iniúchadh agus Cosaint ar Obair Chríochnaithe

1. Cigireacht amhairc chuimsitheach: Cinntigh go bhfuil na scriúnna ingearach agus go cothrom spásáilte, agus go bhfuil na leicneáin slán agus suite i gceart.

2. Cinntigh go bhfuil dromchlaí an phainéil saor ó chlaonta nó scratches suntasacha agus go bhfuil na rónta forluí slán.

3. Cosc a chur ar chéimniú, ar chreach nó ar bhualadh ar limistéir chríochnaithe chun scaoileadh scriú nó teip séala a chosc.

4. Déan aon leicneáin damáiste nó scriúnna mí-ailínithe a athsholáthar láithreach nó a athoibriú.

V. Toirmisc ar Thógáil

1. Ná bain nó athsholáthar leicneáin ilchodacha bunaidh; tá cosc ​​dian ar shuiteáil gan leicneáin.

2. Ná tiomáin na scriúnna ar uillinn nó ná bí ró-dhian le casmhóimint iomarcach, mar d'fhéadfadh sé seo a bheith ina chúis le sceitheadh ​​nó le briseadh scriú.

3. Ná húsáid scriúnna le pointí druil caite nó snáitheanna damáiste.

4. Seachain suiteáil lasmuigh le linn báistí nó nuair a bhíonn dromchlaí painéil fliuch.

Príomhpharaiméadair Feidhmíochta na Scriúnna Féin-tapping do Chórais Cladach Cruach

I. Bunábhar agus Cóireáil Dromchla

1. Ábhar bonn: Cruach chaighdeánach 1022 cruach meáncharbóin (múchadh-cruaite); 410/304 cruach dhosmálta le haghaidh timpeallachtaí ard-chreimeadh

2. Cóireáil teasa: Trí-chruachan (dromchla crua, croí diana)

3. Frith-chreimeadh dromchla: plating since daite, galbhánú te-tumtha, Dacromet, fosfatáil

4. Níochán meaitseála: Tacaíocht cruach ghalbhánuithe + rubar EPDM (séala resistant aimsir)

II. Cruas agus Airíonna Meicniúla

1. Cruas dromchla: HRC 35-45 (cinntíonn sé cumas druileála, cosc ​​ar bhriseadh barr)

2. Neart teanntachta: ≥450 MPa

3. An chasmhóimint deiridh: ≥10.9 N·m (sonraíochtaí caighdeánacha)

4. Cumas tarraingt amach (meaitseála le leathán cruach 0.5-4mm + purlin): ≥8700 N

III. Sonraíochtaí agus Paraiméadair Snáithe

1. Méideanna ainmniúla coitianta: ST5.5, ST6.3 (príomhshrutha do thionscadail innealtóireachta)

2. Cineál snáithe: Snáithe garbh féin-tapping; próifíl géar, greim láidir

3. Cineál pointe druileála: Pointe caighdeánach féin-druileála; oiriúnach le haghaidh leatháin thiúis de 0.5-6 mm

IV. Paraiméadair Washer Séalaithe

1. Teocht oibriúcháin: -40 ° C go 120 ° C; resistant a aosú ard/teocht íseal

2. Feidhmíocht: Uiscedhíonach, turraing-ionsú, cosc ​​a bhrú damáiste do leatháin; shaol seirbhíse ≥10 bliain

3. Struchtúr: Réamh-chéile mar aonad amháin sa mhonarcha; neamh-scoite

V. Paraiméadair Frith-chreimeadh agus Friotaíocht Aimsire

1. Sinc daite: Friotaíocht spraeála salann ≥200 h; oiriúnach do limistéir mhonarcha laistigh / tirim

2. Galbhánú te-tumtha / Dacromet: Friotaíocht spraeála salainn ≥500 h; oiriúnach le haghaidh timpeallachtaí lasmuigh, tais, agus cósta

VI. Paraiméadair Suiteáil agus Úsáide

1. Ceanglais cheangail: Ní mór washer a bheith comhbhrúite go cothrom; seachaint ró-ghéarú chun scoilteadh rubair nó eangú dromchla leatháin a chosc

2. Doimhneacht druileála: Tar éis an leathán daite a threá, ní mór go mbeadh ≥25 mm leabú éifeachtach isteach sa purlin cruach

3. Feidhmchlár: Leatháin chumhdaigh tanaí a nascadh (díon, painéil bhalla, gealánacha / Baile Átha Troim); nach bhfuil le húsáid i hailt struchtúracha ualachiompartha príomhúla
