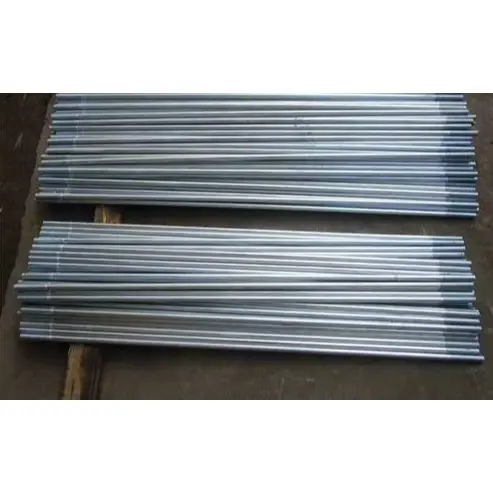

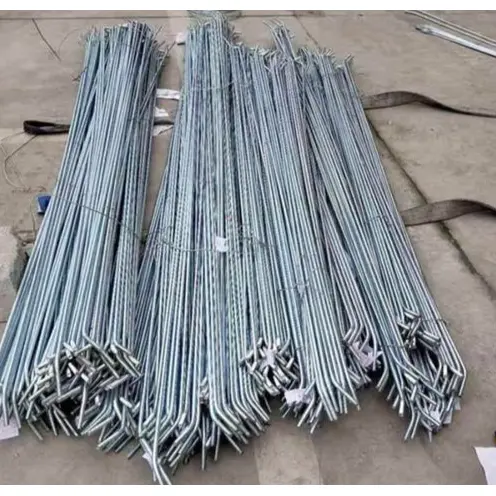

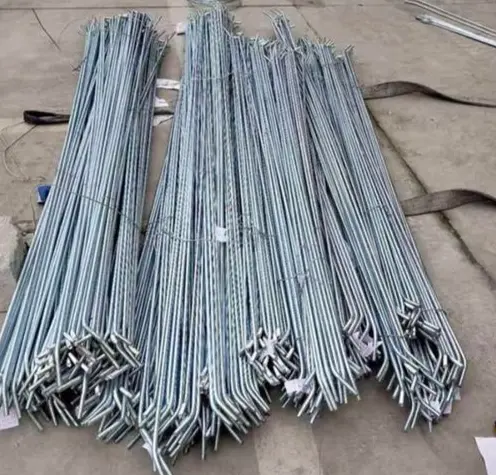

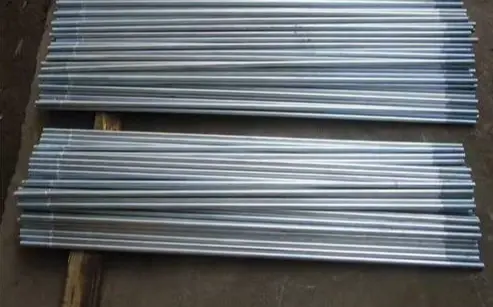

Slatanna Ceangail Cruach Galvanized le haghaidh Bracing Struchtúrtha

Is comhpháirteanna struchtúracha cruach cruinne iad Slata Ceangail Cruach Galvanized le haghaidh Bracing Struchtúrtha (ar a dtugtar barraí ceangail ghalbhánuithe te-tumtha nó slata teannas cruach) a úsáidtear i struchtúir chruach - cosúil le gléasraí tionsclaíocha, díonta, ballaí agus córais gléasta fótavoltach - chun fórsaí teanntachta a sheasamh, ualaí cothrománacha a aistriú, purlins agus criosanna balla a chobhsú, agus éagobhsaíocht cliathánach a chosc.

Sainmhíniú agus Cumraíocht Táirge

I. Eolas Bunúsach Táirge

Ábhar: Caighdeán Q235B; Q355B le haghaidh feidhmchláir ard-ualaigh. Téann cruach bhabhta faoi líníocht fuar, múchadh agus faghartha, agus snáithithe ag an dá cheann.

Frith-chreimeadh: galbhánaithe te-tumtha (HDG); tiús sciath since ≥70–100μm; oiriúnach do thimpeallachtaí cósta lasmuigh nó an-chreimneach.

Feidhm: I measc na gcineálacha tá slata ceangail dhíreacha (barraí comhionannas vótaí cothrománacha), slata ceangail trasnánach (braces glúine / bracing gaoithe), agus slata ceangail coigeartaithe turnbuckle (teannas inchoigeartaithe).

II. Cumraíocht Críochnaithe (Comhthionól Caighdeánach)

1) Comhlacht Slat Ceangail (1 phíosa)

Trastomhas: φ8/10/12/14/16mm (φ12 is coitianta).

Snáitheanna: M8/M10/M12/M14/M16 ag an dá cheann (meaitseála le trastomhas); is é fad an tsnáithe 2d–3d an foirceann.

Fad: Saincheaptha bunaithe ar réise; caoinfhulaingt ±5mm; ar fáil i leaganacha snáithithe go hiomlán snáithithe nó dúbailte.

Dromchla: galbhánaithe te-tumtha; friotaíocht spraeála salann ≥500h.

2) Accessories Fastening (1 sraith do gach deireadh)

Cnónna Heics: Grád 4.8 / Grád 8; galbhánaithe te-tumtha. · Leicneáin árasán: Q235 / ghalbhánuithe; brú a dháileadh agus scratching a chosc.

· Leicneáin earraigh / cnónna glasála: Cosc a chur ar scaoileadh de bharr creathadh (éigeantach maidir le criosanna dín / ualaigh gaoithe).

3) Coigeartú / gabhálais nasc (roghnach bunaithe ar riachtanais)

·Turnbúclaí (coigeartóirí slata ceangail): Cineálacha forc-deireadh nó coirp dúnta; brionnaithe ó 45 # cruach, ghalbhánuithe te-tumtha; raon coigeartaithe: ±50-150mm.

· Plátaí Lug / plátaí ceangail: Q235B/Q355B; tiús ≥10mm; galbhánuithe te-tumtha; chun ceangal le purlins / bíomaí / colúin.

·Cosantóirí snáithe: Cosc a chur ar dhamáiste snáithe nó creimeadh le linn iompair / suiteála.

· Feadáin strut (do shlatanna comhbhrú): φ42/48 píopa cruach le slat ceangail inmheánach; cinntíonn sé cobhsaíocht faoi chomhbhrú.

III. Forbhreathnú Tapa ar Phríomhpharaiméadair

·Ábhar: Q235B (σₛ ≥ 235MPa) / Q355B (σₛ ≥ 355MPa).

· Neart teanntachta: ≥400MPa (Q235) / ≥470MPa (Q355).

· Sciath ghalbhánuithe: ≥85μm (amuigh faoin aer), ≥100μm (cósta).

·Sonraíochtaí coitianta: φ12 (M12), fad 1–6m.

IV. Cásanna Iarratais tipiciúla

·Díonta monarchan: Slatanna ceangail dhíreacha (idir purlins) + slata ceangail trasnánach (friotaíocht gaoithe) + turnbuckles (coigeartú teannas).

·Clúdach balla: Slatanna ceangail trasnánacha le haghaidh criosanna balla; bulging balla nó díláithriú cliathánach a chosc.

·Córais gléasta PV: slata ceangail fadaimseartha / trasnacha; cobhsaíocht a fheabhsú i gcoinne ualaí gaoithe agus sneachta. Buntáistí Croí

1. Meirge agus friotaíocht creimeadh: Déanann an sciath ghalbhánuithe iad oiriúnach do choinníollacha oibriúcháin lasmuigh agus tais.

2. Ard-neart teanntachta: Cuireann sé srian éifeachtach ar smacht purlin agus feabhsaítear rigidity struchtúrach foriomlán.

3. Fad inchoigeartaithe: Is féidir faid a mhionchoigeartú ar an láthair, rud a chinntíonn inoiriúnaitheacht suiteála ard.

4. Éifeachtúlacht: Meáchan éadrom agus éifeachtach ó thaobh costais, ag éascú suiteáil bhaisc áisiúil.

Buaicphointí Difreála

I. I gcomparáid le Cruach Dubh / Slatanna Ceangail Péinteáilte

1. creimeadh níos fearr agus friotaíocht aimsir

Déantar galbhánú cuimsitheach te-tumtha; blocann an sciath tiubh, atá nasctha le miotalóireacht, taise agus spraeáil salainn, rud a ligeann d'úsáid fhadtéarmach i dtimpeallachtaí lasmuigh, tais nó cósta. I gcodarsnacht leis sin, meirgeann páirteanna caighdeánacha cruach dubh go héasca, agus craiceann bratuithe péinte nó calóg, rud a fhágann go mbíonn gá le meirge a bhaint go minic agus a athphéinteáil - rud a fhágann costais chothabhála arda.

2. Saol seirbhíse níos faide

Tá saol seirbhíse níos mó ná 20 bliain faoi ghnáthchoinníollacha - i bhfad níos airde ná páirteanna péinteáilte (3-5 bliana) - rud a fhágann go bhfuil siad oiriúnach do struchtúir chruach bhuana lasmuigh ar nós foirgnimh mhonarchan agus córais gléasta fótavoltach.

3. Sláine dromchla den scoth

Tá an sciath since caitheamh-resistant agus tionchar-resistant, a íoslaghdú damáiste le linn iompair agus suiteála. Tá na snáitheanna frithsheasmhach in aghaidh meirge agus urghabhála, rud a chinntíonn díchóimeáil réidh le linn cothabhála sa todhchaí.

4. Cuma aonfhoirmeach agus iniúchadh éasca

Tá bailchríoch airgid-liath comhsheasmhach ann, rud a ligeann do shainaithint amhairc na sonraíochtaí agus na cáilíochta ar an láthair go héasca.

II. I gcomparáid le Slata Ceangail Cruach Dhosmálta

1. Cóimheas costais-feidhmíochta den scoth

Tá costais soláthair i bhfad níos ísle ná iad siúd a bhaineann le slata ceangail cruach dhosmálta; faoi ​​choinníollacha creimneach caighdeánacha, tá an fheidhmíocht fhoriomlán inchomparáide, rud a fhágann laghduithe suntasacha ar chostais tionscadail.

2. Airíonna meicniúla cobhsaí

Go príomha a mhonaraítear as cruach Q235B/Q355B; go gcomhlíonann neart agus déine na ceanglais ualaigh teanntachta do struchtúir chruach, ag cinntiú cumas ualachiompartha iontaofa agus friotaíocht le dífhoirmiú.

3. Inoiriúnaitheacht ardphróiseála

Faid agus snáithiú inoiriúnaithe; comhoiriúnach le gabhálais cosúil le turnbuckles agus feadáin spacer, ag tairiscint solúbthachta le haghaidh suiteáil ar an láthair, ailíniú, agus teannas.

III. Buntáistí Uathúla

1. Ualachiompartha dírithe agus struchtúr simplí: Láimhseálann ualaí teanntachta go príomha; éadrom agus spás-éifeachtach; cuireann sé srian go héifeachtach le díláithriú cliathánach purlins agus criosanna balla, ag feabhsú cobhsaíocht struchtúrach iomlán; feidhmíonn sé mar bhall teannas simplí, éifeachtach i struchtúir chruach.

2. Córas tacaíochta cuimsitheach: Ag luí le sraith iomlán gabhálais - cosúil le cnónna ghalbhánuithe, leicneáin, turnbuckles, agus plátaí gusset - ina bhfuil cóireálacha frith-chreimeadh meaitseála chun creimeadh ghalbhánuithe a chosc agus cosaint aonfhoirmeach a chinntiú.

3. Suiteáil áisiúil: Ceadaíonn dearadh snáithithe dúbailte do mhionchoigeartú teannas agus ailíniú trí úsáid a bhaint as cnónna, rud a fhágann go bhfuil ardéifeachtúlacht ann le linn na tógála agus an choigeartaithe.

IV. Teorainneacha Gearra

1. Feidhmíocht i dtimpeallachtaí crua: Tá friotaíocht creimthe níos lú ná cruach dhosmálta i dtimpeallachtaí atá an-chreimneach nó go láidir aigéadach/alcaileach.

2. Costas: Tá praghas aonaid níos airde ná slata comhionannas vótaí iarainn dubh caighdeánach, rud a fhágann go bhfuil infheistíocht tosaigh beagán níos airde.

V. Achoimre Roghnúcháin

· Timpeallachtaí tirim faoi dhíon, struchtúir shealadacha, nó rialú costais dian → Roghnaigh cruach dhubh nó slata ceangail péinteáilte.

· Suíomhanna lasmuigh/nochta, limistéir chósta, coinníollacha creimthe caighdeánacha, nó gá le feidhmíocht fadtéarmach, saor ó chothabháil → Tabhair tosaíocht do shlatanna ceangail cruach ghalbhánuithe.

· Timpeallachtaí ceimiceacha le mór-chreimeadh nó ceanglais ard glaineachta → Roghnaigh slata ceangail cruach dhosmálta.

Próiseas Tógála ar an Láthair

Tá Slatanna Ceangail Cruach Galvanized le haghaidh Brasáil Struchtúrtha infheidhme maidir le: Slatanna ceangail purlin monarchan, slata ceangail balla, slata ceangail gléasta PV, agus slata ceangail coigeartaithe turnbuckle. Is gnách go mbíonn bunábhar cruach cruinne galbhánaithe Q235B/Q355B; Comhlíonann suiteáil caighdeáin struchtúr cruach.

I. Ullmhúchán Tógála

1. Cigireacht ábhair: Fíoraigh trastomhas slat ceangail, fad, agus sonraíochtaí snáithe; seiceáil le haghaidh sciath ghalbhánuithe fuaime agus cinntigh go bhfuil snáitheanna saor ó chrochóga, ó mheirge nó ó ranna stiallta; a chinntiú go bhfuil gabhálais (cnónna ghalbhánuithe, leicneáin árasán, leicneáin earraigh, turnbuckles, plátaí gusset) i riocht maith. Toirmeasc go docht ar gabhálais de shonraíochtaí éagsúla nó de phróisis déantúsaíochta éagsúla a mheascadh.

2. Ullmhúchán uirlisí: Wrenches, soicéid, beart téip, eiseamláirí pluiméireachta, agus casúir láimhe; le haghaidh coigeartú slata ceangail, ullmhaigh barraí préacháin agus ranna teannas; a chinntiú go bhfuil trealamh sábháilteachta iomlán ar fáil le haghaidh oibre ar airde. 3. Fíorú bonn: Cinntigh go gcloíonn plátaí ceangail agus poill/trastomhas réamh-druileáilte le haghaidh bíomaí, colúin, purlins agus criosanna balla leis na líníochtaí; a chinntiú go bhfuil na comhpháirteanna suite i gceart agus go daingean socraithe go sealadach.

4. Mionteagasc teicniúil: Sainmhínigh go soiléir na ceanglais maidir le leagan amach, fána, agus teannas le haghaidh slata ceangail, ag idirdhealú idir na sonraíochtaí suiteála le haghaidh slata comhionannas vótaí díreach, slata ceangail trasnánach, agus slata ceangail turnbuckle.

II. Próiseas Suiteála agus Príomhphointí Oibriúcháin

(A) Slatanna ceangail snáithithe caighdeánacha dhá cheann (slata ceangail dhíreacha/trasnacha)

1. Cur isteach: Snáithe dhá cheann an tslat comhionannas vótaí trí na poill réamh-druileáilte sna comhpháirteanna go seicheamhach, ag cinntiú go bhfanann an tslat díreach gan kinks nó twists.

2. Socrúchán cúlpháirtí: Suiteáil comhpháirteanna san ord níocháin árasán → washer earrach → cnó; an scoilt sa washer earrach a thuisleadh chun éifeacht frith-scaoilte a chinntiú.

3. Géarú tosaigh: Déan cnónna go siméadrach ag an dá cheann chun teannas bunúsach a chur i bhfeidhm agus deireadh a chur le looseness sna comhpháirteanna.

4. Géarú deiridh: Déan níos doichte i gcéimeanna, ag cur fórsa i bhfeidhm go comhuaineach ag an dá cheann chun teannas aonfhoirmeach agus straightness iomlán a chinntiú; ná déan níos doichte go hiomlán taobh amháin ag an am, mar is cúis le mí-ailíniú comhpháirte agus tiúchan struis logánta.

5. Ailíniú: Seiceáil straightness agus claonta ag baint úsáide as plumb bob nó teaghrán ailínithe; suíomhanna cnó mionchoigeartaithe de réir mar is gá.

(B) Slatanna ceangail turnbuckle (cineál inchoigeartaithe)

1. Ceangail dhá cheann an tslat cheangail leis na nóid struchtúracha agus na cnónna a shuiteáil go scaoilte.

2. Rothlaigh an comhlacht turnbuckle chun teannas a choigeartú, ag rialú tightness foriomlán chun a chinntiú go gcomhlíonann geoiméadracht struchtúrach agus ingearachacht sonraíochtaí dearaidh.

3. Nuair a bheidh sé coigeartaithe, glas na cnónna frith-scaoilte ar an dá thaobh den turnbuckle chun rothlú nó scaoileadh le linn seirbhíse a chosc.

4. I gcás grúpaí slata comhionannas vótaí comhthreomhar, cinntigh teannas comhsheasmhach agus dáileadh cothrom ualaigh.

(C) Suiteáil le feadáin spacer

Snáithe an tslat comhionannas vótaí tríd an taobh istigh den fheadán cruach spacer; shuiteáil leicneáin agus cnónna ar na hailt snáithithe protruding ón dá cheann. Cinntigh go n-oireann an feadán spacer go sruthlaithe in aghaidh na gcomhpháirteanna (go hingearach nó go cothrománach) gan bearnaí a chlaonadh nó a fhágáil.

III. Riachtanais Tógála de réir Suímh

1. Slatanna comhionannas vótaí purlin díon: Caithfidh slata comhionannas vótaí cothrománacha fanacht ar leibhéal, agus ní mór slata ceangail trasnánach a shuiteáil ag na huillinneacha deartha; ní mór na slata ceangail go léir a theannadh agus a theannadh chun deireadh a chur leis an bhog agus feabhas a chur ar chobhsaíocht iomlán na gcrannáin.

2. Slatanna ceangail balla: Suiteáil go seicheamhach ó bhun go barr agus ag rialú ingearachacht na gcomhpháirteanna balla; cinntigh nach gcuirfidh slata ceangail isteach ar dhoirse, ar fhuinneoga nó ar phainéil chumhdaigh.

3. Naisc choirnéil agus deiridh: Cinntigh go bhfuil gach feisteas iomlán, cuir bearta dé-frith-scaoilte i bhfeidhm, agus cuir atreisiú breise i bhfeidhm i gceantair atá faoi réir ualaí gaoithe ard.

IV. Iniúchadh agus Cosaint ar Obair Chríochnaithe

1. Amharciniúchadh: Caithfidh slata ceangail a bheith díreach gan lúbadh, agus ní mór go mbeadh an sciath ghalbhánuithe saor ó dhamáiste forleathan; ní mór feistis a bheith iomlán, le cnónna tightened go hiomlán agus leicneáin earraigh comhbhrúite go hiomlán.

2. Cigireacht fheidhmiúil: Caithfidh an tionól a bheith saor ó looseness nó wobbling; caithfidh toisí struchtúracha agus uillinneacha claonta cloí leis na líníochtaí.

3. Cosaint na hoibre críochnaithe: Tá sé toirmiscthe céimniú a dhéanamh ar na slata ceangail nó an sciath ghalbhánuithe, nó cur isteach air nó dhó táthú a dhéanamh; cosc a chur ar éilliú moirtéal nó ola ar limistéir snáithithe.

4. Déan scratches logánaithe sa sciath ghalbhánuithe a dheisiú go pras trí phéint saibhir since a chur i bhfeidhm chun cosaint creimeadh a athbhunú.

V. Toirmisc ar Thógáil

1. Tá toirmeasc dian ar leicneáin árasán nó leicneáin earraigh a fhágáil ar lár, tacair neamhiomlána feistis a shuiteáil, nó meascadh i bhfeistis neamh-ghalbhánuithe.

2. Tá toirmeasc ar bhrú, casadh nó úsáid a bhaint as téamh lasair chun slata ceangail a dhíreachú chun damáiste ábhartha nó teip ar an sciath ghalbhánuithe a sheachaint.

3. Ná húsáid slata ceangail a bhfuil snáitheanna damáiste déanta orthu, bratuithe ghalbhánuithe go mór á scamhadh, nó dífhoirmiú/lúbthacht.

4. Tá cosc ​​dian ar chnónna ró-thightening chun stripping snáithe nó dífhoirmiú comhpháirteanna a chosc.

5. Bearta cosanta a chur i bhfeidhm le linn tógála lasmuigh i aimsir na coise tinne chun meirge de bharr carnadh fada uisce ar snáitheanna a chosc.

Príomhpharaiméadair Feidhmíochta na Slata Ceangail Cruach Galvanized le haghaidh Bracing Struchtúrtha

Caighdeáin: GB/T 700, GB/T 13912, GB 50017

I. Bunábhar agus Airíonna Meicniúla

1. Ábhair Choitianta

· Caighdeán: Q235B; Dualgas Trom/Réise Fada: Q355B

2. Táscairí Meicniúla

3. Sonraíochtaí slat: Trastomhais choitianta: φ8, φ10, φ12, φ14, φ16 mm; Fad: Saincheaptha in aghaidh na líníochtaí (caighdeánach 1-6m); Caoinfhulaingt Fad: ±5 mm

II. Paraiméadair Snáithe

1. Sonraíochtaí Snáithe: Meaitseáil le trastomhas cruach bhabhta (M8, M10, M12, M14, M16)

2. Cineál Snáithe: Snáithe seachtracha dúbailte; Tá fad snáithe ag gach deireadh 2-3 huaire an trastomhas ainmniúil

3. Beachtas Snáithe: 6g; oiriúnach réidh, frith-urghabháil

III. Airíonna Cumhdaithe Galbhánaithe (b'fhearr le galbhánú te-tumtha)

1. Tiús Cumhdach

· Úsáid chaighdeánach lasmuigh: ≥70 μm

· Timpeallachtaí cósta / an-chreimneach: ≥85 μm

2. Greamaitheacht: Banna metallurgical; gan feannadh ná scealpadh ar thionchar

3. Friotaíocht creimeadh: Tástáil spraeála salann ≥500 h; saol seirbhíse > 20 bliain faoi ghnáthchoinníollacha lasmuigh

IV. Paraiméadair Cúlpháirtí

1. Grád Cnó: Aicme 4.8 / Rang 8; galbhánú te-tumtha (ábhar céanna); cruinneas oiriúnach le snáitheanna

2. Washer Maol: ábhar Q235, ghalbhánuithe te-tumtha; dáileann brú teagmhála; a chosnaíonn péint/brat an chomhpháirt

3. Washer Earraigh: Ard-elasticity; a úsáidtear go príomha i limistéir ard-chreathadh nó gaoithe ard chun scaoileadh a chosc

4. Turnbuckle (Inchoigeartaithe): Ábhar: Cruach brionnaithe 45#, galbhánaithe go hiomlán dip te; raon coigeartaithe caighdeánach: ±50–150 mm mm

V. Paraiméadair Úsáide agus Suiteála

1. Modh luchtaithe: Deartha le haghaidh ualaí teanntachta amháin; tá toirmeasc dian ar nochtadh do chomhbhrú, lúbadh, nó ualaí cliathánach.

2. Riachtanais suiteála: Ní mór don tslat cheangail fanacht díreach, saor ó casadh nó kinking; ní mór cnónna ag an dá cheann a dhéanamh níos doichte go siméadrach.

3. Oiriúnacht comhshaoil: Raon teochta oibriúcháin -20 ° C go 80 ° C; seachain teagmháil fhada le haigéid láidre nó alcailí láidre.

VI. Tréithe Breise

1. bailchríoch dromchla: Neamhlonrach airgid-liath ar fud le dathú aonfhoirmeach; resistant a chaitheamh agus tionchar.

2. Ath-inúsáidteacht: Soláthraíonn an sciath snáithe ghalbhánuithe lubrication dúchasach, rud a chuireann cosc ​​ar an tionól snáitheanna a urghabháil nó a stialladh le linn díchóimeála le haghaidh cothabhála.
