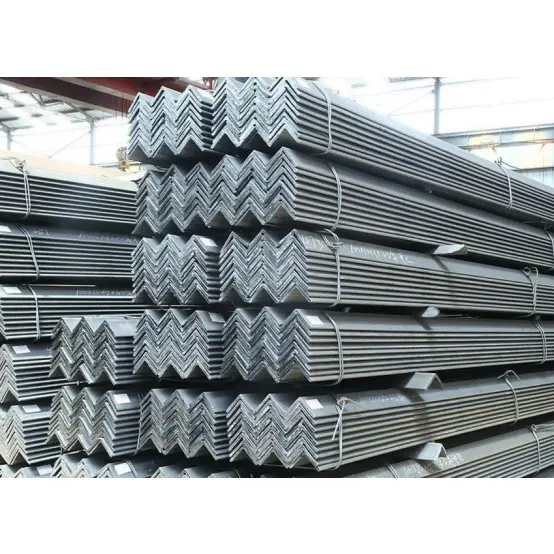

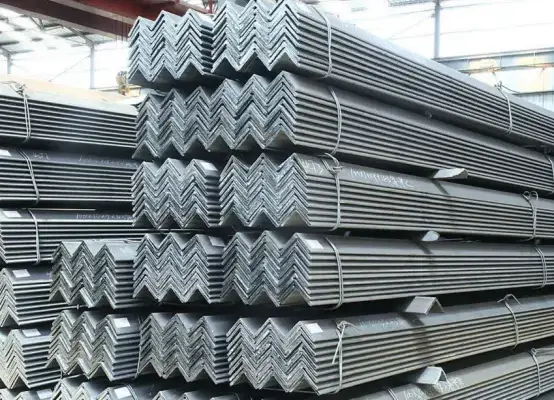

Barraí Uillinn Cruach Struchtúrtha Galbhánaithe

Tá barraí uillinn cruach struchtúracha ghalbhánuithe meáchan éadrom, éifeachtach ó thaobh costais, agus éasca le próiseáil agus suiteáil. Leis na trasghearrthacha dlúth agus ilúsáideacha, úsáidtear iad go minic le haghaidh naisc struchtúracha, bracing, atreisiú purlin, ráillí, tacaí, páirteanna leabaithe, agus comhpháirteanna cúnta éagsúla. Úsáidtear go forleathan iad in áiseanna tionsclaíocha, tionscadail chathrach, suiteálacha leictrimheicniúla, agus trádstóráil, is ábhar cúnta ard-toirte iad i dtógáil cruach.

Tréithe Barraí Uillinn

I. Tréithe Meicniúla agus Tras-Rannacha

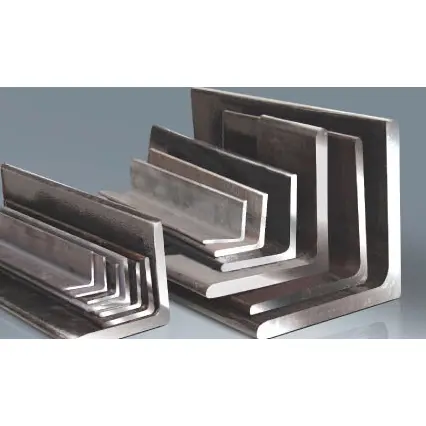

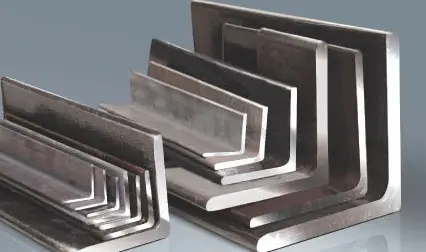

1. Trasghearradh L-chruthach; struchtúr éadrom. Seasann siad go príomha le fórsaí aiseach, fórsaí lomadh, agus chuimhneacháin lúbthachta áitiúla. Mar gheall ar righineacht iomlán réasúnta íseal, níl siad oiriúnach lena n-úsáid mar chroí-chomhpháirteanna ualachiompartha ar nós bíomaí nó colúin is mó.

2. Mar thoradh ar thógáil aon-phíosa te-rollta tá strus iarmharach íseal agus airíonna ábhair aonfhoirmeacha, rud a fhágann go bhfuil siad resistant a scoilteadh nó dífhoirmiú faoi ualach.

3. Tairgeann uillinneacha cos comhionann dáileadh ualach siméadrach, agus ceadaíonn uillinneacha cos éagothroime roghnú solúbtha bunaithe ar threo an fhórsa, ag freastal ar joints suiteála éagsúla.

II. Tréithe Eacnamaíochta agus Soláthair

1. Raon leathan sonraíochtaí agus samhlacha; stoc margaidh fairsing agus bealaí soláthair éagsúla; praghas íseal agus costas iomlán íseal.

2. Meáchan éadrom, ag laghdú go mór an t-ualach struchtúrach foriomlán agus na costais bhunaithe.

III. Saintréithe Próiseála agus Tógála

1. Tá gearrtha, puncháil, lúbadh, táthú, agus splicing díreach, rud a ligeann do phróiseáil thánaisteach solúbtha ar an láthair.

2. Déanann méid dlúth láimhseáil agus ardú éasca; áirithíonn modhanna cóimeála ilúsáide (táthú nó boltáil) éifeachtacht ard tógála.

3. Roghanna splicing agus teaglaim solúbtha; trí úsáid a bhaint as barraí iolracha le chéile is féidir an cumas ualachiompartha foriomlán agus cobhsaíocht a fheabhsú.

IV. Saintréithe Úsáide agus Comhoiriúnachta

1. Seachadta i stát te-rollta "dubh" (scála muileann); comhoiriúnach le cóireálacha frith-chreimeadh, mar shampla baint meirge, péinteáil, agus galbhánú te-tumtha; oiriúnach le húsáid i dtimpeallachtaí caighdeánacha laistigh agus lasmuigh. 2. An-versatile; oiriúnach chun comhpháirteanna cúnta éagsúla a dhéanamh, mar shampla nascóirí, tacaí, creataí imfhálaithe, ráillí, agus páirteanna leabaithe.

V. Teorainneacha

Mar gheall ar a gcruth trasghearrtha, tá friotaíocht teoranta acu maidir le lúbadh agus díláithriú cliathánach. Feidhmíonn siad go príomha mar chomhpháirteanna cúnta ualachiompartha, nasctha nó treisithe agus ní féidir leo tacú le hualaí móra in iarratais fhadtréimhseacha nó tromshaothair.

Úsáidí agus Raon Feidhme

I. Úsáidí Príomhúla

1. Nasc comhpháirteach agus atreisiú: Feidhmíonn barraí uillinn cruach struchtúracha ghalbhánuithe mar phlátaí nasc, stiffeners, agus comhpháirteanna splice idir baill cruach bunscoile agus tánaisteacha (cosúil le bíomaí agus colúin), ag feabhsú sláine comhpháirteacha.

2. Tacaíochtaí agus lúibíní éagsúla: Déantúsaíocht tacaí píopaí, lúibíní tráidire cábla, bunanna trealaimh, tacaí conaire fóntais, agus tacaí dín.

3. Imfháluithe agus creataí: Purlin balla/díon do ghléasraí tionsclaíochta, creataí do chumhdach dath-cruach, frámaíocht balla deighilte, agus frámaí dorais/fuinneog.

4. Ráillí, ráillí cosanta agus dréimirí: Fálú imlíne na monarchan, ráillí láimhe staighre, ráillí cosáin, imfháluithe ardáin, agus príomhchodanna le haghaidh dréimirí rochtana.

5. Páirteanna agus ancairí leabaithe: Páirteanna leabaithe tógála, nascóirí bonnphláta, agus ceangail balla.

6. Frámaí éadroma agus áiseanna sealadacha: Seidíní simplí, clárlach láithreáin tógála, tacaí sealadacha, agus comhpháirteanna scafall.

7. Neartú struchtúr cruach: Neartú, ceangal, agus tacaíocht cliathánach a sholáthar do H-beams, cruach cainéal, I-beams, agus baill struchtúracha eile.

II. Scóip an Iarratais

1. Foirgnimh thionsclaíocha: Córais tacaíochta, struchtúir imfhálú, agus ábhair chúnta d'ardáin trealaimh i monarchana, stórais, agus ceardlanna.

2. Innealtóireacht chathrach: Ráillí cosanta bóthair, clárlach láithreáin, creataí clár fógraí, tacaí líne fóntais chathrach, agus bealaí siúlóide beaga.

3. M&E agus HVAC: Tacaíochtaí speisialaithe agus hangers do dhuchtanna aeir, píopaí uisce, agus cáblaí i stáisiúin chumhachta, áiseanna ceimiceacha, agus foirgnimh thráchtála.

4. Foirgnimh réamhdhéanta agus sibhialta: Creataí cúnta le haghaidh struchtúir chruach ilscéalta, foirgnimh mhodúlacha, agus aonaid tithíochta simplí.

5. Ollstóráil agus lóistíocht: Seilfeanna éadroma, racaí deighilte stórála, agus struchtúir chosanta le haghaidh clóis stórála. 6. Réimsí eile: Struchtúir chúnta le haghaidh innealra tógála, ábhair chúnta mara, frámaí innealra talmhaíochta, agus baill chúnta le haghaidh túir tarchurtha cumhachta.

Príomhpharaiméadair Feidhmíochta

Caighdeán: GB/T 706-2016 (Barraí Uillinn Cruach Struchtúrtha Galbhánaithe); catagóirithe ina n-uillinneacha cos cothrom agus uillinneacha cos éagothroime.

I. Ábhair Choiteanna agus Airíonna Meicniúla

Modal elasticity: 2.06 × 10⁵ MPa; fuinneamh tionchair teocht an tseomra ≥ 27 J.

II. Aicmiú, Ainmniú, agus Sonraíochtaí Príomhshrutha

1. Aicmiú agus Ainmniú

· Uillinn chos chomhionann: Tá leithid na gcosa cothrom; ainmniú: leithead cos × tiús cos (m.sh., ∠50 × 5).

· Uillinn chos éagothrom: Tá leithead na gcos éagsúil; ainmniú: leithead cos fada × leithead cos gearr × tiús cos (m.sh., ∠63 × 40 × 5).

2. Uillinneacha Coiteann Cosa (Príomhchothabháil san innealtóireacht)

· ∠25×3, ∠30×3, ∠40×4

· ∠50×4, ∠50×5

· ∠63×5, ∠70×6

· ∠80×6, ∠90×8, ∠100×10

3. Uillinneacha Coite Neamhchothroma

∠56×36×4, ∠63×40×5, ∠70×45×5, ∠80×50×6

III. Toisí agus Paraiméadair Fad

1. Faid sheasta caighdeánach: 6m, 9m, 12m; gearradh saincheaptha ar fáil; lamháltas fad ±5 mm.

2. Lamháltais cruth: Cuaire ≤ 2mm in aghaidh an mhéadair; cuaire iomlán ≤ 0.2% den fhad iomlán; gan casadh suntasach.

IV. Tréithe Struchtúrtha

1. Alt oscailte L-chruthach; rigidity torsional agus flexural íseal; suitable for resisting axial forces, shear forces, and local bending moments.

2. Tá luchtú siméadrach ag uillinneacha cos cothrom agus is minic a úsáidtear iad le haghaidh bracing déthreo nó tacaí siméadracha; tá uillinneacha cos-mhíchothrom oiriúnach le haghaidh hailt luchtaithe aontreoch.

3. Tá teorainn le cumas iompair aon bhall amháin; is féidir le baill le chéile nó le grúpáil dolúbthacht iomlán a fheabhsú.

V. Saintréithe Dromchla agus Próiseála

1. Coinníoll seachadta: bailchríoch te-rollta, dubh (le scála muileann).

2. Inoibritheacht: Éasca a ghearradh, a dhruileáil, a tháthú agus a lúbadh; áisiúil le haghaidh monaraithe ar an láthair.

3. Cosaint dromchla: Ag luí le meirge a bhaint agus a phéinteáil, galbhánú te-tumtha, nó sciath púdar; oiriúnach do thimpeallachtaí laistigh agus lasmuigh.

VI. Paraiméadair Timpeallachta Oibriúcháin

1. Raon teochta is infheidhme: [Mion] °C go [Uasmhéid] °C

2. Friotaíocht creimthe: Níl an bunábhar in easnamh ar fhriotaíocht creimeadh; tá cosaint dromchla éigeantach do thimpeallachtaí lasmuigh nó creimneach.

3. Modhanna nasctha: Ag luí le táthú, boltáil caighdeánach, nó boltáil ghalbhánuithe.
