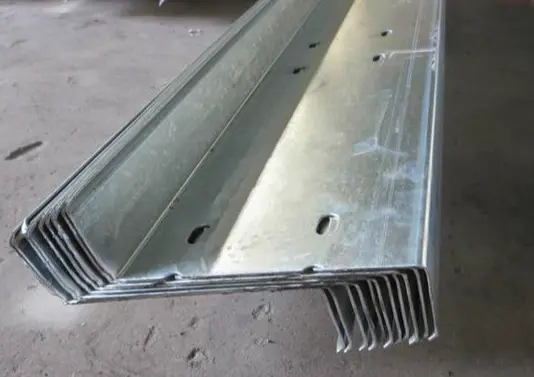

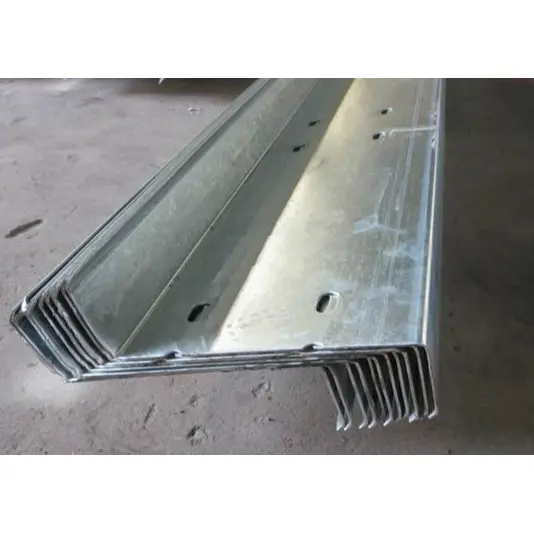

Fuar Iarchurtha Z Alt Purlins Cruach

Is próifílí ualachiompartha ballaí tanaí iad Purlins Cruach Rannán Z Fuar-rollta HAISHENG a innealtóireacht go sonrach le haghaidh díonta struchtúir cruach le fána. Murab ionann agus purlins C-alt traidisiúnta, ceadaíonn a struchtúr flange claonta forluí ó cheann go ceann chun bhíoma leanúnach ualachiompartha a fhoirmiú, rud a chuireann go mór le cumas ualaigh dín agus ídiú cruach á laghdú. Mar sholáthraí struchtúr cruach aon-stad, cuirimid níos mó ná na próifílí Z-alt; cuirimid réitigh chuimsitheacha purlin ar fáil atá oiriúnaithe d'fhachtóirí mar réise monarchan, ualaí gaoithe áitiúla, agus timpeallachtaí spraeála salainn cósta. Déanaimid gach rud a bhainistiú ó chaighdeán galbhánú amhábhar agus polladh inlíne go dtí loingsiú cuachta na n-oiriúintí tacaíochta go léir, agus ar an gcaoi sin réitítear saincheisteanna innealtóireachta coitianta - cosúil le neamhréireanna toisí, caighdeáin neamh-chomhsheasmhacha frith-chreimeadh, agus neamhdhóthanacht struchtúrach le linn cóimeála ar an láthair - a thagann chun cinn nuair a bhíonn próifílí agus gabhálais á bhfoinsiú ar leithligh.

Sainmhíniú Táirge agus Raon Feidhme

1. Ábhar agus Próiseas:

Déantar na Purlins Cruach Rannán Z Fuar-Rollta seo a mhonarú as stiall cruach ghalbhánuithe te-tumtha Q235B ag baint úsáide as líne fuarfhoirmithe go hiomlán uathoibrithe le haghaidh foirmiú rolla leanúnach, agus mar thoradh air sin cruthaítear próifíl chaighdeánach cruach éadrom le ballaí tanaí le trasghearradh Z-chruthach.

2. Iarratas Príomhúil:

Suiteáilte os cionn na príomh-bhíomaí dín, tacaíonn siad le hualach iomlán na leathán cruach próifílithe agus na sraitheanna inslithe dín, ag aistriú na n-ualaí seo chuig an bpríomhstruchtúr cruach. Úsáidtear go forleathan iad i bhfoirgnimh mhonarcha fráma tairseach agus díonta fráma spáis fad-réise.

3. Príomhghnéithe Struchtúrtha:

Deartha le flanges a théann i dtreonna os coinne, is féidir na foircinn a fhorluí go díreach (céimnithe) chun an fad a leathnú, ag cruthú córas beam leanúnach il-réise; cuireann sé seo friotaíocht lúbthachta foriomlán níos fearr i gcomparáid le purlins C-alt.

4. Srianta Úsáide:

Níl cumraíochtaí fána fána oiriúnach chun painéil balla taobh amuigh a shuiteáil go hingearach; Is iad rannóga C an rogha chaighdeánach maidir le criosanna balla ualachiompartha, agus is annamh a úsáidtear ranna Z le haghaidh ballaí.

5. Bunús Caighdeán Cosanta Creimeadh Ábhar:

Is é galbhánú te-tumtha an próiseas caighdeánach; ní mór an tiús sciath a bheith ≥80μm do shuímh thionsclaíocha caighdeánacha intíre agus ≥120μm do limistéir chósta nó ceimiceacha creimneach.

Cumraíocht Pacáiste Soláthair Comhlánaigh

1 Príomh-Sonraíochtaí Z-Alt

Caighdeán ainmniúcháin alt: Airde × Flange × Liopa (H × B × C)

Samhlacha caighdeánacha stoic: Z140×50×20, Z160×50×20, Z180×60×20, Z200×70×20, Z220×75×20, Z250×75×20, Z280×80×20, Z300×80×20

Raon tiús balla coitianta: 1.8mm, 2.0mm, 2.2mm, 2.5mm; Leaganacha tromshaothair 3.0mm ar fáil do thionscadail saincheaptha.

2 Chomhpháirt Cobhsaíochta cliathánach

1). Slatanna sag: Cruach bhabhta ghalbhánuithe te-tumtha (Φ10, Φ12); ar fáil i gcineálacha díreacha agus trasnánacha chun díláithriú cliathánach de chuid Z-chodanna a shrianadh agus chun casadh nó éagobhsaíocht a chosc faoi ualaí gaoithe arda.

2). Struts: sleeves píopa táthaithe ghalbhánuithe te-tumtha (Φ32×2.0); suiteáilte ag pointí aistrithe na slata sag trasnánach chun tacaíocht docht a sholáthar, ag cinntiú nach ndéanann na slata dífhoirmiú faoi ualach.

3). Braces flange díon: Cruach uillinn beag nó comhpháirteanna C-alt beag; seasta leis an purlin Z-alt ag foirceann amháin agus táthaithe chuig an bhíoma cruach dín ag an taobh eile. Cuireann siad seo in aghaidh casadh purlin de bharr shúchán gaoithe láidir; tá suiteáil lán-díon éigeantach d'fhoirgnimh thionsclaíocha a bhfuil achar níos mó ná 18 méadar acu.

3 Accessories Nasc Struchtúrtha Speisialaithe

1). Cleats Purlin: Plátaí cruach ghalbhánuithe te-tumtha (3.0mm–5.0mm tiubh) atá táthaithe roimh ré go barr an phríomhléas dín; feidhmíonn siad mar bhonn chun purlins Z-alt a ancaireacht.

2). Boltaí splicing: Boltaí ard-láidre galbhánaithe M12 nó M14 a úsáidtear chun foircinn fhorluiteacha na gcrannáin a dhaingniú.

4 Ábhar Comhoiriúnacha Imfhálú Díon Uachtarach

Tá dromchla barr na Purlins Cruach Fuar-Rollta Z Alt comhoiriúnach le painéil díon seam 470/475 agus leatháin chruaiche dath-brataithe próifíle caighdeánach. Tacaíonn sé freisin le córas imfhálú díon iomlán a chuimsíonn insliú theirmeach, seicní breathable PE, agus splancadh droma.

Scéimeanna Caighdeánaithe Cumraíochta Purlin de réir Cás

1 Foirgneamh Monarchan Caighdeánach le Réise Meánach (Faoi 15m)

Úsáideann múnla Z160×50×20 le tiús balla 2.0mm; nach bhfuil iontu ach slata sáile caighdeánacha agus braces glúine logánta i lár-réise an dín; oiriúnach do stórais phróiseála intíre, gnáth gan creimeadh gaoithe suntasach.

2 Fhoirgneamh Monarchan de Struchtúr Cruach Mhór-Réise (18m–30m)

Úsáideann sé samhlacha Z180 agus Z200 le tiús balla 2.0mm–2.2mm; gnéithe leagan amach iomlán na slata sag díreach agus trasnánach ar feadh an fad iomlán agus braces glúine ar fud an réise iomlán a sheasamh an díon ar féin-mheáchan agus ualaí brú gaoithe láidir.

3 Limistéar Ard-Gaoithe ar an gCósta agus Díonta Fráma Spáis Mhór-Réise

Úsáideann sé próifílí rannóige Z tiubhaithe (2.2mm–2.5mm) le spásáil slaite sag níos dlúithe agus braces glúine suiteáilte ar fud an dín; Méadaítear an tiús ciseal galbhánaithe go 120μm chun seasamh in aghaidh creimeadh salainn mara agus séideáin gaoithe ard.

Z-Section Steel vs C-Section Steel

1. Difríochtaí Trasghearrtha Struchtúr:

Tá flanges claonta ag Purlins Cruach Roinn Fuar-Rollta Z, rud a ligeann do na foircinn forluí agus struchtúr beam leanúnach a fhoirmiú; Tá flanges árasán ag purlins cruach C-alt nach féidir a cheangal ach le butt-jointe, rud a fhágann go bhfuil iompar struchtúrach simplí tacaithe.

2. Cásanna Iarratais:

Tá cruach alt Z oiriúnach le haghaidh díonta claonta agus feidhmchláir fadréise; Úsáidtear cruach C-alt go coitianta le haghaidh girts balla mhonarcha agus díonta le réise de 12 méadar nó níos lú.

3. Feidhmíocht Struchtúrtha:

Le toisí trasghearrtha comhionanna, taithííonn cruach rannán Z chuimhneacháin lúbthachta lár-réise níos ísle, rud a ligeann d'achar dín aon-réise níos mó.

Cúig Buntáiste Praiticiúla Croí

1. Oiriúnacht Struchtúrtha do Dhíonta Claite:

Ailíníonn na flanges claonta go nádúrtha le fána an dín, ag coinneáil dromchla barr an purlin comhthreomhar leis an bpainéal dín; cinntíonn sé seo aistriú ualaigh ingearach, aonfhoirmeach agus cuireann sé deireadh le luchtú eccentric.

2. Suiteáil Forluí Éifeachtach:

Is féidir na flanges ag an dá cheann den phróifíl a fhorluí go díreach chun an fad a leathnú gan plátaí splicing breise; Críochnaíonn bolting simplí an síneadh, ag laghdú go mór am tógála díon.

3. Cobhsaíocht chliathánach Superior:

Cuireann an t-alt rigidity cliathánach ard foriomlán agus friotaíocht láidir ar bhrú cliathánach agus dífhoirmiúchán torsional, ag cinntiú go bhfanann an díon seasmhach le linn gaotha arda.

4. Meáchan Éadrom agus Ábhar-Shábháil:

Maidir leis na riachtanais chéanna réise dín agus ualaigh, ceadaíonn cruach alt Z trasghearrtha níos lú nó ballaí níos tanaí, ag laghdú an méid cruach a úsáidtear in aghaidh an aonaid agus an t-ualach ar an bpríomhchreat cruach a ísliú.

5. Tionól Réamhdhéanta Áisiúil:

Déantar poill bolt le haghaidh splicing a réamh-druileáil sa mhonarcha; Ní gá ach boltaí a chur isteach agus a ghéarú le suiteáil ar an láthair — rud a chuirfeadh deireadh leis an ngá le druileáil ar an láthair — naisc dhaingne agus íosmhéid dramhaíola tógála dá bharr.

Difreálaithe Buntábhachtacha vs. Táirgí Iomaíochta

1. Iompar Bhíoma Leanúnach: Coigiltis Ábhar le haghaidh Réise Fada

Nuair a bhíonn siad forluite, cruthaíonn Purlins Cruach Roinn Z Fuar-Ráite bhíoma leanúnach il-réise, ag laghdú go héifeachtach chuimhneacháin lúbthachta lár-réise. Faoi choinníollacha ualaigh agus réise comhionann, is féidir sonraíochtaí próifíl níos lú a úsáid i gcomparáid le cruach C-alt, ag laghdú costais soláthair cruach iomlán. I gcodarsnacht leis sin, braitheann cruach C-alt de ghnáth ar naisc réise simplí; Éilíonn iarratais fad-réise tras-ranna níos mó, rud a fhágann go mbeidh tomhaltas ábhar níos airde.

2 Neart Lúbtha Rannóige Sármhaith

I bhfianaise airde comhionann agus tiús bhalla, cuireann an Z-alt nóiméad táimhe níos airde ar feadh a ais láidir i gcomparáid le cruach C-alt. Soláthraíonn sé cumas ualachiompartha ingearach níos fearr agus friotaíocht in aghaidh sneachta trom agus gaotha láidre, rud a fhágann gurb é an rogha is fearr le haghaidh tionscadal cósta agus struchtúir fráma spáis mór-réise.

3 Oiriúnach do Dhíonta Géar-Fána

Tá an struchtúr flange claonta ag luí go nádúrtha le díonta fána, ag cinntiú tacaíocht chobhsaí gan an baol a bhaineann le luchtú aon-thaobh, gan tacaíocht a fhaightear go minic le hailt C; is féidir le flanges árasán na gcodanna C a bheith ina chúis le éalárnacht ualaigh ar fhánaí géara, rud a fhágann go n-eascraíonn sraonadh agus dífhoirmiú le himeacht ama.

4 Buntáistí Costas Foriomlán Suntasacha

Trí úsáid a bhaint as cruach Z-alt le haghaidh díonta mór-réise is féidir laghdú a dhéanamh ar shonraíochtaí próifíle agus tomhaltas iomlán cruach. Tá a féinmheáchan i bhfad níos ísle ná cruach cainéal traidisiúnta te-rollta; ní hamháin go n-ardaíonn meáchan iomarcach cruach cainéil costais ábhartha ach freisin go méadaíonn sé costas na bpríomh-bhíoma agus tógáil an bhunsraithe, agus is é sin an fáth go bhfuil cruach cainéal te-rollta céimnithe den chuid is mó le haghaidh purlins díon i bhfoirgnimh thionsclaíocha cruach éadroma nua-aimseartha.

5 Buntáistí Dual: Friotaíocht Creimeadh agus Tógáil Fad-Réise

Déantar é a mhonaraítear trí phróiseas galbhánaithe te-tumtha, agus comhlíonann sé déchaighdeáin frith-chreimeadh (80μm do cheantair intíre, 120μm do réigiúin chósta), ag cinntiú go frithsheasmhacht in aghaidh meirge le linn úsáide fadtéarmach lasmuigh. I gcás réisí díonta fada, is féidir na hailt a leagan go díreach chun an fad a shíneadh gan splicing deighilte, rud a fhágann go mbeidh luas suiteála foriomlán i bhfad níos tapúla i gcomparáid leis an stáblaí atá ag teastáil le haghaidh ranna C.

6 Comparáid Achomair le Táirgí Iomaíochta

1). Purlins C-alt: Bain úsáid as struchtúr butt-joint simplí a bhfuil tacaíocht aige; oiriúnach le haghaidh córais balla mhonarcha agus díonta réise beag (faoi 15m).

2). Cruach cainéal te-rollta: Féin-mheáchan ard agus costas ard; is annamh a úsáidtear i gcórais clúdaigh cruach éadrom.

3). Purlins Z-alt: Ceadaigh do ualachiompartha lapaithe, leanúnach agus tairg friotaíocht lúbthachta den scoth; deartha go sonrach le haghaidh fána géar, díonta réise mór.

Próiseas Táirgthe Fuarfhoirmithe Monarcha Caighdeánaithe

1 Cigireacht Amhábhar Isteach

Is é an t-amhábhar le haghaidh Purlins Cruach Roinn Z Fuar Iarchurtha ná stiall cruach ghalbhánuithe te-tumtha Q235B. Déantar gach baisc a fhíorú le haghaidh tiús stiallacha agus tiús ciseal ghalbhánuithe ar theacht; ní mór go mbeadh an sciath since 80μm ar a laghad d'iarratais intíre agus 120μm d'iarratais chósta. Déantar iniúchadh ar an dromchla le haghaidh lochtanna cosúil le spotaí neamhbhrataithe, feannadh, bends crua, nó scratches; déantar ábhair neamhchomhréireacha a chur i gcoraintín láithreach agus ní dhéantar iad a tháirgeadh. Áirítear ar thiús balla táirgeachta caighdeánach 1.8mm, 2.0mm, 2.2mm, agus 2.5mm.

2 Díscoráil, Leibhéaladh, agus Beathú

Ardaítear cornaí cruach ar an raca luchtaithe, agus scaoileann an t-uncoiler an stiall. Cuireann trealamh leibhéalta deireadh le strus coiling, agus tá an t-aonad feistithe le córas ceartúcháin fhótaileictreach dé-thaobh chun mí-ailíniú beathaithe a chosc agus toisí trasghearrtha aonfhoirmeacha a chinntiú.

3 Fuarfhoirmiú Leanúnach (Croíphróiseas)

Déanann tacair iolracha de rollóirí foirmithe an stiall chruach a lúbadh de réir a chéile, ag rolladh an chruth Z - ina bhfuil feansaí claonta agus liopaí cuachta isteach - i bpas amháin. Cuireann an próiseas ar chumas olltáirgeadh an raon caighdeánach iomlán ó Z140 go Z300; áirithíonn uirlisiú seasta lamháltais inrialaithe tríthoiseach.

4 Sábha Eitilte atá Tiomáinte le Seirbhís le haghaidh Gearradh Fad Beachtais

Gearrtar an t-ábhar go beacht ar líne go dtí na faid a theastaíonn ó thionscadal an chustaiméara. Táirgeann an sábh eitilte hiodrálach gearrtha glan, mín, rud a sheachnaíonn dífhoirmiúchán trasghearrtha ó bhrú nó ró-burrs.

5 Punching Deiridh-ghlúin

Déantar poill bolta a phuncháil ag an dá cheann den phróifíl chun forluí ar an láthair agus naisc boltaithe a éascú. Cuireann spásáil poll caighdeánach deireadh leis an ngá atá le druileáil bhreise le linn na suiteála.

6 Cigireacht Táirge Deiridh

1). Tomhas iarbhír airde an ailt, leithead flange, toisí liopaí, agus tiús balla chun comhréireacht le sonraíochtaí an ordaithe a fhíorú;

2). Cigireacht le haghaidh lochtanna cosúil le taobh-bhogha, casadh, nó damáiste don sciath ghalbhánuithe; déantar táirgí lochtacha a réiteach lena n-athoibriú.

7 Cuachta Eagraithe agus Pacáistiú

Tá Z-purlins de mhúnla comhionann, tiús balla, agus fad cuachta le chéile. Cuirtear pailléid adhmaid ag an mbun le haghaidh cosanta, agus greamaítear lipéid aitheantais, ag sonrú an mhúnla, tiús bhalla, fad aonair, cainníocht loingsiú, agus ainm an tionscadail comhfhreagrach.

8 Próiseáil Comhuaineach agus Pacáistiú Comhpháirteanna Cúnta

Déantar tacair iomlána de chomhpháirteanna cúnta a phróiseáil i gcomhthráth: déantar slata ceangail trí chruach chruinn Φ10/Φ12 a ghearradh, an dá cheann a rolladh le snáithe, agus galbhánú te-tumtha a chur i bhfeidhm; déantar teanntóga trí phíobán táthaithe Φ32 × 2.0 a ghearradh agus a phróiseáil; agus déantar braces sceimhle agus cleats purlin trí lúbadh. Déantar na comhpháirteanna go léir a ghalbhánú, a shórtáil agus a chur i mboscaí, agus seoltar iad sa bhaisc chéanna leis na Z-purlins.

9 Nósanna Imeachta Caighdeánaithe Suiteála Ar an Suíomh

1). Weld agus daingnigh na cleats purlin galbhánaithe tumtha te go dromchla barr na bíomaí cruach dín;

2). Forluí foircinn na purlin Z i socrú céimnithe, cuir isteach agus níos doichte boltaí M12/M14 chun léas leanúnach ualachiompartha a chruthú;

3). Suiteáil slata ceangail dhíreacha agus trasnánacha, ag baint úsáide as teanntóga muinchille chun cobhsaíocht cliathánach a threisiú; suiteáil braces sceimhle ar fud na codanna dín fadréise.

Sonraíochtaí Príomhfheidhmíochta

1 Sonraíochtaí Ábhar Amh

1). Ábhar Grád: Q235B te-tumtha stiall cruach ghalbhánuithe

2). Caighdeán Galbhánú: ≥80μm do limistéir chaighdeánacha intíre; ≥120μm do réigiúin chósta agus criosanna tionsclaíochta ceimiceacha

3). Tiúsanna Balla Caighdeánacha: 1.8mm, 2.0mm, 2.2mm, 2.5mm; Leagan tromshaothair 3.0mm ar fáil ach é a iarraidh

4). Airíonna Meicniúla: Neart toraidh ≥235 MPa; raon neart teanntachta 375 MPa–500 MPa

2 Raon Iomlán Sonraíochtaí Trasghearrtha (H × B × C)

Z140*50*20, Z160*50*20, Z180*60*20, Z200*70*20, Z220*75*20, Z250*75*20,Z280*80*20,Z300*80*20

Nóta Úsáide: Moltar táirgí cruach de chuid Z le haghaidh feidhmeanna díonta ualachiompartha amháin; ní mholtar úsáid mar purlins balla. 3 Tagairt do mheáchan aonaid teoiriciúil na múnlaí príomhshrutha (kg/m)

- Z160×50×20: 2.0mm ≈ 4.58kg/m; 2.2mm ≈ 5.03kg/m

- Z180×60×20: 2.0mm ≈ 5.21kg/m; 2.2mm ≈ 5.72kg/m

4 Sonraíochtaí teicniúla le haghaidh tacair iomlána cúlpháirtí

1. Slatanna sag: Φ10, Φ12 Q235 cruach bhabhta ghalbhánuithe te-tumtha; foircinn gné snáitheanna rollta;

2. Muinchille strut: Φ32×2.0 píopa cruach gan uaim;

3. Braces Eave (braces glúine): 1.8mm–2.0mm beag C-alt cruach nó cruach uillinn; comhpháirteanna riachtanacha le haghaidh díonta ard-gaoithe;

4. Gabhálais naisc: Cleats Purlin déanta as pláta cruach ghalbhánuithe te-tumtha 3.0-5.0mm tiubh; is boltaí ard-láidre ghalbhánuithe te-tumtha M12/M14 iad na boltaí socraithe.

5 Critéir roghnúcháin bunaithe ar chás iarratais

1. Díonta réise beag go meánach (réise ≤ 15m): Z160 × 50 × 20, tiús balla 2.0mm;

2. Foirgnimh mhonarcha mhóra (18-30m): samhlacha Z180 nó Z200, tiús balla 2.0–2.2mm; slata sag suiteáilte ar fud an réise iomlán; braces sceimhle suiteáilte go leanúnach feadh an díon;

3. Limistéir chósta le gaotha arda agus timpeallachtaí creimneach: Roghnaigh próifílí tiús 2.2-2.5mm; spásáil suiteála slat sag a laghdú; tiús ciseal ghalbhánuithe a mhéadú go 120μm.

6 Príomhghnéithe struchtúracha

Ceadaíonn flanges fána forluí deireadh go deireadh, rud a chruthaíonn córas struchtúrach beam leanúnach; maidir leis na toisí trasghearrtha céanna, cuireann Purlins Cruach Roinn Fuar-Ráite Z friotaíocht lúbthachta níos fearr ar fáil i gcomparáid le cruach C-alt, rud a fhágann go bhfuil siad oiriúnach do gach tionscadal díon struchtúr cruach mór-réise le fána.

CCanna

1. C: Conas ba cheart dom idirdhealú a dhéanamh idir cruach Z-alt agus cruach C-alt agus a roghnú?

A: Bain úsáid as cruach C-alt le haghaidh díonta gearr-réise (faoi 15m) agus ballaí taobh amuigh mhonarcha ualachiompartha; tosaíocht a thabhairt do chruach rannán Z do dhíonta claonta, foirgnimh mhonarchan mór-réise (os cionn 18m), agus díonta fráma spáis i gceantair chósta ghaoithe.

2. C: Cén chaoi a n-áirithítear cosaint creimeadh do chruach Z-alt i dtionscadail chósta?

A: Déantar orduithe do réigiúin chósta ag baint úsáide as stiallacha cruach ghalbhánuithe te-tumtha 120μm tiubh; téann na comhpháirteanna cúlpháirtí go léir - ar nós slata sag, cleats purlin, agus braces sceimhle - faoin bpróiseas céanna galbhánaithe tromshaothair chun iad a chosc ó mheirgeadh roimh na príomhchodanna struchtúracha.

3. C: An dtugann tú gearradh fad saincheaptha agus an soláthraíonn tú sraith iomlán gabhálais le haghaidh loingsiú?

A: Tacaímid le gearradh ar aon fhad sonraithe. Is féidir sraith iomlán gabhálais - lena n-áirítear slata saga, teanntóga, braces sceimhle, cleats purlin, agus boltaí ceangail - a mheaitseáil leis na riachtanais shonracha réise mhonarcha agus ualach gaoithe agus iad a sheoladh le chéile i gcoimeádán amháin.

4. C: An féidir cruach Z-alt a úsáid go díreach mar purlins balla?

A: Ní mholtar; déanann na flanges claonta sé deacair painéil bhalla ingearacha a fheistiú. Is é cruach C-alt an rogha caighdeánach le haghaidh purlin balla ualachiompartha.
