Fuar Iarchurtha Alt C Purlins Cruach

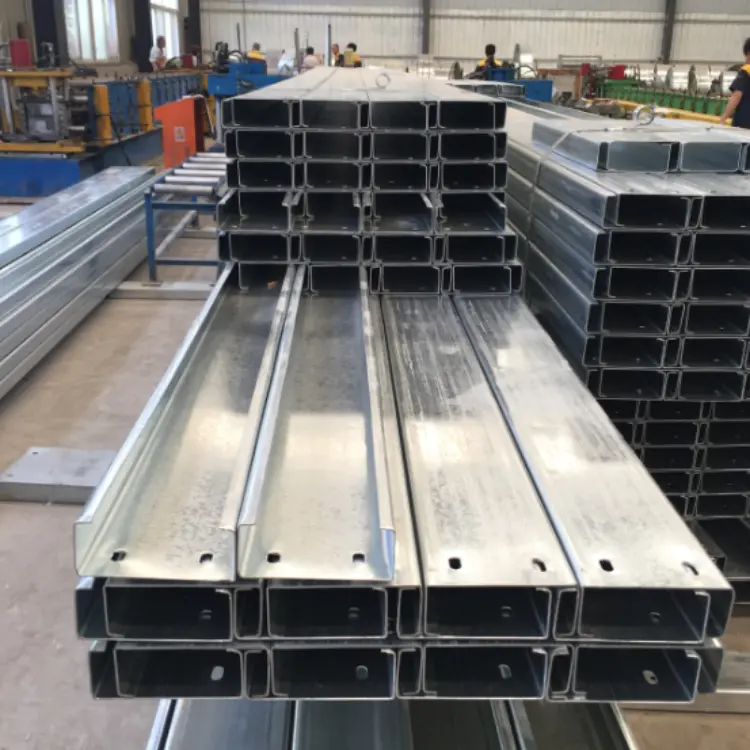

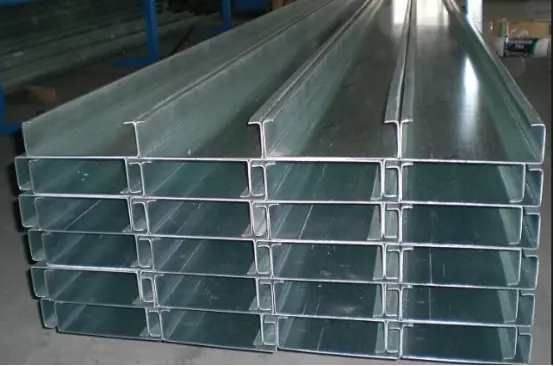

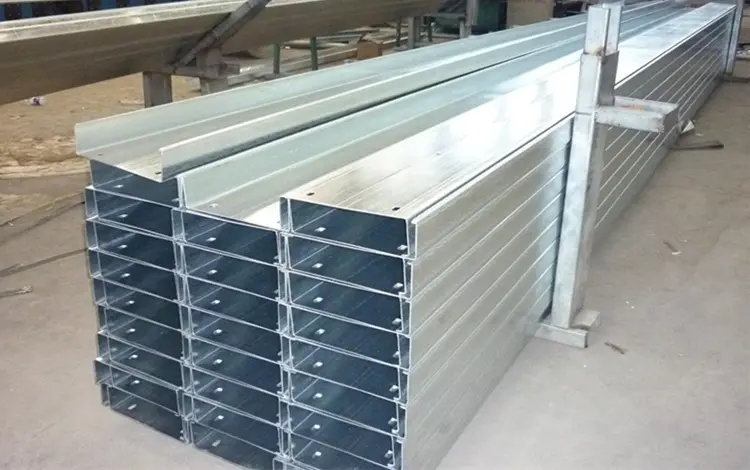

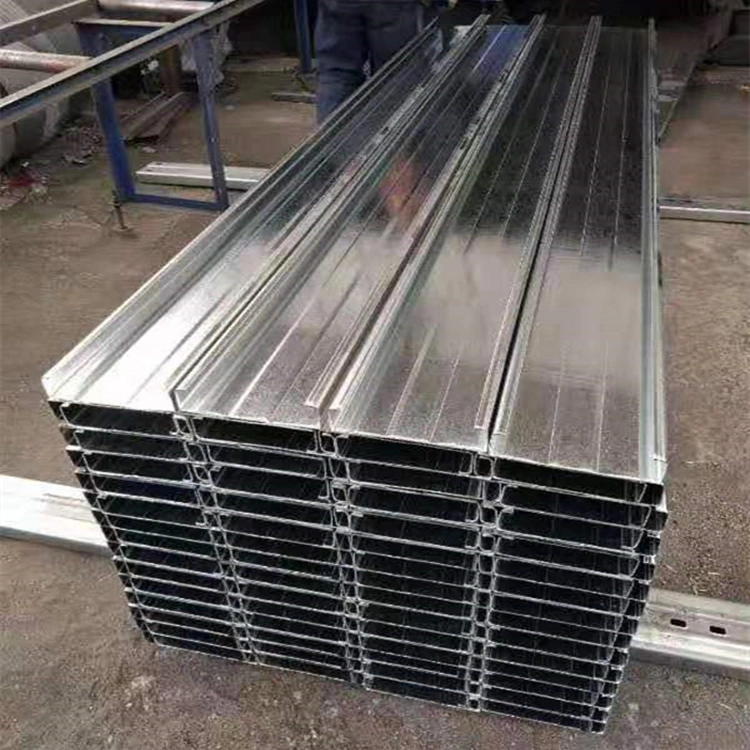

Déantar Purlins Cruach Cuid C Fuarrollta a mhonarú as stiallacha cruach ghalbhánuithe te-tumtha. Déantar iad a chatagóiriú i purlins dín agus purlins balla, tá siad suiteáilte ar bíomaí cruach, colúin, nó chords barr na frámaí spáis. Feidhmíonn siad mar bhonn ualachiompartha le haghaidh díon cruach dath-brataithe agus painéil balla, ag aistriú ualaí chuig an bpríomhstruchtúr cruach agus ag gníomhú mar chreat struchtúrach don chóras clúdaigh foirgnimh. Sonraíocht chaighdeánach: cruach C-alt galbhánaithe Q235 te-tumtha le tiús ciseal ghalbhánuithe de ≥80μm.

Comhpháirteanna Córas Purlin Cruach C-Rollta Fuar-Rannóg

1. Sonraíochtaí Coiteanna do Phríomhbhaill

Díon: C140×50×20, C160×50×20, C180×60×20, C200×70×20

Balla: C80×40×20, C100×50×20, C120×50×20

Tiús balla: 1.8, 2.0, 2.2, 2.5mm

2. Córas Ceangail-Slat

1). Slatanna ceangail cruach cruinn cruinn: Φ10, Φ12; suiteáilte go trasnánach.

2). Teidí muinchille: Φ32×2.0 píopa táthaithe; suiteáilte ag pointí aistrithe na slata ceangail trasnánach chun tacaíocht docht a sholáthar.

Leagan Amach: Tá slata ceangail éigeantach le haghaidh purlin dín a bhfuil achar níos mó ná 4 mhéadar acu.

3. Braces Éave (slata Sag/Braces)

Cruach uillinn L-chruthach nó cruach C-alt beag; ceangailte ag foirceann amháin leis an purlin agus ag an taobh eile leis an bhíoma cruach. Coscann siad an purlin ó iompú ar ais mar gheall ar bhrú na gaoithe ar an díon agus is gné chaighdeánach iad le haghaidh díonta fadréise.

4. Comhpháirteanna Ceangail

1). Cleats Purlin: Leabaithe nó táthaithe ar bíomaí cruach agus ar cholúin; Luíonn purlins C-alt ar na cleats seo.

2). Boltaí ard-neart agus scriúnna féin-druileála: Úsáidtear iad le haghaidh splicing purlins agus purlins a dhaingniú do cleats.

5. Cumhdach Gaolmhar/Sraitheanna Clúdaigh

Seasta os cionn na gcromáin: Painéil dín/ballaí, insliú, seicní bacainní gaile, agus comhpháirteanna Baile Átha Troim/gealánacha.

Trí Rogha Cumraíochta

1. Trádstóras beag (réise ≤ 9m): purlins díon C140×50×2.0 + purlins balla C100×50×2.0; slata sag simplí; aon braces flange.

2. Foirgneamh caighdeánach monarchan (12–24m): purlins dín C160/C180 + slat ucht iomlán agus córas strut + braces feire dín.

3. Limistéir ard-ghaoithe ar an gcósta / Díonta fráma spáis: Cruach rannán C níos tiús (2.2-2.5mm), méadú ar dhlús an tslat sag, agus bracing flange díon iomlán.

Sonraíochtaí Frith-chreimeadh

Intíre caighdeánach: galbhánú te-tumtha ≥ 80μm;

Cósta (spraeáil salainn): galbhánú te-tumtha ≥ 120μm.

Buntáistí Croí

1. Tá trasghearradh struchtúrach éifeachtach ag Purlins Cruach Roinn C Fuar-rollta, a thairgeann neart flexural agus comhbhrúiteach den scoth, geilleagar ábhartha, agus cumas ardiompartha.

2. Éascaíonn dromchlaí réidh, saor ó burr agus polladh beachtas splicing agus nasc éasca.

3. Airíonna ábhar aonfhoirmeach agus toughness maith; resistant to casadh agus dífhoirmiúchán.

4. Ceadaíonn poill réamhphunched do thionól díreach ar an láthair, rud a ghiorrú go mór am tógála.

5. Ag luí le painéil éagsúla díon agus cumhdach balla; próifíl frámaithe riachtanach d'fhoirgnimh chruach éadrom.

Buaicphointí Difreála

I. Acmhainn ualachiompartha éadrom ach ard; laghdaíonn costais struchtúracha phríomha.

Ní mheáíonn codanna fuar-chruthach ballaí tanaí ach thart ar aon trian de chruach cainéil te-rollta don acmhainn ualaigh chéanna. Laghdaíonn sé seo go mór ualaí ar bíomaí cruach, colúin, agus fondúireachtaí, chomh maith leis an tonnáiste cruach iomlán a theastaíonn don struchtúr. I gcodarsnacht leis sin, tá purlins coincréite thar a bheith trom agus mí-oiriúnach le haghaidh frámaí spáis nó díonta cruach éadrom fadréise.

II. Táirgeadh mais mhonarcha agus suiteáil tapa

Déantar comhpháirteanna go faid sheasta; úsáideann cóimeáil ar an láthair modh tógála tirim le naisc bolted, rud a chuireann deireadh leis an ngá atá le gearradh nó táthú ar an láthair. I gcodarsnacht leis sin, teastaíonn plánáil agus cóireáil leasaitheach do ghlanáin adhmaid, agus teastaíonn foirm-obair, réitigh agus leigheas ó ghealáin choincréite – rud a fhágann go mbíonn difríocht shuntasach sna hamlínte tógála.

III. Éascaíonn dearadh trasghearrtha slata ceangail agus braces glúine; cobhsaíocht iomlán den scoth

Ligeann liopaí cuachta isteach an chruach C-alt do shuiteáil éasca slata ceangail barra cruinn agus braces glúine, ag cruthú córas struchtúrach láidir le friotaíocht níos fearr ar chasadh cliathánach agus ualaí gaoithe / sneachta i gcomparáid le purlins iarainn uillinne simplí.

IV. Galbhánú te-tumtha le haghaidh cosaint iomlán creimeadh agus saol seirbhíse fada

Tá an chuid iomlán ghalbhánuithe te-tumtha, ag cinntiú sciath since aonfhoirmeach, aerdhíonach (80μm do cheantair intíre, 120μm do réigiúin chósta) a chuireann in aghaidh creimeadh ó bháisteach agus ó thaise. Os a choinne sin, tá adhmad amh seans maith le lobhadh agus scoilteadh, agus bíonn costais chothabhála arda ag baint le cruach caighdeánach cainéal iarainn dubh le haghaidh péinteáil thréimhsiúil.

V. Éasca le druileáil agus bealach fóntais

Is féidir poill a dhruileáil go díreach isteach sa ghréasán ar an láthair le haghaidh pluiméireachta agus línte leictreacha, rud a chuirfeadh deireadh leis an ngá atá le bealach timpeall bíomaí nó purlin agus leagan amach glan, éifeachtach mar thoradh air. I gcodarsnacht leis sin, déanann ballaí tiubha cruach cainéal druileáil deacair, agus ní féidir purlins coincréite a dhruileáil go treallach.

VI. Gearradh agus modhnú solúbtha; in-athchúrsáilte agus ath-inúsáidte

Is féidir ábhair a ghearradh agus a spliced ​​ar an láthair lena n-athúsáid le linn leathnú monarchan nó modhnuithe ar shuíomhanna dorais agus fuinneoige, agus tá an cruach 100% in-athchúrsáilte. Mar sin féin, déantar dramhaíl tógála de ghnáth nuair a scartar iad as adhmad agus as purlin choincréite.

VII. Éifeachtúlacht costais den scoth

Arna tháirgeadh trí fhoirmiú rolla leanúnach, tá an costas aonaid níos ísle ná an cruach cainéil te-rollta nó purlins adhmaid soladach cóireáilte, rud a fhágann gurb é an rogha frámaithe is eacnamaí le haghaidh clúdaigh foirgnimh thionsclaíocha.

VIII. Idirdhealú gairid ó Z-alt cruach

Tá foircinn dhíreacha ag baint le Purlins Cruach Roinn C Fuarrollta, rud a fhágann go bhfuil siad oiriúnach do bhallaí agus do dhíonta gearr-réise le splicing simplí ar an láthair.

Tá cruach alt Z deartha le haghaidh naisc lapped, tuislithe, rud a fhágann go bhfuil sé oiriúnach do dhíonta fadréise.

IX. Achoimre ar tháirgí iomaíocha

1. Cruach cainéal te-rollta: Féin-mheáchan trom, ábhar costasach, agus neamheacnamaíoch;

2. Purlins adhmaid: Inadhainte agus seans maith go lobhadh; go mainneoidh sé caighdeáin sábháilteachta dóiteáin a chomhlíonadh;

3. Purlins coincréite: Trom agus mall a shuiteáil; céimnithe amach den chuid is mó i dtógáil cruach.

Próiseas Táirgthe Caighdeánach

I. Cigireacht Amhábhar Isteach

Amhábhar: Stiall cruach ghalbhánuithe te-tumtha (Q235). Clúdaíonn iniúchtaí tiús sciath since, tiús stiallacha, agus neart toraidh. Tiús balla coitianta: 1.8/2.0/2.2/2.5 mm. Ceanglais sciath since: ≥80 μm (intíre) agus ≥120 μm (cósta). Caithfidh an stiall cruach a bheith saor ó fheannadh, spotaí neamhbhrataithe, nó imill cuachta.

II. Uncoiling agus Beathú

Corna cruach ardaithe ar an uncoiler → stiall cothromaithe → curtha isteach san aonad foirmithe (feistithe le córas rianaithe/ailínithe chun imeacht ábhair a chosc).

III. Foirmiú Rolla Fuar Leanúnach

Téann an stiall cruach trí shraith iolrach de rollóirí foirmithe, ag lúbadh de réir a chéile chun an ngréasán, flanges barr agus bun, agus liopaí istigh a fhoirmiú. Táirgtear próifíl chaighdeánach C-alt (m.sh., C80/C100/C140/C160/C180/C200) in aon phas amháin.

IV. Gearr-go-Fad Servo-Rialaithe

Gearr go dtí an fad riachtanach tionscadail ag baint úsáide as sábh eitilte hiodrálach ar líne; tá an imeall gearrtha réidh agus saor ó dhífhoirmiú.

V. Púncadh

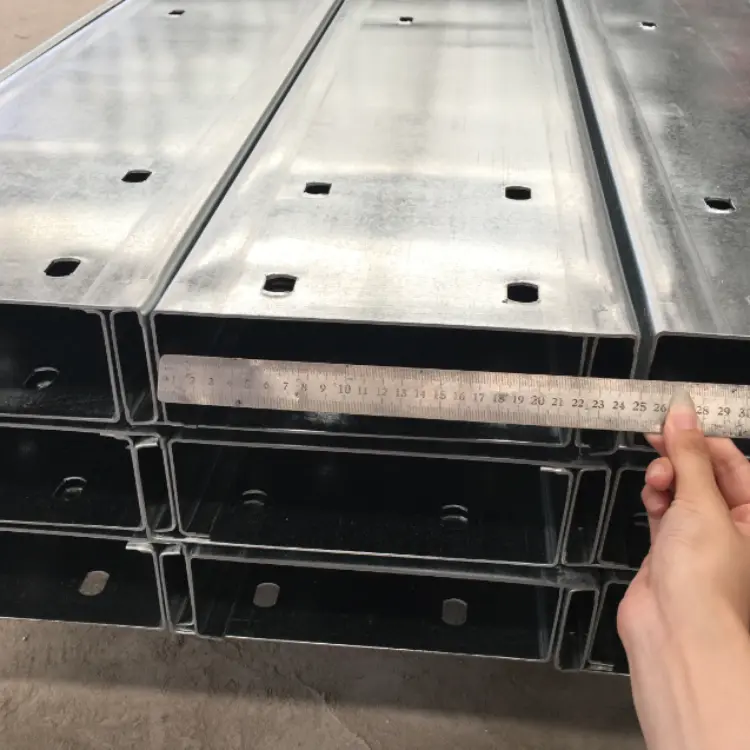

Déantar poill bolta agus poill bhabhta le haghaidh slata sag a phuncháil i bhfoircinn nó i ngréasán an táirge críochnaithe le haghaidh cóimeála agus ceangail ina dhiaidh sin.

VI. Iniúchadh Cáilíochta Táirge Críochnaithe

1. Tomhais airde alt, leithead flange, toisí liopaí, agus tiús bhalla;

2. Déan iniúchadh le haghaidh lúbthachta, casadh, nó damáiste don sciath since; míreanna neamhchomhréireacha a scaradh.

VII. Cruachta agus Cuachta

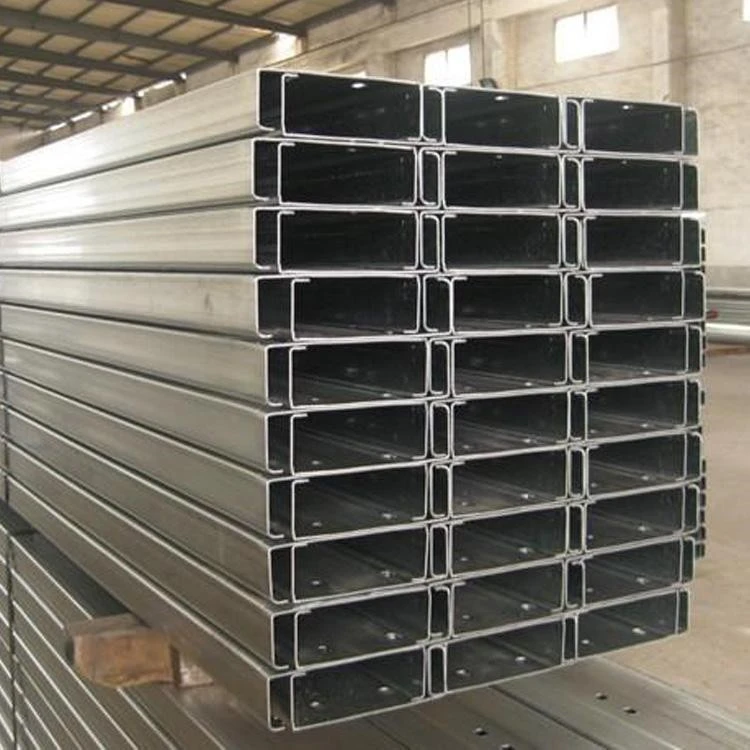

Stack go néata agus cuachta táirgí den tsonraíocht chéanna; lipéad le múnla, tiús, agus fad; pacáil ar phailléid adhmaid le haghaidh trádstórála.

VIII. Comhpháirteanna Cúlpháirtí a Phróiseáil (Slatanna Sag, teanntóga, braces glúine, cleití purlin)

1. Slatanna sag díreach/trasnánach: Gearradh cruach bhabhta → rollta snáithe;

2. Struts: Gearradh píopa táthaithe;

3. Braces glúine agus cleats purlin: CNC gearradh, lúbadh, agus galbhánú plátaí cruach.

IX. Próiseas Tógála ar an Láthair

1. Cleats purlin táthaithe le bíomaí/colúin chruach;

2. Ardaithe Fuar-Iarrollta C-Purlins Cruach isteach sa suíomh agus boltaí iad chuig na cleats;

3. Suiteáil slata sag agus teanntóga muinchille; suiteáil braces sceimhle (braces glúine) don díon.

Paraiméadair Croífheidhmíochta

I. Paraiméadair Amhábhar

1. Ábhar: Q235B fuar-rollta te-snámh stiall cruach ghalbhánuithe

2. Tiús sciath ghalbhánuithe

Limistéir chaighdeánacha intíre: ≥80μm

Criosanna creimthe cósta nó ceimiceacha: ≥120μm

II. Sonraíochtaí na Rannóige Príomhshrutha (H×B×C: Airde × Flange × Liopa)

C160×60×20, C180×60×20, C200×60×20, C220×70×20, C250×75×20, C280×80×20, C300×80×20; Tiús: 1.8-3.0 mm.

III. Airíonna Meicniúla

1. Neart toraidh: ≥235 MPa

2. Comhéifeacht leathnú líneach: 1.2×10⁻⁵/℃ (ag luí le leathnú teirmeach leatháin chruaiche dath-brataithe)

IV. Paraiméadair Comhpháirt Cúlpháirtí

1. Slatanna sag

Slatanna sag díreach/trasnánach: φ10 nó φ12 Q235 cruach chruinn; tá foircinn snáithe-rollta agus ghalbhánuithe te-tumtha.

sleeves strut: Φ32×2.0 píopa táthaithe; téann slat cruach bhabhta níos tanaí tríd an taobh istigh le haghaidh teannas.

Tá córas slaite sag éigeantach do raonta purlin >4 m.

2. Braces Eave (díon-shonrach)

Gearr ó C-ranna beaga nó cruach uillinn; meaitseálann an tiús an purlin nó go bhfuil sé 1.8 mm; nascann foirceann amháin leis an purlin agus an ceann eile leis an bhíoma cruach chun cosc ​​a chur ar aisiompú purlin.

3. Comhpháirteanna nasc

Cleats Purlin: pláta cruach ghalbhánuithe te-tumtha 3.0-5.0 mm; Boltaí ceanglóir: Boltaí ghalbhánuithe te-tumtha M12 nó M14.

V. Tagairt Roghnúcháin agus Iarratais le haghaidh Purlin Cruach Chuid C Fuar-Iarrollta

1. Trádstórais bheaga (réise ≤ 9m, spásáil caol colúin): Díon C140×50×2.0; Balla C100×50×2.0

2. Foirgnimh mhonarcha caighdeánacha (réise 12-24m, spásáil colúin thart ar 6-7m): Díon C160/C180 (tiús balla 2.0–2.2mm); atá feistithe le sraith iomlán de slata sag agus braces flange

3. Criosanna arda gaoithe ar an gcósta: Purliní níos tiús (tiús balla 2.2–2.5mm); slata sag suiteáilte ag eatraimh níos dlúithe

4. Foirgnimh mhóra mhonarcha (spásáil colúin > 7m): Díon C200, C220, C250, C280, C300 (tiús balla 2.0–3.0mm); atá feistithe le sraith iomlán de slata sag agus braces flange
