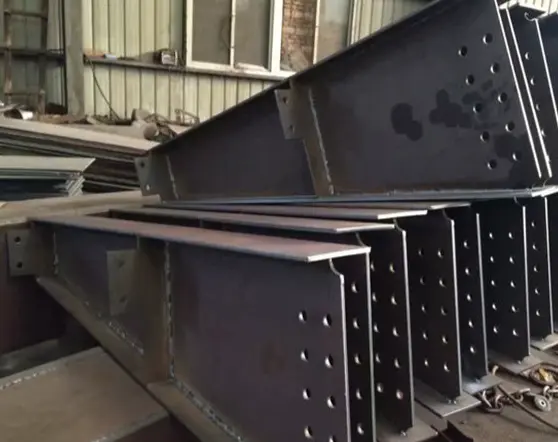

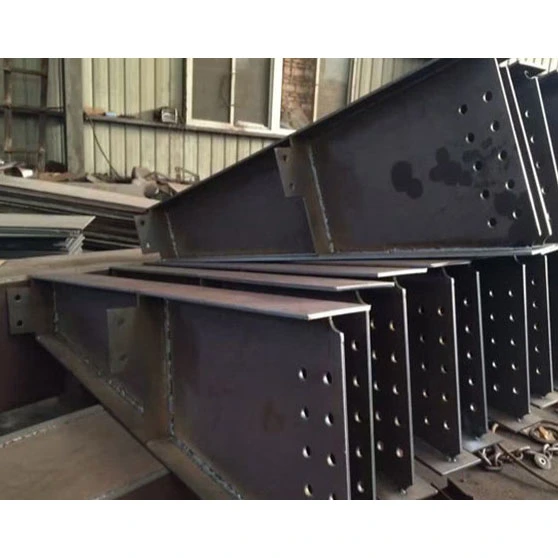

Is iad na Bíomaí Cruach Bun-Iompartha Ualach seo na comhpháirteanna lárnacha atá freagrach as ualaí ingearacha a aistriú laistigh den chreat cruach. Murab ionann agus bíomaí tánaisteacha (cosúil le bíomaí caighdeánacha I nó cruach cainéil) a láimhseálann ualaí logánta nó dáilte, tacaíonn na bíomaí príomhúla seo leis na hualaí comhchruinnithe ó dheic an urláir, bíomaí tánaisteacha, trealamh agus díon, agus iad á n-aistriú go cobhsaí chuig na colúin cruach ingearach. Cuimsíonn an líne táirge trí phríomhchatagóir - bíomaí H táthaithe, bíomaí H-alt inathraithe, agus bíomaí bosca-rannóg - go léir déanta as plátaí cruach ag baint úsáide as táthú stua báite agus faoi réir tástála cuimsitheach neamh-millteach (NDT) chomh maith le cóireálacha ilchéime frith-chreimeadh agus dóiteáin.
- H-beams táthaithe de chuid tairiseach: Na bíomaí Cruach um Iompar Ualach Bunscoile is mó a úsáidtear ar an margadh; toisí trasghearrtha aonfhoirmeacha ar fud; timthriallta monaraithe gearra agus costais mheasartha; oiriúnach do réisí urláir caighdeánacha 6-24m agus do ghnáthriachtanais ualaigh urláir mhonarcha.
- Líomaí H inathraithe de chuid: Codanna níos doimhne ag lár-réise agus codanna barrchaolaithe ag tacaí; deartha chun ailíniú le dáileadh nóiméad lúbthachta dín; go sonrach le haghaidh díonta monarcha fráma docht tairseach chun úsáid cruach neamhéifeachtach a íoslaghdú.
- Bíomaí bosca táthaithe: Trasghearradh bosca dúnta ceithre thaobh le rigidity torsional cothrom déthreo; oiriúnach le haghaidh raonta seach-mhóra (24-36m), ualaí craein éalárnacha, agus megafhrámaí ard-ardú; tugann sé aghaidh ar theorainneacha dochta lagais na léasacha H.
- Sonraíocht H-beam: H × B × tw × tf (a léiríonn doimhneacht bhíoma, leithead flange, tiús gréasáin, agus tiús flange, faoi seach); raon doimhneacht bhíoma: 300-2000mm.
- Sonraíocht bhíoma bosca: B × H × t (a léiríonn leithead an ailt, doimhneacht an ailt, agus tiús bhalla an bhosca, faoi seach); raon tiús balla: 12-50mm.
- Fad deighleog críochnaithe monarchan: Fad caighdeánach 9m agus 12m; déantar faid níos mó ná seo a réamhdhéanta ina chodanna agus iad a spliceáil/cóimeáilte ag airde ar an láthair.
- Q355B: Ábhar tionscail príomhshrutha; neart toraidh i bhfad níos mó ná cruach gnáthcharbóin; a chomhlíonann na ceanglais maidir le 90% de na monarchana trom-ualaigh agus na n-urlár idirmheánacha ard-ardú.
- Q235B: Teoranta d'urláir idirmheánacha faoi dhíon íseal-ardú, ualach solais (réisí faoi 6m); iomarcaíocht ualaigh íseal; ní mholtar úsáid lasmuigh.
- Q355NL: Do réigiúin frigid le teocht -20 ° C nó níos ísle; ina sheilbh aige toughness iarmharta íseal-teocht chun cosc a chur briste brittle i coinníollacha fuar.
Déantar na príomh-bhíoma go léir trí ghearradh pláta cruach, cóimeáil agus táthú; ní úsáidtear próifílí teorollta le haghaidh modhnú. Gearrtar an príomhchónaí seach-fhada ina chodanna bunaithe ar theorainneacha airde iompair, le bevels táthaithe agus lamháltais butt-joint réamh-chumraithe chun saincheisteanna a bhaineann le hiompar ró-mhór mhórbhealaigh nó mara a sheachaint; ar theacht chuig an suíomh, is féidir dul ar aghaidh láithreach le hailíniú ard-airde agus splicing.
- Plátaí Deiridh Bolted: raonta tiús pláta ó 18mm go 50mm (arna ríomh bunaithe ar fhórsa imoibrithe tacaíochta uasta); gnéithe poill réamh-druileáilte le haghaidh boltaí ard-neart Grád 10.9. Is é seo an modh nasctha is coitianta le haghaidh bíomaí urláir bunscoile, deireadh a chur leis an ngá atá le hobair te ar an láthair (táthú).
- Full-Treá Groove Welds: Deartha go sonrach le haghaidh ard-ardú bíomaí bosca-alt bunscoile; Is éard atá i gceist le beveling dhá thaobh na ngréasán agus flanges a bhaint amach Butt joint le neart comhionann leis an miotal bonn, freastal ar riachtanais an chóid seismeacha do struchtúir ard-ardú.
- Stiffeners Tacaíochta (Cothrománach & Ingearach): Comhpháirteanna struchtúracha éigeantacha le haghaidh bíomaí príomhúla; cuireann siad cosc ar dhífhoirmiú lomadh an ghréasáin ag an tacaíocht agus cuireann siad deireadh leis an mbaol brúite nó titim áitiúil ag deireadh an bhíoma, ag cloí le caighdeáin struchtúracha náisiúnta.
- Stiffeners Trasnacha lár-réise: Suite ag pointí ualaí comhchruinnithe trealaimh nó buaic-mhóimintí lúbthachta lár-réise chun dífhoirmiúchán búcla lomadh an ghréasáin a chosc.
- Corbels/Lúibíní Bhíoma Tánaisteach: Táthaithe go siméadrach ar an dá thaobh den léas príomhúil chun tacú le bíomaí tánaisteacha ó threoracha éagsúla, ag freastal ar fhoirmíochtaí tras-chruthach, trasnánach agus naisc eile.
- Plátaí Treisithe le haghaidh Oscailtí Fóntas: Plátaí athneartaithe bliantúla suiteáilte timpeall ar oscailtí gréasáin le haghaidh línte FPE (meicniúla, leictreacha agus pluiméireachta) chun a chinntiú nach laghdaítear an cumas ualachiompartha trasghearrtha.
- Studaí Fiar: Áirítear ar na sonraíochtaí Φ16 agus Φ19; a úsáidtear le haghaidh bíomaí príomhúla i gcórais urláir choincréite ilchodacha chun ualachiompartha comhoibríoch a chumasú idir cruach agus coincréit, rud a mhéadaíonn an cumas ualachiompartha iomlán.
- Lugaí Ardaithe Réamhdhéanta: Réamhshuiteáilte go siméadrach ag an dá cheann de na bíomaí príomhúla a bhfuil meáchan níos mó ná 5 thona acu; fíoraithe trí ríomhanna meicnic ardaithe agus deartha chun an t-aonad bíoma iomlán a ardú go hingearach.
- Plátaí Ceangail Sealadacha: Úsáidte le haghaidh ailíniú sealadach bíomaí príomhúla deighilte; rialaítear mí-ailíniú comhpháirteach go dtí níos lú ná 2mm; bhaint trí mheilt tar éis críochnú.
- Próiseas um Bhaint Meirge: Déantar Líoma Cruach um Iompar Ualach Príomhúil a phléascadh lámhaigh caighdeánaithe de ghrád Sa2.5 chun scála rollta agus meirge táthú scaoilte a bhaint, rud a chinntíonn an greamaitheacht scannán péinteála is fearr.
- Córas sciath ilchiseal: primer saibhir eapocsa since + cóta idirmheánach ocsaíd iarainn micaceous eapocsa + topcoat polúireatán; tiús scannán tirim iomlán de 100-160 μm.
- Cóireáil cosanta dóiteáin: Cur i bhfeidhm bratuithe intumacha dóiteán tanaí nó scannáin tiubh bunaithe ar rátáil friotaíochta dóiteáin an fhoirgnimh, a chlúdaíonn tréimhsí iomlána friotaíochta dóiteáin de 1, 2, nó 3 uair an chloig.
- Rogha timpeallachta cósta: galbhánú te-tumtha (comhpháirt iomlán); tiús sciath since ≥85 μm chun creimeadh spraeála salann mara fadtéarmach a sheasamh.
Áirítear le soláthar caighdeánach Grád 10.9 boltaí ard-neart, cnónna, leicneáin árasán, agus leicneáin barrchaolaithe; comhlíonann gach ábhar inchaite na caighdeáin náisiúnta maidir le naisc struchtúr cruach.
- Urlár H-alt príomhúil bhíoma: comhlacht H-alt + plátaí deiridh tiubhaithe ag an dá cheann + stiffeners imthacaí + lúibíní bhíoma tánaisteacha + stodaí lomadh flange barr + cóireáil iomlán frith-chreimeadh agus cosanta dóiteáin.
- Bhíoma príomhúil díon athróg fráma tairseach: H-bhíoma athróg + plátaí deiridh + stiffeners imthacaí + cleats purlin flange + cóireáil frith-chreimeadh.
- Bhíoma bunscoile bosca-alt tromshaothair: Comhlacht bosca-rannóg + táthaithe groove lán-treáite ag foircinn + fáinní stiffening inmheánacha agus seachtracha + lúibíní taobh + plátaí dúnta deiridh tiubh.
Deimhnithe cáilíochta ábhar bunaidh, tuarascálacha tástála ultrasonaic 100% (UT) le haghaidh táthaithe Grád I, tuarascálacha cigireachta tríthoiseacha, agus liostaí brataithe/aitheantais comhpháirteanna.
- Acmhainn ualaigh ard; resistant to sagging nó dífhoirmiúchán plaisteach faoi strus fadtéarmach in iarratais fad-réise.
- Ard-rigity fráma foriomlán le feidhmíocht chobhsaí seismeach agus comhbhrúiteach; cinntíonn sé lamhálacha sábháilteachta cuimsithí do leibhéil mezzanine.
- Go hiomlán réamhdhéanta sa mhonarcha le cruinneas tríthoiseach rialaithe; ní gá ach boltáil ar an láthair a dhéanamh, rud a fhágann go mbeidh timthriall tógála gairid ann.
- Íoslaghdaíonn trasghearradh bíoma dhlúth tomhaltas spáis ingearach, ag caomhnú spás inúsáidte taobh istigh.
- Cinntíonn cóireáil frith-chreimeadh ilchiseal in éineacht le díondhíonta comhlíontach saol seirbhíse níos mó ná 50 bliain d'iarratais laistigh agus lasmuigh.
- Réise inoiriúnaithe, doimhneacht na coda, agus cineálacha nasc bíoma-cholún; inoiriúnaithe do leagan amach neamhrialta taobh istigh.
- Príomhléimeanna cruach ualachiompartha: Tiús pláta inoiriúnaithe; clúdaíonn sé raonta 6-36m; friotaíocht torsional déthreo inchoigeartaithe; tacaíonn sé le hualaí tiubhaithe ar fud an urláir ar fad.
- bíomaí agus cruach cainéil: Ní féidir na codanna seasta teorollta a mhodhnú; rigidity cliathánach neamhleor feadh an ais lag; ní thacaíonn ach le hualaí pointe scoite; uas-réise teoranta do 6m.
- Codanna C agus ranna cuas ciorclach: Próifílí dúnta le ballaí tanaí le cumas ualaigh tiubhaithe lag; oiriúnach le haghaidh bracing nó frámaithe tánaisteach amháin; toirmiscthe lena n-úsáid mar léasacha ualachiompartha ingearacha príomhúla.
- Líomaí cruach príomh-ualachiompartha: Tacaíonn sé le táthú dlúth il-lúibíní (stiffers) ar an dá thaobh; déanann sé freastal ar naisc bhíoma tánaisteacha il-uillinn; oiriúnach le haghaidh hailt bhíoma-cholún casta.
- Ailt te-rollta: Tá dromchlaí fána ag baint le flanges, rud a fhágann go bhfuil teagmháil táthú fairsing deacair; teorainn le dlús na bpointí ceangail bhíoma tánaisteacha.
- Líomaí cruach príomh-ualachiompartha: Ligeann dearaí coda athraitheacha laghdú ar thiús an phláta ag teacht le laghdú ar mhóimint lúbthachta; íoslaghdaíonn sé cruach amú go beacht agus íslíonn sé costais iomlána.
- Cruach struchtúrach te-rollta: Toisí trasghearrtha seasta le corrlach sábháilteachta mór ualachiompartha; éifeachtach le haghaidh raonta gearra ach thar a bheith costasach le haghaidh tréimhsí fada.
Láimhseálann Bíomaí Cruach um Iompar Ualach Bunscoile an príomh-aistriú ualaigh le haghaidh urláir, díonta agus ardáin trealaimh ar fad; feidhmíonn comhpháirteanna cruach struchtúracha eile mar bíomaí tánaisteacha, tacaí, nó frámaíocht imfhálú - níl an dá chatagóir idirmhalartaithe.
Deimhnithe cáilíochta ábhar an mhonaróra bunaidh a fhíorú; iniúchadh le haghaidh laminations nó warping; plátaí neamhchomhlíonta a leá ag baint úsáide as meaisín leibhéalta pláta; anailís a dhéanamh go comhuaineach ar líníochtaí chun liostaí gearrtha a ghiniúint le haghaidh feansaí, gréasáin, stiffeners, agus plátaí nasc.
Plátaí gearrtha ag baint úsáide as trealamh lasair nó plasma CNC; beveling aonfhoirmeach a chur i bhfeidhm ag láithreacha splice léis príomhúil; gearradh próifíl a dhéanamh le haghaidh gréasáin bíomaí de chuid athróg, ag ligean corrlach 2-3 mm le haghaidh crapadh táthaithe.
- Líomaí príomhúla H-chruthach: Daingnigh na flanges barr agus bun i bpuirt tionóil; gréasáin a shuiteáil go hingearach; úsáid a bhaint as táthú taca chun lárú gréasáin agus ingearachacht an fheire a shuíomh agus a ailíniú.
- Bíomaí príomhúla bosca-chruthach: Cuir na ceithre phláta isteach laistigh de phort cóimeála; diaphragms inmheánacha réamhshuiteáil agus tack-weld; mí-ailíniú pláta rialaithe (fritháireamh) ag na hailt.
- Líomaí príomhúla H-chruthach: Déan SAW aontaobhach, ansin smeach an bhíoma agus bain úsáid as gouging aer-stua chun an fhréamh a ghlanadh; iomlán-treá SAW ar chúl chun deireadh a chur le lochtanna weld inmheánach.
- Bíomaí príomhúla bosca-chruthach: Weld hailt filléad scairt inmheánacha ar dtús, ansin táthú ag an am céanna na ceithre phríomhshíoga fadaimseartha den chuid bosca.
- Ceanglais cháilíochta: Ní mór do gach príomhshíoga bíomaí caighdeáin táthú Grád I a chomhlíonadh; Teastaíonn Tástáil Ultrasonach 100% (UT) ar chríochnú.
Bain úsáid as meaisín dhíreachú hiodrálach chun cuaire flange agus scuabadh bhíoma (lúbadh cliathánach) a cheartú; faoiseamh a dhéanamh ar strus táthú iarmharach; a chinntiú go gcomhlíonann straightness bhíoma ceanglais lamháltais.
Marcáil láithreacha go beacht de réir líníochtaí le haghaidh stiffeners, coirbéil, agus cleats purlin. Déantar comhpháirteanna beaga a tháthú chuig an bhíoma ag baint úsáide as táthú sciath-gháis CO2; ar deireadh, tá na plátaí nasc deiridh le chéile agus táthaithe go hiomlán.
Úsáidtear meaisíní druileála CNC do gach pláta deiridh agus plátaí nasc lúibíní chun comhaxiality poll bolt a chinntiú agus deireadh a chur leis an ngá atá le hathchóiriú nó athoibriú ar an láthair.
Maidir le príomh-bhíoma a thacaíonn le leaca urláir coincréite ilchodacha, úsáidtear meaisíní táthú graí speisialaithe chun studs lomadh Φ16 agus Φ19 a tháthú, agus déantar diall ingearachachta graí a rialú laistigh de 1 °.
Tá coirníní weld agus burrs spatter meilte as an léas ar fad; déantar criosanna athneartaithe oscailt gréasáin agus lochtanna dromchla logánta a dheisiú.
Pléascadh foriomlán lámhaigh go grád Sa2.5; cur i bhfeidhm seicheamhach primer, cóta idirmheánach, agus topcoat le fíorú tiús scannáin thirim; bratuithe tinedhíonach a chur i bhfeidhm bunaithe ar na rátálacha dóiteáin a theastaíonn do chriosanna sonracha.
Cuirtear uimhreacha aitheantais comhpháirte agus marcálacha ais/airde i bhfeidhm; déantar cruinneas tríthoiseach, tuarascálacha braite lochtanna, agus doiciméadú ábhartha a fhíorú; tar éis iniúchadh a rith, déantar na comhpháirteanna a phacáistiú uiscedhíonach le haghaidh loingsiú.
- Díreachacht bhíoma: ≤L/1000
- ingearachacht flange: ≤B/100
- Diall trasghearrthach tríthoiseach: ±2 go 3 mm
- Faid caighdeánach deighleog críochnaithe: 9m, 12m; tá comhpháirteanna seach-fhada réamhdhéanta i ndeighleoga.
|
Grád Ábhar |
Neart Toradh ReL |
Neart Teanntachta Rm |
Cásanna Iarratais |
|
Q355B |
≥355MPa |
470 ~ 630MPa |
Príomh-bhíoma don mhonarcha agus ardán ualach trom ard-ardú |
|
Q235B |
≥235MPa |
375 ~ 500MPa |
Príomh-léas ualach solais íseal-ardú |
|
Q355NL |
≥355MPa |
470 ~ 630MPa |
Príomh-bhíoma a úsáidtear i limistéir fuar trom |
- H-bhíoma: Feidhmíocht flexural den scoth faoin ais láidir; stiffness cliathánach níos ísle faoin ais lag (ag brath ar leaca urláir agus bíomaí tánaisteacha le haghaidh srianadh cliathánach); méadaítear acmhainn ualachiompartha 35%–55% tar éis iarfheistiú ilchodach cruach-choincréite.
- Bhíoma bhosca: Feidhmíocht chothromaithe dhéthreorach flexural agus torsional; oiriúnach le haghaidh luchtú eccentric agus feidhmchláir príomh-bhíoma craein droichead.
- Comhéifeacht friotaíochta gaoithe: H-beam 1.35, Bosca bhíoma 1.55.
- Ní mór stiffeners trasnacha a chur leis ag pointí ualaigh tiubhaithe chun buckling gréasáin áitiúil a chosc mar gheall ar strus imthacaí.
- Ailt an phríomh-ghráinne agus táthaithe imthacaí criticiúla: Táthaithe Grád I, Tástáil Ultrasonach 100% (UT)
- Táthú filléad níos déine agus lúibín: táthaithe Grád II, Tástáil Ultrasonach randamach 20% (UT)
- Grád bhaint meirge: Sa2.5
- Péinteáil tiús scannán tirim: 100-160 μm
- Fad friotaíochta dóiteáin: 1h, 2h, 3h
- Tiús since galbhánaithe te-tumtha: ≥85 μm
- Boltaí nasc beam-go-colún: Grád 10.9 boltaí ard-neart
- Tiús pláta Deireadh: 18-50 mm
- Sonraíochtaí graí lomadh: Φ16, Φ19; ábhar: ML15
- Próiseáil iomlán intí: Línte táirgeachta dílseánaigh le haghaidh gearradh pláta cruach, táthú stua báite, agus braite lochtanna; gan foinsiú allamuigh, ag cinntiú toisí inrialaithe agus cáilíocht weld.
- Seachadadh comhlíontach trasteorann: Seachadadh comhuaineach tuarascálacha cigireachta iomlána Béarla agus doiciméadú imréiteach custaim chun freastal ar na ceanglais maidir le maoirseacht innealtóireachta thar lear agus iniúchtaí custaim.
- Réitigh iompair rómhóra: Líníochtaí tógála iomlána a sholáthar le haghaidh réamhdhéanta rannóige agus splicing ar an láthair ar phríomh-ghráinneoga seach-fhada, ag sárú teorainneacha iompair trasteorann.
- Fíorú teicniúil saor in aisce: Fíorú réamh-díolacháin ar réise an phríomh-ghráinne, ualach agus roghnú nasc chun rioscaí dearaidh struchtúracha a mhaolú.
C1: Conas is féidir liom a roghnú idir H-alt agus bosca-girders príomha?
A: Bain úsáid as girders H-alt le haghaidh raonta faoi 24m le hualaí ingearacha aontreocha; úsáid girders bosca-rannóg le haghaidh réisí níos mó ná 24m, ualaí éalárnacha déthreocha, nó ualaí cómhalartacha craein.
C2: An ndéanann oscailtí gearrtha sa phríomhghréasán girder difear do shábháilteacht struchtúrach?
A: Ní chuireann oscailtí déanta ag láithreacha seachas buaicphointí móiminte lúbthachta - nuair a threisítear iad le plátaí riniúcháin bhuileacha - an cumas ualachiompartha; áfach, tá cosc ar oscailtí treallach i gcriosanna ard-lúbthachta ag lár-réise.
C3: An féidir an sciath dóiteáin-dhíonach le haghaidh bíomaí cruach príomh-ualachiompartha a chur i bhfeidhm ar an láthair níos déanaí?
A: Is féidir iarratas a dhéanamh trí réamh-sciath monarchan nó trí bhratú ar an láthair; cinntíonn sciath mhonarcha tiús aonfhoirmeach scannáin agus go ginearálta ailíníonn sé níos fearr le riachtanais sceidealaithe na dtionscadal thar lear.
