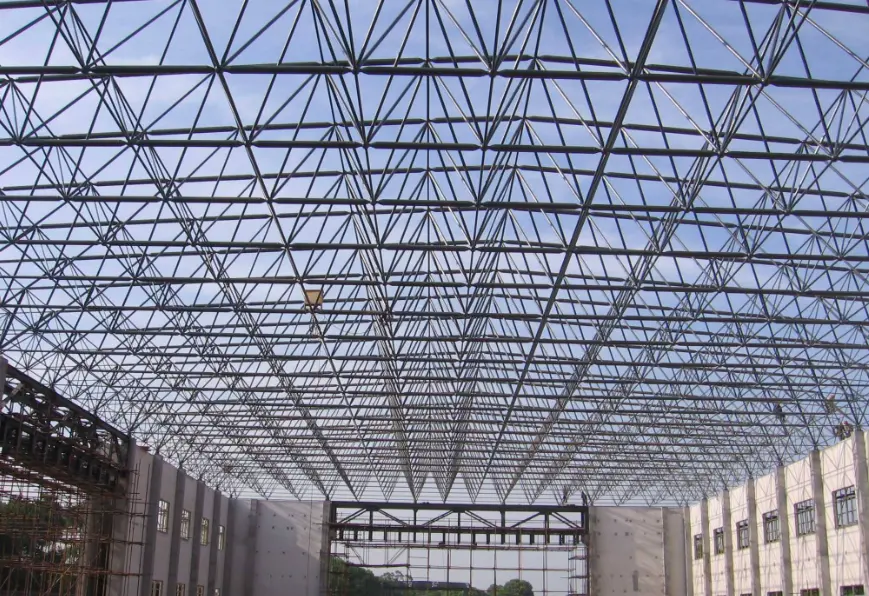

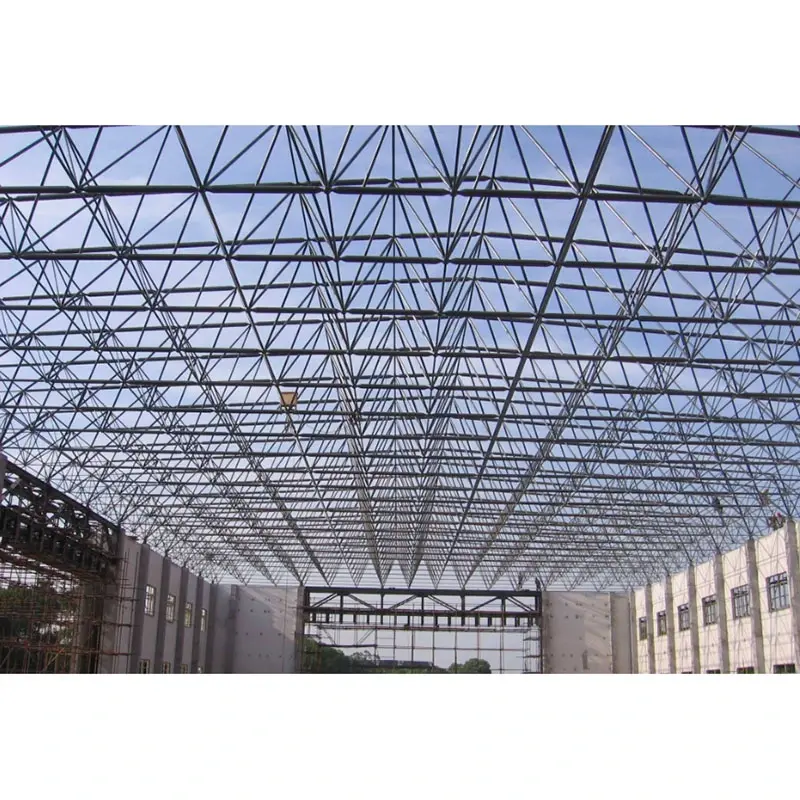

Struchtúr Fráma Spáis Cruach Réise Móra

Sainmhínithe Bunúsacha Táirge

1. Sainmhíniú Ginearálta

De réir an Chaighdeáin um Dhearadh Struchtúir Cruach (GB 50017), déantar struchtúir díon greille spásúlachta a bhfuil réise 60 méadar nó níos mó acu a aicmiú mar Struchtúir Fráma Spáis Cruach Réise Móra. Tá siad le chéile ó bhaill feadánacha cruach agus hailt sféarúil i gcórais gheoiméadracha cosúil le pirimidí ceathrúnacha nó triantánacha. Is córais spásúlachta neamhchinntithe an-statach iad seo ina ndéantar ualaí a dháileadh go domhanda, agus go mbíonn teannas nó comhbhrú aiseach ar na baill go príomha. Cuireann siad rigidity iomlán ard ar fáil agus cruthaíonn siad spásanna oscailte saor ó cholún, rud a fhágann go bhfuil siad iontach do staidiamaí, ionaid taispeántais, stáisiúin iarnróid ardluais, seideanna stórála guail, críochfoirt aerfoirt agus go leor eile.

2. Sainmhíniú Sonrach: Fondúireacht Fráma Spáis (Fondúireacht Tacaíochta)

Is é bunús an fhráma spáis an fo-struchtúr - go hiondúil coincréit nó carn-bhunaithe - a thacaíonn leis na himthacaí fráma spáis agus a aistríonn gach ualach ón bhforstruchtúr (fórsaí aiseach, fórsaí lomadh, chuimhneacháin lúbthachta, fórsaí cothrománacha, agus fórsaí seismeacha) go dtí an talamh; feidhmíonn sé mar bhonn struchtúrach don fhráma spáis.

· Tréithe Struchtúracha: Faoi réir brú ingearach, sá cothrománach, fórsaí ardaithe, agus chasmhóiminte; Éilíonn cruinneas an-ard maidir le socrú, ingearchló, agus socrúchán páirteanna leabaithe.

· Príomhphointí Rialaithe: Is féidir le socrú difreálach a bheith ina chúis go díreach le scoilteadh ar ailt an fhráma spáis agus ar éagobhsaíocht na mball, rud a fhágann go bhfuil sé ina fhachtóir ríthábhachtach maidir le rathúlacht nó teip ar fhrámaí mór-réise.

3. Idirdhealú idir Téarmaíocht an Fhráma Choitinn Spáis

· Comhlacht Fráma Spáis: Struchtúr uachtair an ghreille spáis (comhaltaí + hailt sféarúla);

· Imthacaí Fráma Spáis: An chomhpháirt aistrithe ualaigh a nascann an fráma spáis leis an bhfondúireacht;

· Fondúireacht Fráma Spáis: An struchtúr coincréit threisithe, an caipín carn nó an bonn scoite atá suite faoin imthacaí.

Cumraíocht Chórais Críochnaithe

Cuid 1: Príomhchóras Fráma Spáis Uachtair (Príomh-Struchtúr Ualach-Iompartha)

1. Córas Struchtúrtha (Roghanna Príomhshrutha)

· Fráma Spáis Pirimid Cearnóg Ortagonal: An chuid is mó a úsáidtear go forleathan; cuireann stiffness aonfhoirmeach agus suiteáil díon áisiúil; rogha is fearr le haghaidh lorg dronuilleogach.

· Fráma Spáis Pirimid Cearnóg Trasnánach: Feidhmíocht struchtúrach níos fearr agus tomhaltas cruach beagán níos ísle; oiriúnach do réisí meánacha go mór.

· Fráma Spáis Pirimid Triantánach: Cobhsaíocht spásúil ard; oiriúnach do lorg ciorclach nó polagánach.

· Fráma Spáis Liathróid Táthaithe: Oiriúnach do ualaí troma, raonta ultra-mhór (os cionn 80m), córais díonta troma, agus coinníollacha ard-ualaigh.

· Fráma Spáis Bolted-Liathróid: Oiriúnach do ualaí níos éadroime agus do raonta móra caighdeánacha; gnéithe réamhdhéanta monarchan, cóimeáil ar an láthair, agus tógáil tapa.

2. Cumraíocht Príomh-Ábhair (Sonraíochtaí Caighdeánacha)

· Baill: Píopaí cruach gan uaim nó píopaí táthaithe le seam díreach; Ábhar: Q355B (príomhshrutha le haghaidh raonta móra); Sonraíochtaí coitianta: Φ114×4, Φ140×6, Φ159×8, Φ219×10; Is féidir Q235B a úsáid le haghaidh raonta níos lú.

· Liathróidí Comhpháirteacha:

o Liathróidí Bolted: Φ200–Φ400; tiús balla ≥12mm; Ábhar: Q355B.

o Liathróidí Táthaithe: Φ250–Φ500; tiús balla ≥14mm; folaíonn sé easnacha stiffening inmheánacha.

· Nascóirí: Grád 10.9 boltaí ard-neart (speisialaithe le haghaidh frámaí spáis); áirítear cinn chónúla, plátaí deiridh, muinchillí agus scriúnna ceangail a mheaitseáil.

3. Comhpháirteanna Díon agus Imfhálú (Córas Díon Críochnaithe)

· Painéil Díon: Painéil alúmanam-maignéisiam-mangainéise buan-seam, leatháin chruaiche dath próifílithe, agus painéil soilsithe lae (áitithe).

· Struchtúr an Díon Tánaisteach: purlins cruach C/Z-alt (ghalbhánuithe te-tumtha Q355B, tiús sciath ≥80μm), slata ceangail dín, agus teanntóga.

· Uiscedhíonach & Insliú: Ciseal inslithe olann charraige nó ghloine, scannán inálaíochta uiscedhíonach, gáitéir, píopaí síos, agus caipíní iomaire.

Cuid II: Córas Imthacaí Fráma Spáis (Croílár le haghaidh Aistriú Ualach idir Struchtúir Uachtarach agus Íochtarach)

Feidhmíonn imthacaí mar na nóid aistrithe ualaigh aonair idir an fráma spáis agus an bunús coincréite; ní mór roghnú struchtúir fadréise a bheith bunaithe ar riachtanais ualaigh shonracha:

1. Imthacaí comhbhrú pláta cothrom: Bear ach comhbhrú ingearach; a úsáidtear le haghaidh tacaí imeall agus limistéir le fórsaí cothrománacha íseal.

2. Imthacaí sleamhnáin aontreocha / déthreoracha: Laghdaigh strus teirmeach agus freastal ar leathnú / crapadh teirmeach; riachtanach le haghaidh frámaí spáis fada.

3. Imthacaí insí (imthacaí insí sféarúla): Ceadaigh rothlú agus tarchur fórsa iltreoch; a úsáidtear ag coirnéil, i gceantair le fórsaí cothrománacha arda, agus i gcriosanna le ceanglais dhian seismeacha.

4. Imthacaí teanntachta (imthacaí ardaitheora-resistant): Úsáidtear ag sceimhleacha, cantilvers, agus limistéir atá faoi réir shúchán gaoithe suntasach chun an fráma spáis a chosc ó ardú.

Gabhálais imthacaí: Plátaí bonn, easnacha stiffening, boltaí ancaire, agus shims coigeartaithe (le haghaidh leibhéalta agus coigeartú ardaithe).

Cuid III: Bunchóras Íochtarach

Tá an roghnú bunaithe ar choinníollacha geolaíochta, réise, agus aicmiú ualaigh; is é an teaglaim de chaipíní carn-móide-pile:

I. Cineálacha Fondúireachta Coitianta

1. Bonn aonraithe coincréit threisithe: Réise 60-80m, coinníollacha geolaíochta fabhracha, ualaí measartha.

2. Fondúireachtaí stiallacha (bonn leanúnach): Frámaí spáis fadaithe, tacaí leanúnacha, riachtanais ardfhriotaíochta fórsa cothrománach.

3. Bunsraitheanna carn le caipíní carn (is fearr le haghaidh raonta fada): Réise níos mó ná 80m, fondúireachtaí ithreach bog, ualaí troma, criosanna déine ard seismeacha.

o Cineálacha carn: chairn leamh teilgthe-in-áit, chairn píopa réamhtheilgthe.

o Caipíní carn: caipíní píle coincréit threisithe cearnacha/dronuilleogacha (coincréit C30/C35).

4. Fondúireachtaí rafta: Tionscadail a bhfuil achair dhromchla an-mhór, coinníollacha casta geolaíochta, agus ceanglais dhian chun socrú difreálach a rialú.

II. Struchtúr Bunúsacha Croí agus Páirteanna Leabaithe

1. Neart Coincréite: Caipíní carn/bunús príomhchorp C30–C35; dalladh coincréit C15;

2. Páirteanna Leabaithe Fondúireachta:

o Plátaí cruach leabaithe le haghaidh tacaí: Tiús 16–20 mm, táthaithe le hatreisiú caipín carn;

o Boltaí ancaire leabaithe: Chun tacaí fráma spáis a dhaingniú; Boltaí cruach Q355, iomlán le cnónna agus plátaí imthacaí;

3. Rialú Beachtais (Caighdeáin éigeantacha do struchtúir mhór-réise):

o Diall ais ≤ ±5 mm;

o Diall ingearchló dromchla barr ≤ ±3 mm;

o Difríocht airde idir tacaí laistigh den réise céanna ≤ 2 mm.

Cuid IV: Córais Bracing agus Cobhsaíochta

Is éard atá i gceist le Struchtúir Fhráma Spáis Cruach Réise Móra airde suntasacha agus fórsaí cothrománacha substaintiúla (gaoth, seismeacha); tá córas cobhsaíochta cuimsitheach éigeantach:

1. Baill bracing fráma spáis inmheánach: Baill ghréasán ingearach/trasnánach idir na cordaí barr agus bun (fíortha don spásfhráma);

2. Bracing idir-cholún: Tras-bracing (cruach uillinn nó píopa cruach) idir colúin choincréite chun seasamh in aghaidh fórsaí cothrománacha fadaimseartha;

3. Bracing cothrománach díon: Slatanna comhionannas vótaí cothrománacha agus braces trasnánach laistigh d'eitleán an chorda barr, a fhoirmíonn scairt díon docht;

4. Frámaí spáis imeallbhinne agus binn: Dún na foircinn, feabhsaigh rigidity foriomlán, agus cuir i gcoinne ualaí gaoithe;

5. Braces glúine/slata ceangail: Comhpháirteanna cobhsaíochta cliathánach le haghaidh purlin (de réir na loighice céanna le díonta cruach tomhsaire solais).

Cuid V: Frith-chreimeadh, Cosaint Dóiteáin, agus Córais Cosanta Tintreach

1. Frith-chreimeadh

· Comhpháirteanna de dhéantús an mhonarcha: ghalbhánuithe te-tumtha ar an iomlán (tiús sciath since ≥85 μm); tiús méadaithe do chriosanna tionsclaíocha cósta nó ceimiceacha;

· Táthaithe suímh agus limistéir deisiúcháin-táthaithe: Pléascadh scríobach chun meirge a bhaint + primer saibhir i since eapocsa + cóta barr;

· Nóid agus boltaí sféarúla: Monarcha-ghalbhánuithe; toirmisctear gearradh ar an láthair a dhéanann damáiste don sciath.

2. Cosaint Dóiteáin

· Cur i bhfeidhm bratuithe sain-retardant dóiteáin (cineálacha ultra-tanaí nó scannáin thanaí) bunaithe ar rátáil dóiteáin an fhoirgnimh; rátáil friotaíochta dóiteáin de 1.0 h go 2.0 h;

· Aird ar leith ar thacaí brataithe, páirteanna leabaithe, agus boltaí. 3. Cosaint Lightning

· Feidhmíonn corda uachtarach an fhráma spáis mar chóras aer-chríochnaithe;

·Seoltóirí síos a fhoirmítear trí thacaí, boltaí ancaire, agus atreisiú dúshraith;

·Leictreoidí talaimh suiteáilte laistigh den bhunsraith agus nasctha le príomhghréasán cosanta tintreach an fhoirgnimh.

Cuid 6: Suiteáil agus Tacaíocht Tógála

Modhanna 1.Installation: Tionól píosa-ar-phíosa ard-airde, ardú modúlach, ardú lárnach, sleamhnáin charnach (príomhshrutha le haghaidh raonta móra);

Trealamh 2.Core: Stáisiún iomlán, leibhéal, eochair chasmhóiminte, ardaithe hiodrálacha / córas sleamhnáin, craenacha móra, craenacha droichead;

Ábhair 3.Auxiliary: Bealaidh speisialaithe le haghaidh boltaí ard-neart, séalaithe, shims, frámaí tacaíochta sealadacha, sreanga guí.

Liosta Comhpháirt Iomlán

Fráma spáis 1.Uachtair: Baill fheadáin chruach + sféir boltaithe/sféir táthaithe + boltaí ard-neart + cinnirí cónúla / plátaí deiridh;

2. Córas díon: Painéil dín + C/Z-purlins + insliú & uiscedhíonta + gáitéir & píopaí síos;

Tacaíochtaí 3.Load-beart: Tacaíochtaí seasta / sleamhnáin / sféarúil / ardaithe-resistant + boltaí ancaire + plátaí cruach leabaithe;

4.Substructure/Fondúireacht: Bonn scoite / fondúireachtaí stiallacha / caipíní carn (rebar + coincréit + páirteanna leabaithe);

5. Cobhsaíocht bracing: Bracing idir-cholún, bracing cothrománach dín, frámaí spáis binn;

6. Córais cosanta: galbhánú te-tumtha (frith-chreimeadh), bratuithe dóiteáin-resistant, cosaint tintreach & talamh;

Cúntóirí 7.Installation: Tacaíochtaí sealadacha, trealamh ardaithe, ionstraimí suirbhéireachta, crua-earraí cheangail.

Díon Cruach Solas Caighdeánach vs Struchtúr Fráma Spáis Cruach Mór-Réise

· Díon cruach éadrom caighdeánach: Frámaí dochta tairseach go príomha; réise < 60m; easpa córas greille spásúlachta;

· Struchtúr Fráma Spáis Cruach Mhór-Réise: Réise ≥ 60m; struchtúr greille spásúlachta; ag brath ar ghníomhaíocht spásúil ualachiompartha dhílis; tá na ceanglais maidir le fondúireachtaí, tacaí, agus cruinneas i bhfad níos airde ná iad siúd do struchtúir cruach éadrom.

Buntáistí Croí

1. Ligeann cumas réise breise do dhearaí saor ó cholún, ag uasmhéadú úsáid spáis taobh istigh.

2. Cinntíonn iompar struchtúrach tríthoiseach dáileadh cothrom ualaigh agus friotaíocht den scoth d'fhórsaí seismeacha agus brú gaoithe.

3. Meáchan éadrom fós docht; tá an struchtúr i gcoinne dífhoirmithe agus sagging foriomlán.

4. Ceadaíonn comhpháirteanna monarcha-réamhdhéanta do thionól tapa ar an láthair.

5. Tacaíonn céimseata solúbtha le cruthanna éagsúla, lena n-áirítear cruinneacháin árasán, cuartha, sféarúil agus neamhrialta.

6. Struchtúr cobhsaí agus durable; saol seirbhíse fada nuair a chóireáil le haghaidh friotaíocht creimeadh.

Buaicphointí Difreála

I. Buntáistí Feidhmíochta Struchtúrtha

1. Dáileadh ualaigh tríthoiseach: Murab ionann agus frámaí tairseacha nó bíomaí gréasáin soladacha (atá faoi réir lúbthachta agus lomadh), bíonn teannas agus comhbhrú aiseach ag na baill i bhfráma spáis go príomha. Cinntíonn sé seo úsáid éifeachtach ábhar agus féin-mheáchan laghdaithe. Déantar ualaí as raonta seach-mhóra a dháileadh go cothrom thar thacaí, ag íoslaghdú ualaí pointe agus ag laghdú costais bunsraithe.

2. Struchtúr an-neamhchinntithe statach: Cuireann sé iomarcaíocht sábháilteachta suntasach ar fáil; ní bheidh teip ball aonair ina chúis le titim iomlán. Feidhmíonn sé níos fearr ná trusanna plánacha agus frámaí tairseacha maidir le creathanna talún, gaoth, sneachta agus socrú míchothrom a sheasamh, rud a fhágann go bhfuil sé oiriúnach d'fhoirgnimh phoiblí móra ar nós staidiamaí, seideanna stórála guail, agus críochfoirt aerfoirt.

3. Spásanna móra saor ó cholún: Baineann sé go héasca réisí soiléire 60-150 méadar amach. I gcodarsnacht leis sin, is gnách go mbíonn teorainn réise eacnamaíoch de ≤36 méadar ag frámaí tairseacha, agus is minic nach mbíonn éifeachtúlacht costais ag trusanna cruach mór-réise; soláthraíonn frámaí spáis taobh istigh ollmhór, gan bhac, saor ó cholúin.

II. Buaicphointí Ábhar agus Costais

1. Tomhaltas cruach laghdaithe le haghaidh raonta coibhéiseacha

I gcás feidhmeanna mór-réise, tá an tomhaltas cruach in aghaidh an aonaid den limistéar réamh-mheasta níos ísle ná trusanna cruach nó bíomaí díon gréasán soladach. Baineann frámaí spáis liathróid bolta leas as olltáirgeadh monarchan caighdeánaithe agus costais ísle trí sholáthar mórchóir na n-ábhar príomhúil (feadáin chruach agus liathróidí cruach).

2. Inoiriúnaitheacht ualach leathan

Oiriúnach do raon leathan feidhmchlár, ó dhíonta éadroma gloinithe go botháin ghuail thirim tromshaothair agus díonta a bhfuil trealamh orthu. Is féidir roghnú ábhair a choigeartú go solúbtha chun costais a rialú – cruach Q235 a úsáid le haghaidh ualaí níos éadroime agus Q355 le haghaidh ualaí níos troime.

III. Buaicphointí Táirgeachta agus Próiseála

1. Frámaí Spáis Liathróid Bolted Réamhdhéanta Caighdeánaithe Monarcha: Gearrtar baill an fheadáin chruach go fad, déantar cinn cón agus plátaí deiridh a réamh-chóimeáil, agus tapaítear na liathróidí cruach - iad ar fad laistigh den cheardlann - sula ndéantar iad a shórtáil agus a phacáistiú. Tá obair ar an láthair teoranta do boltaí ard-neart a thionól agus a ghéarú, agus is gá an táthú íosta. I gcodarsnacht leis sin, is minic go dteastaíonn splicing agus táthú fairsing ar an láthair ar trusanna agus frámaí dochta.

2. Solúbthacht Ard-Chomhpháirt: Úsáideann fráma spáis aonair raon teoranta de shonraíochtaí liathróid, boltaí agus feadáin cruach, ag cinntiú idirmhalartaithe ard páirteanna. Éascaíonn sé seo olltáirgeadh, bainistíocht fardail, agus cothabháil nó athsholáthar amach anseo.

IV. Difríochtaí Tógála agus Suiteála

1. Modhanna Suiteála Solúbtha agus Éagsúla: Ceadaíonn teicnící éagsúla - cosúil le cóimeáil píosa-ar-phíosa ar airde, bloc-ardú, ardaithe hiodrálacha lárnacha, agus sleamhnáin charnach - le tógáil i spásanna mór-réise, ultra-ard, nó teoranta. Os a choinne sin, tá frámaí agus trusanna dochta tairseach srianta go mór ag gathanna oibriúcháin craein.

2. Luas Tógála Inrialaithe: Giorraíonn déantús monarchan comhuaineach agus cóimeáil ar an láthair sceideal iomlán an tionscadail. Laghdaíonn easpa táthú fairsing ar an láthair an gá atá le braiteadh lochtanna agus athobair frith-chreimeadh.

V. Buntáistí i bhFoirm Dín agus Ailtireachta

1. Formability Ard: Tá cruthanna dronuilleogacha, ciorclach, éilipseacha, sféarúla agus cuartha dúbailte insroichte. Bíonn deacrachtaí ag frámaí dochta agus trusanna plánacha díonta cuartha mór-réise a chruthú, rud a fhágann go bhfuil frámaí spáis oiriúnach do struchtúir uathúla cosúil le hionaid taispeántais agus staidiam spóirt.

2. Leagan Amach Áisiúil an Díon: Éascaíonn socrú rialta aonfhoirmeach na nóid uachtair chorda socrú ordúil na gcrannáin, na bpainéal dín, agus na stiallacha spéirlingí. Simplíonn sé seo tógáil imfhálú dín agus cuireann sé níos mó solúbthachta ar fáil maidir le dearadh córais draenála agus leagan amach spéirléasacha.

VI. Buntáistí i Marthanacht: Frith-Chreimeadh agus Cosaint Dóiteáin

1. Caolbhánú, Baill Éide agus Galbhánú Hot-Dip Aibí: Is féidir feadáin agus liathróidí cruach a ghalbhánú go hiomlán te-tumtha sa mhonarcha gan na "criosanna marbh" a fhaightear i rannóga struchtúracha, rud a fhágann go bhfuil cáilíocht frith-chreimeadh níos fearr i gcomparáid le frámaí dochta rannóg H. Tugann sé seo buntáiste ar leith do shaol seirbhíse i dtimpeallachtaí cósta nó ceimiceacha creimneach.

2. Feidhmiú Éasca Bratuithe Frithdhóiteáin: Le baill scoite agus achair dromchla inbhainistithe, tá cur i bhfeidhm bratuithe tine-scannán-retardant níos tíosaí ar ábhar agus níos tapúla ná sciath bíomaí agus colúin ghréasán soladacha móra.

VII. Buaicphointí O&M Iar-Thógála

1. Meáchan éadrom le hualaí cothabhála díon íseal; leagan amach simplí maidir le siúlbhealaí cothabhála;

2. Iompar struchtúrach soiléir; is féidir baill aonair damáiste a athsholáthar ag pointí sonracha gan díchóimeáil nó modhnú fairsing díon, rud a fhágann go bhfuil costais chothabhála íseal.

VIII. Comparáid Achomair le Córais Iomaíochta

1. Frámaí Dochta Tairseach: Oiriúnach do raonta beaga go meánmhéide; iompar struchtúrach plánach; ag brath ar bhaill flexural; costas íseal; titeann an cost-éifeachtúlacht go géar i gcás raonta níos mó ná 36m;

2. Trusanna Cruach: Iompar struchtúrach planar; stiffness cliathánach lag; féin-mheáchan ard le haghaidh raonta móra; éilíonn táthú suntasach ar an láthair;

3. Frámaí Spás Cruach: Iompar struchtúrach spásúil; an rogha is fearr le haghaidh raonta ultra-mhór; stiffness ard; céimseata solúbtha; lamháil sábháilteachta ard.

Próiseas Déantúsaíochta Caighdeánach

I. Próiseas Déantúsaíochta Liathróid Cruach

1. Gearradh agus Gaibhniú: Stoc barra cruach bhabhta sábhadh → Téamh meánmhinicíochta agus brionnú isteach i mbearnaí garbh liathróid cruach;

2. Meaisínithe: Ag casadh deil an dromchla sféarúil → Druileáil il-uillinn na bpoll bolt agus cnagadh ag baint úsáide as meaisín druileála innéacsaithe de réir líníochtaí;

3. Cigireacht agus NDT: Cigireacht snáithe; tástáil cáithníní maighnéadacha (MPT) chun scoilteanna a bhrath;

4. Frith-chreimeadh: Galbhánú te-tumtha ar an iomlán.

Liathróidí Táthaithe: Pláta cruach a stampáil ina dhá leathsféar → Beveling → Cóimeáil stiffeners fáinne inmheánacha → Táthú stua báite chun leathsféar a nascadh → NDT → Meilt → Galbhánú.

II. Próiseas Déantúsaíochta Ball Fráma Spáis

1. Gearradh Píopaí Cruach: Gearradh fad seasta de phíobáin gan uaim nó táthaithe ag baint úsáide as sábha CNC; liúntas le haghaidh crapadh táthú san áireamh; aghaidheanna foirceann cothrom;

2. Déantúsaíocht Ceann Cón agus Pláta Deiridh: Gaibhneachta a iompú chun cruth;

3. Cóimeáil agus Táthú: Cinn cón / plátaí deiridh a chóimeáil ag foircinn an phíobáin; suíomh trí uirlisiú; táthú imlíne CO₂ lán-treá;

4. Weld NDT: Tástáil ultrasonaic (UT) do bhaill mhór-réise ríthábhachtach; seiceálacha ar an láthair le haghaidh táthaithe Grád II;

5. Díriú agus Deireadh Meirge: Baill dhíreachú; pléascadh lámhaigh go grád Sa2.5;

6. Frith-chreimeadh: Galbhánú te-tumtha ar an iomlán.

III. Próiseáil Comhthionóil Boltaí Ard-neart

1. Gearradh cruach bhabhta → Múchadh agus faghartha → Casadh seachtrach → Rollta snáithe;

2. Tástáil cruas, braite lochtanna, agus galbhánú te-tumtha; próiseáil comhuaineach agus galbhánú na sleeves meaitseála agus scriúnna socraithe.

IV. Monarcha Réamhthionól

1. Roghnaigh 1–2 aonad caighdeánach le haghaidh cóimeála trialach ar phort;

2. Fíoraigh ailíniú poll liathróid, doimhneacht ionsáite boltaí, agus fad iomlán an bhaill;

3. Coigeartaigh toisí páirteanna neamhchaighdeánacha chun tionól réidh ar an láthair a chinntiú.

V. Pacáistiú agus Aicmiú

Líon na gcomhpháirteanna de réir crios agus sonraíochta; baill phacáiste, liathróidí cruach, agus boltaí ar leithligh; marc le huimhreacha aise.

VI. Nósanna Imeachta Tionóil ar an Láthair

1. Suirbhéireacht agus leagan amach; leibhéalta agus suíomh tacaíochtaí;

2. Forghníomhú bunaithe ar an bplean tógála: tionól píosa ar phíosa ar airde / bloc ardaithe / ardaithe lárnach;

3. Ballaí corda bun agus baill a chóimeáil ar dtús → baill ghréasáin a shuiteáil → cóimeáil corda barr; níos doichte boltaí ard-neart Grád 10.9 chun an chasmhóimint a dhearadh ag baint úsáide as eochair chasmhóiminte;

4. Cigireacht fo-mhír, sciath frith-chreimeadh a chur i bhfeidhm ar thátaí, agus sciath tinedhíonach a chur i bhfeidhm.

Nóta: Difríochtaí maidir le Frámaí Spáis Liathróid Táthaithe

Táthú iomlán treá na n-alt ar an láthair; braite locht do gach pas weld; gan aon phróiseas teannta boltaí ard-neart.

Príomhpharaiméadair Feidhmíochta

I. Sonraíochtaí Geoiméadracha na bPríomh-Chomhpháirteanna

1. Baill Tubular Cruach Fráma Spáis (Q235B/Q355B; Q355B is fearr le haghaidh raonta móra)

Trastomhais choitianta píopa × tiús bhalla: φ60 × 3.5, φ76×4, φ89×4, φ114×4, φ140×6, φ159×8, φ180×10, φ219×10

Fad ball críochnaithe: 1.0m–3.5m (méid caighdeánach greille: 1.5m–3.0m);

Caoinfhulaingt straightness déantúsaíochta: ≤L/1000; diall ingearacht aghaidh deiridh: ≤0.5mm.

2. Sféir Bolted

Trastomhas sféar: φ100, φ120, φ140, φ160, φ180, φ200–φ400;

Tiús balla: 12-20mm; lamháltas uilleach do phoill snáithithe ar dhromchla an sféir: ±15′.

3. Dúntóirí Gaolmhara

Grád 10.9 boltaí ard-neart: M12, M14, M16, M20, M22, M24, M27, M30; gabhálais: muinchillí, cinn chónúla, plátaí deiridh, scriúnna tacair faoi ghlas.

4. Plátaí Tacaíochta

Tiús pláta bonn: 16-30mm; tiús pláta stiffener: 12-20mm; boltaí ancaire leabaithe: Q355.

II. Airíonna Meicniúla Ábhartha

III. Feidhmíocht Struchtúrtha Ualachiompartha

1. Saintréithe ualachiompartha: Tá gach ball sa Struchtúr Fráma Spáis Cruach Mór-Réise faoi réir teannas nó comhbhrú aiseach; níl aon bhaill flexural ann; is struchtúr an-neamhchinntithe statach é; ní spreagann teip na mball aonair titim iomlán.

2. Réise Infheidhme tipiciúla

1. Frámaí spáis sféir bolta: 12m–80m;

2. Frámaí spáis sféar táthaithe: 50m–180m (le haghaidh réisí ultra-mhóra agus ualaí troma). 3. Gnáthluachanna ualaigh dín: Ualach marbh 0.30–0.80 kN/m²; ualach beo 0.5–1.0 kN/m²; féadfaidh struchtúir tromshaothair (m.sh., seideanna guail thirim) dul thar 2.0 kN/m².

4. Dífhoirmiúchán teirmeach: Ní mór tacaí sleamhnáin a shuiteáil le haghaidh raonta níos mó ná 60 m i dtreo amháin chun strusanna leathnaithe/crapadh teirmeach a mhaolú.

IV. Caighdeáin um Bhrath Táthú agus Lochtanna

1. Táthaithe imlíne idir baill agus cinn cón: táthaithe Grád II; Tástáil Ultrasonach 100% (UT) do bhaill ríthábhachtacha fadréise; Sampláil randamach 20% do bhaill chaighdeánacha.

2. Táthaithe Butt do réimsí táthaithe: Táthaithe Grád II; Brath lochtanna 100% do thionscadail ríthábhachtacha.

V. Paraiméadair Frith-chreimeadh

1. Táirgí críochnaithe sa mhonarcha: Galbhánú te-tumtha; tiús sciath since ≥85 μm (≥120 μm le haghaidh criosanna creimneach cósta).

2. Deisiúchán ar an láthair na limistéar damáiste: Sandblasting go Sa2.5 grád → since eapocsa-saibhir primer + cóta idirmheánach + topcoat; tiús scannán tirim iomlán ≥120 μm.

VI. Paraiméadair um Chosaint Dóiteáin

Maidir le foirgnimh phoiblí agus gléasraí tionsclaíocha, cuir bratuithe ionracha dóiteán tanaí nó scannáin ultra-tanaí i bhfeidhm bunaithe ar an rátáil dóiteáin riachtanach (teorainneacha friotaíochta dóiteáin 0.5h, 1.0h, 1.5h, nó 2.0h); ní mór tiús sciath cloí leis na caighdeáin ábhartha.

VII. Paraiméadair Rialaithe Suiteáil

1. Diall ais tacaíochta ≤±5 mm; tacaíocht ingearchló dromchla barr ≤±3 mm; difríocht ingearchló idir tacaí in aice láimhe ≤2 mm.

2. Ní mór do chasmhóiminte teannta deiridh bolt ard-neart cloí go docht le luachanna sonraithe; caithfidh doimhneacht rannpháirtíochta snáithe cloí leis na líníochtaí dearaidh.

VIII. Tomhaltas Cruach Tagartha (de réir an limistéir réamh-mheasta)

Díonta soilsithe lae éadroma: 12–22 kg/m²

Gléasraí agus ionaid thionsclaíocha caighdeánacha: 22–35 kg/m²

Seidíní agus díonta guail tirime tromshaothair a thacaíonn le trealamh trom: 35–60 kg/m²
