Córas Bracing Cruach Struchtúrtha Cothrománach

Suiteáilte laistigh d'eitleán flange barr nó bun an bhíoma dín i gcumraíocht "X" (tras), tá Córais Brasála Cruach Struchtúrtha Cothrománach ríthábhachtach do chobhsaíocht spásúil foirgneamh tionscail. Feidhmíonn siad go príomha i dteannas seachas comhbhrú agus oibríonn siad i gcomhar le slata ceangail agus braces glúine chun córas friotaíochta cliathánach an dín a chruthú.

1. Feidhmeanna Táirge

Aistríonn sé ualaí gaoithe ó bhallaí binne agus fórsaí seismeacha cothrománacha chuig na slata ceangail ag bairr na gcolún, agus ina dhiaidh sin iad a threorú síos go dtí an bracing idir-cholún agus isteach sa bhunsraith; srian a chur le dí-áitiú cliathánach bíomaí cruach dín, rud a choscann tipping cliathánach foriomlán nó éagobhsaíocht struchtúr an dín.

2. Ábhair Choitianta

1). Feidhmchláir chaighdeánacha: Cruach uillinn cos-chomhionann (L50×5, L63×5, L70×6);

2). Áiseanna fadréise, tromualaigh nó seismeacha-resistant: Codanna cuais ciorclach ar thrastomhas beag (CHS); Is é Q235B an t-ábhar caighdeánach, agus úsáidtear Q355B le haghaidh feidhmeanna trom-ualaigh.

3. Suímh Suiteála

Suiteáilte i mbánna deiridh an dín agus na bánna taobh le hailt leathnaithe chun scairt struchtúrach docht a chruthú.

Cumraíocht Caighdeánach Monarcha-Soláthar

1. Príomh-Chomhpháirteanna Bracing

Baill trasteorann (cruach uillinne nó CHS) arna soláthar mar aonaid mhonaraithe aonair; is éard atá i bpéire baill trasnaithe trasnánach laistigh de chuan singil tacar iomlán bracing cothrománach amháin.

2. Deireadh Accessories Ceangal

1. Plátaí ceangail deiridh: plátaí cruach 8–14mm atá táthaithe ag monarcha go dtí an dá cheann den bhall bracing, ina bhfuil poill bolta réamh-druileáilte chun boltaí a dhéanamh ar na flanges bíomaí cruach;

2. Pláta tras-splice lárnach: Pláta splice roinnte ag pointe trasnaithe na cumraíochta "X", áit a bhfuil an dá braces trasnánach forluí agus daingnithe.

3. Dúntóirí Meaitseála

Boltaí Caighdeánach Grád 4.8 (M16/M20) le haghaidh úsáid ghinearálta; Boltaí ard-neart Grád 8.8 (le leicneáin chomhréidh agus leicneáin earraigh) le haghaidh struchtúir sheismeacha-resistant nó áiseanna tithíochta craenacha lastuas.

4. Sonraíochtaí um Chosaint Creimeadh

1). Caighdeán: St3 ullmhú dromchla láimhe + primer agus topcoat (tiús scannán tirim: 60-90 μm);

2). Limistéir Chreimneach Chreimneach / Réigiúin Chósta: Galbhánú te-tumtha iomlán.

5. Sonraíochtaí um Chosaint Dóiteáin

Cur i bhfeidhm sciath imthoisceach tine-mhiondánachta scannán tanaí rátáil 0.5 uair laistigh de urranna ainmnithe dóiteáin; cóireáil frith-chreimeadh ach amháin le haghaidh limistéir gan riachtanais cosanta dóiteáin.

Réitigh Críochnaithe Chaighdeánacha do Chórais Brasála Cruach Struchtúrtha Cothrománacha

1. Bracing Cothrománach Cruach Uillinn traidisiúnta: Príomhbhall cruach Uillinn + plátaí nasc deiridh + plátaí splice idirmheánacha + cóireáil frith-chreimeadh + boltaí meaitseála

2. Roinn Hollow Ciorclach tromshaothair (CHS) Bracing Cothrománach: Ball CHS + plátaí deiridh tiubhaithe + plátaí gusset croschruth + boltaí ard-neart

3. Bracing Simplithe ar Dhleacht Éadrom: Cruach uillinn caol, gan aon stiffeners tiubhaithe; a úsáidtear de ghnáth le haghaidh foirgnimh thionsclaíocha beaga cruach éadrom

Comhtháthú Táirge

Cruthaíonn bracing cothrománach (friotaíocht trasna na gaoithe) + slata ceangail (ceangal teannas fadaimseartha) + braces glúine (srianadh cliathánach le haghaidh bíomaí) córas coscáin díon comhtháite, cobhsaí. Buntáistí Buntábhachtacha

1. Téann sé i gcoinne fórsaí cothrománacha go héifeachtach, ag soláthar láidir gaoithe agus friotaíocht seismeach agus ag cosc ​​ar luascadh nó aistriú díon iomlán.

2. Níos doichte an spásáil idir comhpháirteanna fráma, a chosc misalignment nó dífhoirmiúchán na bíomaí cruach agus purlins.

3. Gnéithe dearadh struchtúrach simplí le leagan amach suiteála solúbtha, tógáil áisiúil a éascú.

4. Déanta as ábhar láidir ard-teanntachta a chuireann in aghaidh scaoilte nó dífhoirmithe thar úsáid fadtéarmach.

5. Déantar cóireáil chuimsitheach frith-chreimeadh, ag cinntiú ard-marthanacht d'áiseanna tionsclaíocha lasmuigh nó nochta.

6. An-luí; chomhtháthaíonn go foirfe le córais struchtúracha cruach iomlán, mar shampla frámaí dochta tairseacha agus foirgnimh thionsclaíocha fad-réise.

Buaicphointí Sainiúla Bracing Cothrománach Díon

I. Buntáistí Feidhmíochta Struchtúrtha Uathúla

1. Úsáideann an córas bracing cruach struchtúrach cothrománach tras-chumraíocht X-chruthach atá deartha go sonrach chun fórsaí cothrománacha cliathánach a tharchur. Feidhmíonn sé faoi luchtú aontreoch - ag gníomhú i dteannas amháin agus ní comhbhrú - rud a fhágann go bhfuil cosán ualaigh gearr agus ard-rigidity foriomlán. I gcodarsnacht leis sin, is baill aiseach fadaimseartha iad slata ceangail a chuireann teorainn le gluaiseacht fadaimseartha ach ní féidir leo seasamh in aghaidh fórsaí cliathánach; ní sholáthraíonn braisí glúine agus slata sábhála ach srianadh áitiúil do thrucailí agus bíomaí cruach agus ní féidir leo ualaí cothrománacha foriomlána an fhoirgnimh a iompar.

2. Cruthaíonn sé diaphragm díon docht tríd an bracing a dhíriú laistigh de bhá ar leith, ag nascadh frámaí dochta aonair go héifeachtach i struchtúr díon aontaithe, docht. Tarchuirtear ualaí gaoithe ó na beanna go tapa trí na slata bracing agus ceangail síos go dtí na colúin agus na bunsraitheanna. Feidhmíonn sé mar chomhpháirt lárnach chun éagobhsaíocht díon cliathánach a chosc - cumas nach bhfuil gabhálais eile in easnamh orthu.

II. Roghnú Ábhar agus Buaicphointí Costais

1. De ghnáth is cruach uillinne comhionann-chos é an t-ábhar bunscoile, atá ar fáil go héasca agus éifeachtach ó thaobh costais. Is tráchtearra caighdeánach margaidh é cruach uillinn atá éasca a ghearradh agus a tháthú; i gcomparáid le slata ceangail feadáin chruinn nó bíomaí cruach ualachiompartha, úsáideann sé níos lú ábhar, rud a fhágann gur féidir costais a bhainistiú le haghaidh suiteálacha ar scála mór. Os a choinne sin, bíonn costais arda i gceist le girders bosca saincheaptha nó le comhpháirteanna H-bhíoma agus níl siad oiriúnach le haghaidh mais-úsáide mar bhacadh.

2. Déantar roghnú ábhar a ghrádú de réir riachtanais shonracha: úsáidtear cruach uillinn caighdeánach do ghnáthfhoirgnimh thionsclaíocha cruach éadrom, agus úsáidtear bracing feadáin chruinn níos lú le haghaidh áiseanna fadréise, seismeacha-resistant, nó craein. Ligeann sé seo do mheaitseáil ualaigh solúbtha agus cuireann sé cosc ​​ar dhramhaíl ábhar.

III. Buaicphointí Tógála agus Suiteáil

1. Réamhdhéanta scoilte agus boltáil ar an láthair; níl gá le táthú ar an láthair do bhaill chaighdeánacha. Tá plátaí ceangail deiridh ag baill réamhdhéanta monarchan le haghaidh cóimeála tapa boltaithe ar an láthair ag hailt chroschrutha; áfach, éilíonn roinnt ball teannas druileáil agus táthú ar an láthair, rud a fhágann go bhfuil éifeachtacht tógála níos ísle.

2. Leagann comhpháirteanna modúlach, caighdeánaithe. Déantar tacair bracing aon-réise a olltáirgeadh le trastomhais aonfhoirmeacha poll agus boltaí idirmhalartaithe, rud a éascaíonn stocáil fardail agus athsholáthar nó cothabháil ar an láthair.

IV. Cumraíocht agus Difreáil an Chórais

1. Braitheann cobhsaíocht cliathánach ar bracing cothrománach, agus braitheann cobhsaíocht fadaimseartha ar shlatanna ceangail dochta; comhlánaíonn an dá fheidhm a chéile agus tá siad fíor-riachtanach:

Bracing Cothrománach: Soláthraíonn gaoth cliathánach agus friotaíocht seismeach; suiteáilte i mbánna ar leith.

Slatanna Ceangail Fadaimseartha: Soláthrófar ceangal fadaimseartha leanúnach; dháileadh ar fud an struchtúir. Is mionchodanna iad braces sceimhle agus slata sag a bhaineann le clúdach an fhoirgnimh agus ní ghlacann siad páirt sa phríomhchóras cliathánach chun fórsa-resistant.

1. Cuireann sé srian ar bhúclaí cruach lasmuigh den eitleán, ag laghdú go mór an fad éifeachtach lasmuigh den eitleán le haghaidh ríomhanna; uasmhéadaíonn sé tras-ailt príomh-léas agus sábhálann sé cruach.

V. Buntáistí Frith-Chreimeadh

Tá cruth rialta ag baill cruach uillinn, rud a fhágann go bhfuil baint meirge, péinteáil, agus galbhánú te-tumtha áisiúil. I gcomparáid le cruach cainéal próifíl oscailte, tá níos lú coirnéil inaccessible, rud a ligeann do chóireáil frith-chreimeadh níos críochnúla.

VI. Suíomh Táirge agus Idirdhealú

1. Bracing Cothrománach: Friotaíocht cliathánach; Leagan amach X-chruthach i mbánna sonracha; chomhpháirt cobhsaíochta struchtúrach príomhúil.

2. Slatanna Ceangail: Ceangail fadaimseartha; leagan amach leanúnach; in ann teannas agus comhbhrú araon a sheasamh.

3. Eave Braces / Sag Slata: Atreisiú áitiúil le haghaidh purlins agus bíomaí beaga; comhpháirteanna struchtúracha clúdaigh.

Próiseas Déantúsaíochta Caighdeánach

1. Glacadh Ábhar Raw

Príomhábhar: cruach bhabhta Q235B. Deimhnithe cáilíochta ábhar a fhíorú; iniúchadh le haghaidh lúbthachta, scoilteanna, agus creimthe (díreach má sháraíonn an lúbadh lamháltais); iniúchadh a dhéanamh ar phlátaí cruach cúlpháirtí (plátaí lug) ar dhul isteach sa stóras.

2. Gearradh go Fad

Gearr cruach bhabhta de réir sonraíochtaí líníochta ag baint úsáide as sábh scríobach nó chonaic CNC; meileann gearrtha foircinn réidh agus burrs bhaint.

3. Próiseáil Deiridh (Dhá Mhodh Coiteann)

Rogha ① Snáithiú (Ceangail bolted ar an láthair)

Snáitheanna seachtracha rolla-snáithe ar an dá cheann den bharra cruach cruinn; caithfidh fad na snáithe freastal ar an gcnó agus ar an liúntas cóimeála pláta tacaíochta; cosaint shealadach a chur i bhfeidhm ar snáitheanna chun damáiste a chosc.

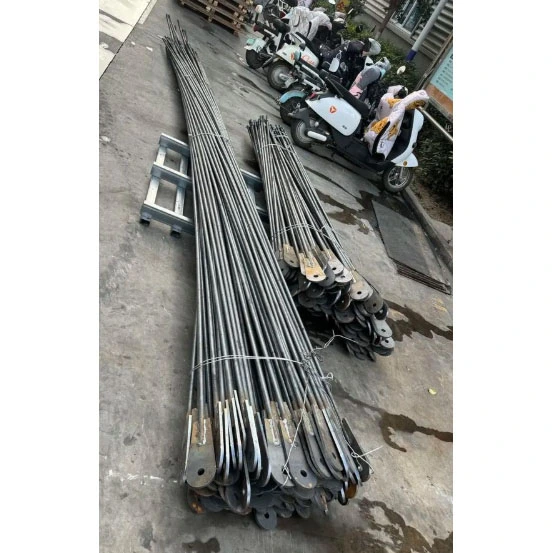

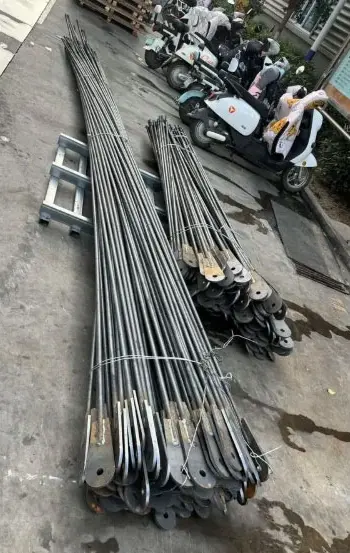

Rogha ② Pláta Lug Táthaithe (nasc bíoma-go-colún bolted)

Táthú plátaí/lugs ceangail ar an dá cheann den bharra cruach cruinn; úsáid port le haghaidh ailíniú agus tac-táthú le haghaidh suite.

4. Próiseas Táthú (cineál pláta Lug)

Táthú imlíne iomlán CO₂ gás-sciatha; Táthaithe filléad Grád II; iniúchadh amhairc; sampláil chun lochtanna a bhrath ar thionscadail ríthábhachtacha.

5. Déanamh Poll (Comhpháirteanna pláta Lug)

Druileáil CNC ar phlátaí ceangail (trastomhais poll a mheaitseáil le boltaí M16/M20).

6. Straightening agus Meilt

Díreach na baill chun lúbthacht táthú-spreagtha a cheartú; meileann spásaire táthú agus burrs.

7. Cóireáil Frith-chreimeadh

Caighdeán: St3 bhaint meirge → primer + topcoat; tiús scannán tirim 60-90 μm;

Réimsí plandaí tais: Galbhánú te-tumtha an chomhthionóil iomláin.

8. Pacáistiú

Pacáiste le cnónna meaitseála, leicneáin árasán, agus leicneáin earraigh; tacair lipéad agus stóráil.

Próiseas Caighdeánach Déantúsaíochta do Chóras Bracing Cruach Struchtúrtha Cothrománach (Cruach Uillinn X-cineál)

1. Cigireacht Ábhar Amh

1. Príomhábhar: Cruach uillinn cos-chomhionann (Q235B/Q355B); deimhnithe ábhartha a fhíorú; iniúchadh le haghaidh lúbthachta, casta, nó dífhoirmithe (díreach má sháraítear teorainneacha);

2. Ath-iniúchadh a dhéanamh ar chuma plátaí nasc cruach meaitseála.

2. CNC Sábhadh / Gearradh

Gearr cruach uillinn go faid sonraithe in aghaidh na líníochtaí; burrs meileann ó foircinn gearrtha; leagan amach ar leith do bhaill fada agus gearra den tionól tras-brace.

3. Gearradh Pláta Ceangal

Gearradh CNC de phlátaí nasc deiridh agus plátaí clúdaigh tras-splice lárnach.

4. Táthú Tionól agus Tack

Post ag baint úsáide as port; plátaí nasc lár agus oiriúnach go docht go dtí an dá cheann de na cruach uillinn; tack-weld a dhaingniú; réamh-chéile agus cuir an pláta lap ag an bpointe trasnaithe lárnach.

5. Táthú Gáis-sciath

Táthú iomlán CO₂ seams idir plátaí nasc agus cruach uillinn; welds filléid caighdeánach Grád II; iniúchadh amhairc; sampláil theoranta chun lochtanna a bhrath ar thionscadail ríthábhachtacha.

6. Druileáil CNC de Phoill Bolt

Druileáil chaighdeánaithe ar phlátaí ceangail (go hiondúil M16 nó M20) chun beachtas a chinntiú i spásáil poll agus faid imeall.

7. Ceartú agus Meilt

Ceartú warping nó dífhoirmiúchán de bharr táthú; meilt slaig táthú agus spásaire.

8. Cóireáil Frith-chreimeadh

·Caighdeánach: St3 bhaint meirge láimhe → primer + topcoat (tiús scannán tirim: 60-90 μm);

· Timpeallachtaí Cósta / Creimneach: galbhánú te-tumtha den chomhpháirt iomlán.

9. Uimhriú, Pacáistiú, agus Trádstóráil

Uimhreacha na gcomhpháirt marcáilte de réir réise agus tacair tionóil; eisithe le liosta páirteanna meaitseála.

Paraiméadair Croífheidhmíochta le haghaidh Bracing Struchtúrtha Cruach Cothrománach (Cruach Uillinn, Cruach Bhabhta, agus Codanna Hollow Ciorclach)

I. Sonraíochtaí Geoiméadracha

1. Bracing Cothrománach Cruach Uillinn (Baill teannas docht den chuid is mó)

Uillinneacha comhionanna cos: L50×5, L63×5, L70×6, L80×6; tiús pláta nasc deiridh: 8-14 mm; poill bolt: M16, M20; fad ball singil: 3-9 m; straightness ball: ≤L/1000.

2. Bracing Solúbtha Cruach Babhta

Trastomhas: Φ12–Φ22; foircinn snáithithe (40-60 mm) nó plátaí lug táthaithe (8-12 mm); a úsáidtear ach amháin le haghaidh bracing teannas i díon éadrom.

3. Cuid Hollow Ciorclach (CHS) Bracing Cothrománach Tromshaothair

Méideanna coitianta: φ89×3, φ114×3.0, φ114×3.5; tiús pláta deiridh: 10-16 mm.

II. Bunábhar Airíonna Meicniúla

III. Feidhmíocht Struchtúrtha

1. Cruach Uillinn / Bracing Cruach Babhta: Baill teannas amháin (ní féidir seasamh in aghaidh an chomhbhrú; tarlaíonn teip buckling faoi chomhbhrú); socraithe i bpatrún X; faoi ​​ualach, gníomhaíonn an comhalta trasnánach amháin i teannas.

2. Bracing Rannóg Hollow Ciorclach: Resists teannas agus comhbhrú; cobhsaí sa dá threo; a úsáidtear i gcriosanna ard-seismeacha agus saoráidí tionsclaíocha tromshaothair.

3. Feidhm: Aistrítear ualaí gaoithe beannach agus fórsaí seismeacha cothrománacha; cuireann sé srian le díláithriú bíomaí cruach lasmuigh den eitleán; oibríonn sé le slata ceangail chun scairt dhíon dín a chruthú. IV. Rialú Weld

Aicmítear welds filléid deireadh-nasctha mar táthaithe Grád II; déantar iniúchadh caighdeánach amhairc orthu agus, i gcás príomhthionscadail, tástáil ar an láthair Ultrasonach (UT) seachas cigireacht 100%.

V. Paraiméadair um Chosaint Creimthe

1. Córais bracing cruach struchtúracha cothrománacha caighdeánacha: ullmhúchán dromchla láimhe St3; primer plus topcoat le tiús scannán tirim iomlán de 60-90 μm.

2. Timpeallachtaí creimneach cósta: Galbhánú iomlán te-tumtha.

VI. Comhpháirteanna Ceangail

Caighdeán: Grád 4.8 gnáth-boltaí. Áiseanna seismeacha-resistant nó craein-fheistithe: Grád 8.8 ard-neart boltaí, feistithe le leicneáin árasán agus leicneáin earraigh.

VII. Idirdhealú Achomair idir Trí Chineál Bracing

1. Bracing barra cruach bhabhta: Solúbtha; teannas-amháin; le haghaidh feidhmchláir chúnta éadroma.

2. Bracing cruach uillinn: Bracing bunscoile caighdeánach; teannas-amháin; cumraíocht chaighdeánach d'fhoirgnimh thionsclaíocha thraidisiúnta.

3. Alt log ciorclach (CHS) bracing: Dolúbtha (cur i gcoinne an dá teannas agus comhbhrú); speisialaithe d'fheidhmchláir thromshaothair agus sheismeacha-resistant.
