Boltaí Ancaire Dualgais Throma le haghaidh Struchtúir Cruach

Is comhpháirteanna leabaithe ualachiompartha ríthábhachtacha iad Boltaí Ancaire Dualgais Throma le haghaidh Struchtúir Cruach a úsáidtear chun colúin chruach nó boinn struchtúracha cruach a dhaingniú le bunsraitheanna coincréite. Tá foirceann amháin leabaithe go domhain agus daingnithe ar ancaire laistigh den choincréit dúshraith, agus tá an foirceann snáithithe eile ag brú amach chun nascadh le pláta bonn an cholúin chruach trí chnónna; aistríonn na boltaí seo teannas ingearach, lomadh cothrománach, agus chuimhneacháin lúbthachta, rud a chuireann cosc ​​ar shleamhnú nó ar chasadh struchtúrach.

1) Feidhmeanna Croí

· Ancaireacht: "Glasáil" obair chruach an fhorstruchtúr don bhunsraith.

· Aistriú Ualach: Cuirtear in aghaidh fórsaí teanntachta, lomadh agus lúbthachta de bharr gaoithe, creathanna talún, craenacha, etc.

· Leibhéalú: Oibríonn sé le plátaí leibhéalta chun coigeartuithe mín a dhéanamh ar ingearchló agus ingearachacht an cholúin chruach.

· Suíomh: Cinntíonn sé suíomh réamhshuiteála beacht chun cruinneas suiteála colún cruach a ráthú.

2) Cineálacha Príomhshrutha (Catagóirithe de réir Cumraíocht Deiridh Ancaire)

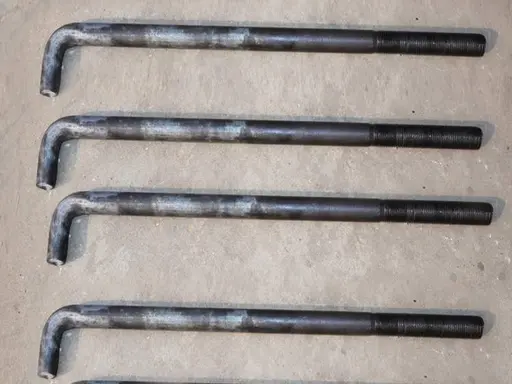

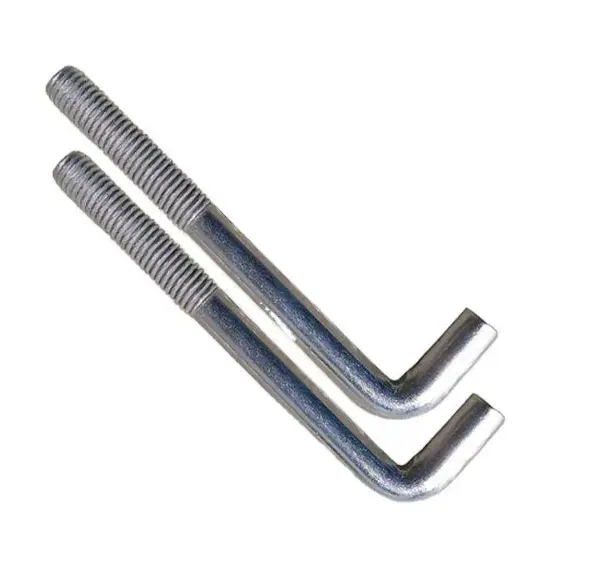

· L-Cineál (J-Cineál): Gnéithe a hook 90 ° ag an deireadh; go coitianta déanta as cruach Q235B agus a úsáidtear le haghaidh struchtúir cruach beag go meánmhéide; tá doimhneacht leabaithe thart ar 25d (nuair a d = trastomhas).

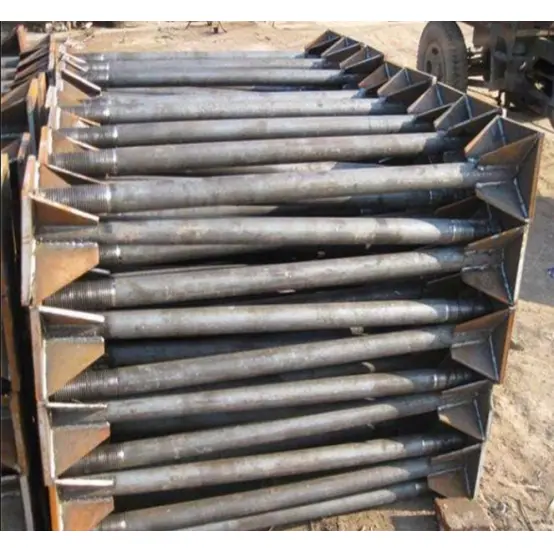

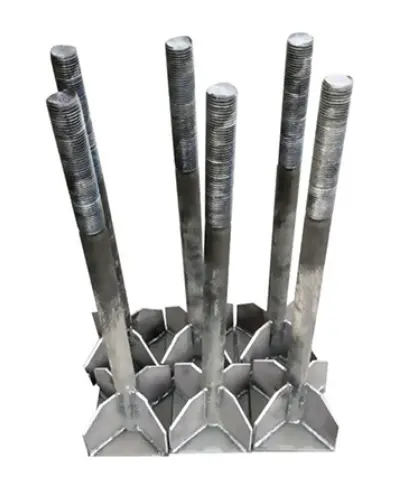

· Cineál Pláta Ancaire (Cineál Pláta Táthaithe): Gnéithe pláta cruach cearnach nó ciorclach táthaithe go dtí an deireadh eireaball; cuireann friotaíocht ard tarraingt amach; a úsáidtear le haghaidh foirgnimh thionsclaíocha tromshaothair, struchtúir fadréise, agus colúin chraenacha; doimhneacht leabaithe ná 20d–25d.

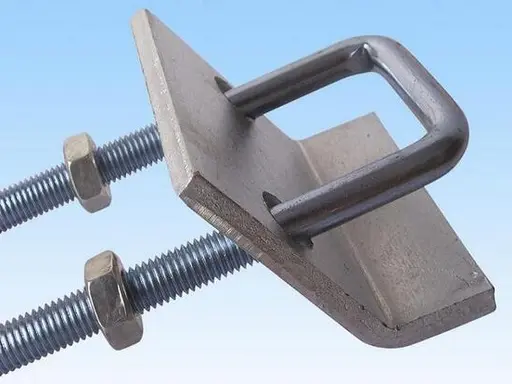

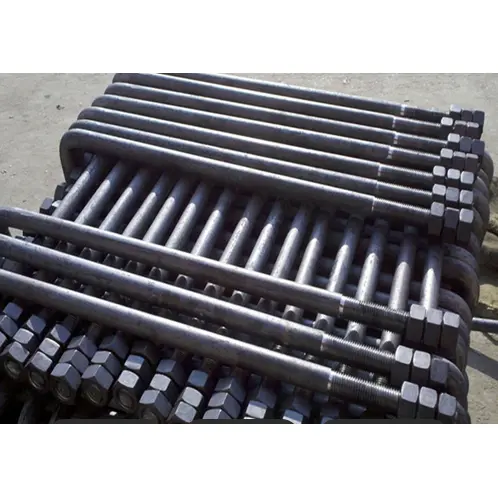

· Cineál J (duáin-chruthach): Gnéithe duán níos faide le haghaidh ancaireachta níos iontaofa; a úsáidtear le haghaidh trealamh creathadh agus bunsraitheanna tromshaothair.

· Cineál slat díreach (snáithiú dúbailte): Gan foircinn crúcaí; úsáideann poill réamh-druileáilte agus grouting tánaisteach; ceadaíonn sé coigeartú éasca; a úsáidtear le haghaidh athchóiriú nó atreisiú.

3) Ábhair agus Caighdeáin Forfheidhmithe

· Ábhair: Q235B (coitianta), Q355B (ard-neart), 45 #/40Cr (Grád 8.8/10.9).

· Caighdeáin: GB/T 799-2020, 20G112-2, DL/T 1236.

Forbhreathnú ar Chumraíocht an Tionóil

Cuimsíonn cóimeáil iomlán boltaí ancaire tromshaothair do struchtúir chruach: bolt ancaire + tacair cnó + leicneáin árasán + leicneoir earraigh + pláta ancaire / comhpháirt suite + muinchille cosanta.

1) Cumraíocht Chaighdeánach (Tacar tipiciúla 4 nó 5 phíosa)

· Bolt ancaire: 1 aonad; sonraíochtaí M16–M64, fad 500–3000mm; fad snáithe nochta ≥ 3d.

· Cnónna heicsidheachúlach: 2–3 aonad; Grád 8 nó 10 (neart bolt a mheaitseáil); cnó barr le haghaidh cheangail, cnó bun le haghaidh leibhéalta, agus cnó uachtarach le haghaidh glasála/frith-scaoilte.

· Leicneáin árasán: 2 aonad; tiubhaithe (3-5mm) brú a dháileadh agus cosc ​​a chur ar bhrú an phláta bonn.

· Feiste níocháin earrach / frith-scaoilte: 1 aonad; éigeantach maidir le timpeallachtaí atá seans maith le creathadh (mar mhalairt air sin, féadfar cnónna dúbailte nó cnónna glasála a úsáid).

· Pláta ancaire (go sonrach do chineálacha pláta ancaire): 1 aonad; Cruach Q235B, 10–20mm tiubh, toisí ≥ 5d × 5d.

· Lúibín suite / Teimpléad: 1 tacar; chun spásáil boltaí agus ingearachacht a shocrú le linn leabaithe.

· Muinchille cosanta snáithe: 1 aonad; cosnaíonn sé snáitheanna nochta ó éilliú coincréite agus damáiste tionchair.

2) Sonraí Cumraíochta (de réir seicheamh suiteála)

· Cuid íochtair: Cnó leibhéalta + nite íochtair (suite os cionn an dromchla bonn chun an t-ingearchló a choigeartú).

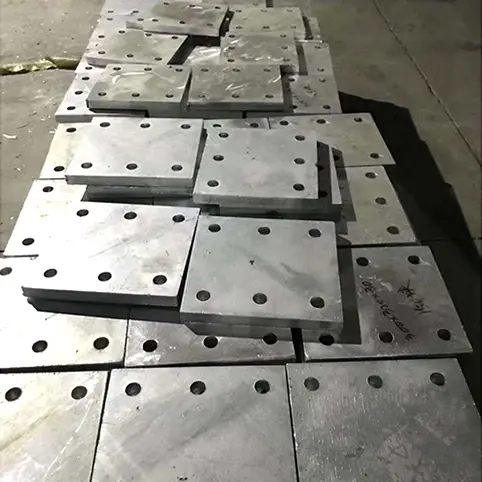

· Meán-alt: Pláta bonn colún cruach (feistithe thar an bolt ancaire; úsáidtear é chun ingearachacht a choigeartú).

· An chuid uachtarach: Níochán uachtarach + cnó ceangail + cnó glasála (déanta chun an tionól a dhaingniú agus cosc ​​a chur ar scaoileadh de bharr creathadh).

3) Sonraíochtaí Coiteann (Ceardlanna Struchtúr Cruach)

· Dleacht éadrom (gan craein lastuas): M24 × 800mm; folaíonn sé 2 chnó, 2 leicneáin árasán, agus 1 washer earraigh.

· Meándleacht (craein lastuas 5–10t): M30 × 1000mm; folaíonn sé 3 chnó, leicneáin tiubhaithe, agus pláta ancaire. · Craein tromshaothair (réise fada / tromshaothair): M36–M42 × 1200–1500 mm, Grád 8.8; atá feistithe le cnónna dúbailte, plátaí ancaire, agus frámaí suite.

Tagairt Thapa: Príomhpharaiméadair

· Trastomhas: M16–M64 (méideanna coitianta: M20/M24/M30/M36).

· Doimhneacht leabaithe éifeachtach: Q235B ≥ 25d; Q355B ≥ 30d.

· Fad nochta: Tiús pláta bonn + tiús níocháin + tiús cnó + 2-3 pháirc liúntais snáithe.

· Diall spásála: ≤ ±2 mm; Ingearacht: ≤ 1/500.

Cad iad na buntáistí lárnacha?

1. Tá leabú láidir agus feidhmíocht chobhsaí maidir le neart teanntachta, friotaíocht tarraingthe amach, agus friotaíocht aisiompaithe i gceist le Boltaí Ancaire Dualgais Throma do Struchtúir Cruach.

2. Suíomh beacht agus suiteáil éasca; rialaíonn go héifeachtach ingearachacht agus spásáil na gcolún cruach.

3. Cruas ábhar ard; resistant a strus teanntachta agus dífhoirmiúchán; fachtóir sábháilteachta ard le haghaidh ualachiompartha.

4. Tacar cúlpháirtí cuimsitheach le liúntas coigeartaithe cuimsithí; éascaíonn sé ailíniú agus leibhéalú ar an láthair.

5. Cóireáil éifeachtach frith-meirge; resistant a chreimeadh le linn úsáide fadtéarmach nuair atá sé leabaithe i gcoincréit.

Difreálaithe Buntábhachtacha

I. Sárfheidhmíocht Struchtúrtha

1. Acmhainn ualaigh chuimsitheach ard (teannas, lomadh agus lúbadh): Ag baint le comhlacht slat soladach in éineacht le cumraíocht pláta ancaire nó crúca eireaball, cuireann na boltaí ancaire tromshaothair seo le haghaidh struchtúir chruach cumas ualachiompartha i bhfad níos airde ná an leathnú nó ancairí ceimiceacha. Is féidir leo comhbhrú ingearach, lomadh cothrománach, ualaí gaoithe, agus chuimhneacháin lúbthachta seismeacha arna dtarchur ag colúin chruach a sheasamh. I gcodarsnacht leis sin, cuireann forleathnú agus ancairí ceimiceacha in aghaidh teannas go príomha agus tá friotaíocht lag lomadh agus cúlaithe acu; tá toirmeasc dian orthu lena n-úsáid chun colúin chruach phríomha ualachiompartha a ancaire.

2. Dáileadh ualaigh aonfhoirmeach agus easpa tiúchan strus: Go hiomlán leabaithe i gcoincréit, aistrítear an t-ualach go cothrom ar feadh an chomhlachta slat chuig an bhfondúireacht. Braitheann ancairí leathnaithe ar leathnú muinchille i gcoinne an bhalla coincréite, agus braitheann ancairí ceimiceacha ar nascáil ghreamaitheacha; tá an dá seans maith le scaoilte nó teip bannaí faoi chreathadh fadtéarmach, rud a fhágann nach bhfuil siad oiriúnach do cheardlanna struchtúr cruach le craenacha lastuas nó trealamh creathadh.

3. Clúdach iomlán ar shonraíochtaí móra: Ar fáil i trastomhais mhóra (M16-M64) agus faid slaite seach-fhada chun freastal ar riachtanais ualachiompartha na gcolún cruach tromshaothair, frámaí tairseacha fadréise, agus struchtúir chruach ard-ardú. Is gnách go mbíonn ancairí ceimiceacha agus leathnaithe traidisiúnta teoranta do mhéideanna níos lú agus ní féidir leo freastal ar struchtúir chruach ualaigh throm.

II. Ancaireacht Iontaofa

1. Ancaireacht teilgthe monolithic comhtháite le coincréit an fhondúireachta: Leabaithe le linn an fhondúireacht tosaigh, cuimsíonn an choincréit corp an tslat agus deireadh ancaireachta go hiomlán, rud a chinntíonn saolré ancaireachta comhionann le saolré an bhunsraithe féin. Tá rioscaí ag baint le ancairí ceimiceacha iar-shuiteáilte a bhaineann le dul in aois ghreamaitheacha, scoilteadh, agus teip mar gheall ar nochtadh uisce, agus tá seans maith ann go scaoilfear ancairí leathnaithe ó chreathadh.

2. Friotaíocht slán tarraingthe amach: Cruthaíonn crúcaí L, crúcaí agus plátaí ancaire eireaball comhghlasáil mheicniúil, ag cinntiú nach dtarraingíonn an deireadh ancaireachta amach as an gcoincréit fiú faoi ualach. Braitheann ancairí iar-suiteáilte ar fhórsaí nasctha nó leathnaithe agus tá seans maith acu teip tarraingt amach a chomhlánú faoi ualaí deiridh.

3. Athléimneacht i gcoinne foircneacha teochta agus taise: Cinntíonn struchtúr uile-mhiotail feidhmíocht chobhsaí i dteocht ard, teocht íseal, timpeallachtaí tais faoi thalamh, agus láithreáin mhonarchana oscailte. Tá droch-fhriotaíocht teasa agus uisce ag ancairí ceimiceacha, rud a fhágann go bhfuil rátaí teip arda in iarratais fondúireachta lasmuigh nó faoi thalamh.

III. Inchoigeartaithe Ard i Suiteáil

1. Córas leibhéalta il-leibhéil le cruinneas inrialaithe: Feistithe le meascán de chnónna iolracha agus leicneáin tiubhaithe, a cheadaíonn coigeartú céim ar chéim ar ardú colún cruach, leibhéal agus ingearachacht. Tairgeann sé raon coigeartaithe leathan agus mionchoigeartú áisiúil; i gcodarsnacht leis sin, ní thairgeann ancairí iar-suiteáilte beagnach aon spás le haghaidh leibhéalú tánaisteach, rud a fhágann nach féidir earráidí suite a cheartú nuair a bhíonn siad suiteáilte.

2. Cinntíonn lúibíní suite cruinneas réamh-leabaithe ard: Úsáidtear iad le teimpléid nó lúibíní suite speisialaithe, coinnítear spásáil boltaí agus earráidí ingearachachta le linn réamh-leabaithe bhaisc laistigh de lamháltais chaighdeánacha, ag cinntiú ailíniú aiseach thar sraitheanna de cholúin chruach; bíonn ancairí iar-suiteáilte ag brath ar dhruileáil ar an láthair, rud a fhágann go mbíonn diallais shuntasacha suímh agus deacracht ann ailíniú díreach a bhaint amach do cholúin iolracha.

3. Snáitheanna nochta caighdeánaithe: Déantar na hailt nochta a mheaisíniú go haonfhoirmeach le snáithiú iomlán chun poill phláta bonn colún cruach a fheistiú, ag tairiscint solúbthachta ard agus ag fáil réidh leis an ngá atá le hath-snáithe ar an láthair nó modhnú poll.

IV. Raon Táirge Fhairsing

1. Roghnú bunaithe ar riachtanais shonracha:

1). Boltaí crúca de chineál L/J: Oiriúnach do struchtúir chaighdeánacha cruach éadroma agus mheánmhéide; cost-éifeachtach.

2). Cineál pláta ancaire: Oiriúnach le haghaidh ualaí tromshaothair, colúin rúidbhealaigh craein, agus colúin faoi réir chuimhneacháin ard lúbthachta; cuireann friotaíocht feabhsaithe amach tarraingt.

3). Slatanna snáithithe dhá cheann díreach: Deartha le haghaidh poill réamhdhéanta le grouting tánaisteach; oiriúnach le haghaidh athchóiriú, atreisiú, agus leathnú na bhfoirgneamh monarchan atá ann cheana féin. Clúdaíonn cineál táirge aonair cásanna ó thógáil agus athchóiriú nua go struchtúir éadrom/tromshaothair agus bunsraitheanna do threalamh creathadh, ach is gnách go mbíonn éagsúlacht theoranta ag ancairí tógála caighdeánacha.

2. Grádú neart ábhar solúbtha: Áirítear ar na roghanna Q235B (grád caighdeánach), Q355B (grád ard-neart), agus boltaí ard-neart meilte agus tempered Grád 8.8/10.9, ag freastal ar gach rud ó cheardlanna caighdeánacha go foirgnimh thionsclaíocha troma.

V. Buntáistí Costais Tógála agus Cuimsitheach

1. Costas cuimsitheach íseal do thionscadail nua: Tarlaíonn réamh-leabú ag an am céanna leis an mbunchéim, sreabhadh oibre a chomhtháthú agus leithdháileadh saothair a laghdú; os a choinne sin, tá costais aonaid arda ag ancairí ceimiceacha nó leathnaithe iar-shuiteáilte agus bíonn céimeanna il-dian ar shaothar i gceist leo - druileáil, glanadh poll, instealladh greamaitheach agus leigheas - rud a fhágann go mbeidh costais saothair níos airde agus costais a bhaineann le sceideal.

2. Saor ó chothabháil: Tar éis ghalbhánú te-tumtha nó cóireáil frith-chreimeadh ocsaíd dhubh, níl aon iniúchadh, ath-grouting nó ath-ghéarú ag teastáil le húsáid fadtéarmach; i gcodarsnacht leis sin, éilíonn ancairí iar-suiteáilte seiceálacha tréimhsiúla ar an ghreamaitheacht agus ar an tightness, rud a fhágann go mbeidh costais arda O&M ann.

3. Caoinfhulaingt tógála ard: Ní gá ach na snáitheanna a chosaint tar éis leabaithe, rud a fhágann go bhfuil an comhpháirt resistant to damáiste iomlán le linn doirteadh coincréite; os a choinne sin, tá baol ann druileáil iar-shuiteála na barraí athneartaithe atá ann cheana féin a scaradh laistigh den bhunús, rud a chruthódh guaiseacha struchtúracha.

VI. Marthanacht agus Buntáistí Frith-chreimeadh

1. Réitigh cruthaithe frith-chreimeadh: Soláthraíonn próisis cosúil le galbhánú te-tumtha, galbhánú idirleata teirmeach, agus sciath ocsaíd dhubh friotaíocht láidir meirge i limistéir agus i dtimpeallachtaí plandaí lasmuigh atá faoi lé báisteach, sneachta agus deannach; áfach, is minic nach mbíonn ach cóireáil áitiúil frith-chreimeadh ag ancairí ceimiceacha ar an tslat miotail, rud a fhágann go bhfuil seans maith ann go mbeidh an poll druileáilte ag meirge.

2. Friotaíocht tuirse den scoth: Faoi ualaí dinimiciúla arís agus arís eile (cosúil le timthriallta tosaithe craein nó tonnchrith gaoithe-spreagtha), tá an slat miotail resistant do mhainneachtain tuirse, rud a fhágann gurb é an rogha is fearr le haghaidh seirbhís fhadtéarmach struchtúir cruach.

VII. Míbhuntáistí

1. Ní mór a bheith leabaithe le linn na gcéimeanna tosaigh; oiriúnach ach do thionscadail tógála nua. Ní féidir iad a úsáid ar bhunsraitheanna coincréite críochnaithe, áit nach mór ancairí ceimiceacha nó boltaí leathnaithe a úsáid ina n-ionad.

2. Ceanglais arda maidir le líníochtaí tosaigh agus cruinneas suite; tá sé deacair a cheartú má dhéantar an leaba a ailíniú go mícheart.

3. Fad aonair fada agus méideanna móra; éilíonn iompar agus stóráil níos mó spáis i gcomparáid le ancairí beaga iar-suiteáilte.

Próiseas Déantúsaíochta Caighdeánaithe Boltaí Ancaire Dualgais Throma le haghaidh Struchtúir Cruach

Caighdeáin: GB/T 799-2020, GB/T 3098. Clúdaíonn sé cineálacha príomhshrutha mar L-chruthach, J-chruthach, agus stíleanna ancaire-phláta. Cuimsíonn an sreabhadh oibre iomlán ocht bpróiseas mór: iniúchadh amhábhar, gearradh, lúbadh / táthú pláta, snáithiú, cóireáil dromchla, cóimeáil / feistiú, cigireacht cáilíochta, agus pacáistiú.

I. Próiseas 1: Cigireacht agus Stóráil Ábhar Amh Isteach

1. Fíorú ábhartha: Is iad na príomhábhair cruach bhabhta Q235B nó Q355B; úsáideann leaganacha ard-láidre cruach bhabhta 45# nó 40Cr atá múchta agus tempered. Fíoraítear deimhnithe cáilíochta ábhar agus uimhreacha teasa/baisc, agus déantar sampláil randamach le haghaidh airíonna meicniúla agus aththástáil mhiotalagrafaíochta; déantar amhábhair neamhchomhlíonta a leithlisiú agus a chur ar ais.

2. Seiceálacha cuma agus tríthoiseacha: Déan iniúchadh ar dhromchlaí cruach cruinn le haghaidh scoilteanna, fillteacha, scabanna nó creimthe; trastomhas agus roundness a thomhas chun a chinntiú go gcomhlíonann na lamháltais caighdeáin náisiúnta.

3. Stóráil criosaithe: Stack ábhair de réir grád agus trastomhas; elevate as an talamh le haghaidh cosaint taise; toirmeasc dian sonraíochtaí éagsúla a mheascadh.

II. Próiseas 2: Gearradh Fad Seasta CNC

1. Bain úsáid as meaisín gearrtha barra go hiomlán uathoibríoch a ghearradh go dtí an fad iomlán a shonraítear sna líníochtaí (lena n-áirítear alt leabaithe + alt snáithithe nochta); lamháltas fad: ±3mm.

2. A chinntiú go bhfuil gearrthacha réidh, saor ó chruthanna nó burrs "crú capaill"; cuir chamfer simplí i bhfeidhm ar fhoircinn slata trastomhas mór chun damáiste snáithe a chosc le linn próiseála ina dhiaidh sin.

3. Gearr sonraíochtaí comhionanna i mbaisceanna, lipéadaigh dá réir sin, agus aistrigh go dtí an chéad phróiseas eile.

III. Próiseas 3: Foirmiú Deiridh (Catagóirithe de réir Cineáil)

1. Boltaí Ancaire Hook L-cineál / J-cineál (Cineál Caighdeánach)

Fuar-fhoirm ag baint úsáide as meaisín lúbthachta hiodrálach tiomnaithe; uillinneacha duán: 90° do L-cineál, cuar mór-gha do J-cineál; trasdul stua réidh a chinntiú ag an gcor – tá cosc ​​ar uillinneacha géara agus scoilteanna.

Cloí go docht leis na sonraíochtaí deartha le haghaidh fad díreach an hook (caighdeánach: ≥10d, áit a bhfuil d trastomhas an bolt); diall foriomlán tríthoiseach ≤±5mm.

Díreach an comhlacht slat tar éis lúbthachta; a chinntiú go bhfuil cuaire an tslat foriomlán ≤1‰.

2. Boltaí Ancaire Cineál Pláta Ancaire (Cineál Dualgas Trom)

Pláta ancaire: pláta cruach gearrtha agus punch CNC den ábhar céanna; ba chóir go mbeadh trastomhas poll 1-2mm níos mó ná trastomhas an tslat bolt.

Cóimeáil agus táthú: Lár agus seasamh na Boltaí Ancaire Dualgas Trom le haghaidh Struchtúir Cruach laistigh den pholl pláta ancaire; bain úsáid as táthú filléad leanúnach timpeall an chomhpháirteach; méid cos weld ≥6mm; cinntigh treá táthú iomlán gan cuimsiú slaig, porosity, nó stopann fuar.

3. Iar-táthú: Bain slaig, ceartaigh aon dífhoirmiúchán, agus déan réamh-mheilt ar an limistéar táthaithe.

IV. Próiseas 4: Rollta Snáithe / Gearradh Snáithe (Próiseas Croí)

Cuir snáithiú iomlán i bhfeidhm ach amháin ar an gcuid nochta; ní mór don fhad snáithe éifeachtach cloí leis na líníochtaí (íosmhéid caighdeánach: 3 huaire an trastomhas bolt).

Snáitheanna a fhoirmiú trí mheaisíní rollta snáithe go hiomlán uathoibríoch (an modh is fearr; cinntíonn sé sreabhadh gráin miotail leanúnach agus ard-neart); féadfar meaisíní gearrtha snáithe cruinneas a úsáid le haghaidh slata trastomhais mór.

Cruinneas snáithe: Snáitheanna garbh caighdeánach (Aicme 6g); ní mór snáitheanna a bheith iomlán gan aon fiacla briste, snáitheanna damáiste, nó burrs; caithfidh sé pas a fháil sa tomhsaire "Téigh" agus teip i dtrialacha tomhsaireachta "Ní Téigh"; iniúchadh tomhsaire snáithe aonair ag teastáil.

4. Cosaint shealadach a sholáthar don chuid snáithithe chun damáiste tionchair nó scratches a chosc.

V. Próiseas 5: Cóireáil Frith-Chreimeadh Dromchla (Próiseas roghnaithe bunaithe ar riachtanais)

Roghnaigh an modh frith-chreimeadh bunaithe ar an timpeallacht oibriúcháin; próiseáil an bhaisc iomlán go haonfhoirmeach:

1. Dubhú/Bluing (do thimpeallachtaí tirime laistigh): Díghrádú → Piocadh → Dubhú → Tumadh ola frith-meirge; feabhsaítear friotaíocht meirge gearrthéarmach agus lubrication snáithe.

2. Galbhánú te-tumtha (do thimpeallachtaí lasmuigh/taise/cósta; modh príomhshrutha): Díghrádú → Piocáil aigéadach/drusting → Fluxing → Galbhánú te-tumtha → Fuarú → Críochnú; tiús sciath since: ≥65μm caighdeánach, cosaint creimeadh tromshaothair ≥85μm.

3. Idirleathadh Sinc Teirmeach (le haghaidh friotaíocht ard creimeadh agus coinníollacha creathadh): Ciseal idirleathadh since aonfhoirmeach; caitheamh-resistant agus tuirse-resistant; oiriúnach le haghaidh áiseanna le craenacha lastuas.

Príomhchéim: Snáitheanna glan tar éis galbhánú chun rannpháirtíocht cnó réidh a chinntiú.

VI. Próiseas 6: Tionól Cúlpháirtí

1. Cuir an sraith iomlán gabhálais le chéile: cnónna heics, leicneáin árasán, leicneáin earraigh, lúibíní suite, agus cosantóirí snáithe.

2. Cigireacht thrialach cóimeála: Caithfidh cnónna scriú go réidh ar fad iomlán an tsnáithe de láimh gan ceangal nó stripping; ní mór trastomhais istigh an washer mheaitseáil leis an gcomhlacht slat.

3. Maidir le cineálacha pláta ancaire: Déan táthaithe pláta ancaire agus cruinneas suímh a athiniúchadh; le haghaidh cineálacha crúcaí: Fíoraigh toisí agus uillinneacha crúca.

4. Tacaíochtaí sealadacha a shuiteáil le haghaidh slata fada agus comhpháirteanna mórmhéide chun dífhoirmiú a chosc le linn iompair.

VII. Próiseas 7: Cigireacht Chuimsitheach ar Tháirgí Críochnaithe

1. Ath-iniúchadh Toiseach

Seiceálacha aonair ar fhad iomlán, fad snáithe, toisí hook, suíomh pláta ancaire, agus straightness slat; seoltar earraí a sháraíonn na teorainneacha lamháltais le haghaidh athoibre.

2. Cigireacht Snáithe

Cigireacht 100% ag baint úsáide as tomhasairí snáithe GO/NO-GO; diúltaítear páirteanna neamhchomhlíonta.

3. Amharciniúchadh

Ní mór don chomhlacht slat a bheith saor ó scoilteanna, dífhoirmiú nó damáiste mór-thionchar; ní mór don bhratú ghalbhánuithe a bheith saor ó spotaí, ritheanna/sileadh nó feannadh; caithfidh cuma weld caighdeáin a chomhlíonadh.

4. Tástáil Mheicniúil (Sampláil)

Sampláil randamach in aghaidh an bhaisc le haghaidh tástálacha ualachiompartha teanntachta agus tástálacha lomadh táthaithe; eisítear taifid iniúchta.

5. Seiceálacha Frith-chreimeadh

Tiús sciath since arna thomhas trí thiúsmhéadar; tástáil spraeála salainn déanta ar bhonn baiscesamplála (de réir mar is gá).

VIII. Próiseas 8: Marcáil, Pacáistiú, Trádstóráil, agus Loingsiú

1. Marcáil Chatagóirithe: Tá sonraíochtaí (Md × L), ábhar, cineál frith-chreimeadh, dáta táirgthe, agus ainm an tionscadail marcáilte ar gach píosa/cuach.

2. Pacáistiú agus Cosaint

1). Ailt snáithithe atá feistithe le sleeves cosanta plaisteacha chun cosc ​​a chur ar abrasion agus carnadh deannaigh le linn iompair.

2). Slata cruachta i sraitheanna agus curtha in eagar de réir faid; trastomhas mór nó slata fada daingnithe le strapping agus frámaí adhmaid chun cosc ​​a chur ar lúbadh nó dífhoirmiúchán.

3). Stóráil: Stóráil i stóras tirim faoi dhíon ar ardáin ardaithe chun taise a chosc; stuáil srathach a úsáidtear le linn an luchtaithe, agus cuirtear lúibíní tacaíochta ar fáil d'earraí seach-fhada.

Paraiméadair Croífheidhmíochta

Caighdeáin: GB/T 799-2020, GB/T 3098.1, GB/T 13912; clúdaíonn sé seacht bpríomhréimse: meicnic ábhar, snáitheanna, toisí, ancaireacht, frith-chreimeadh, táthú, agus lamháltais; infheidhme maidir leis an raon iomlán táirgí lena n-áirítear cineál L, cineál J, agus cineálacha pláta ancaire.

I. Amhábhar Airíonna Meicniúla

1. Ábhair agus Sonraíochtaí Coiteann

2. Bunriachtanais Ábhar

Ní mór dromchla cruach bhabhta a bheith saor ó scoilteanna, scabs, folds, nó delamination; ní mór doimhneacht creimeadh dromchla níos mó ná leath an chaoinfhulaingt trastomhas.

II. Sonraíochtaí agus Paraiméadair Toiseacha

1. Trastomhas ainmniúil: Áirítear ar mhéideanna caighdeánach M16, M20, M24, M30, M36, M42, M48, M56, agus M64.

2. Fad éifeachtach: Raon saincheaptha de 500-3000 mm; arna chinneadh ag tiús an bhunsraithe móide fad nochta.

3. Paraiméadair snáithe

1). Cineál snáithe: snáithe caighdeánach garbh-pháirc; rang caoinfhulaingt 6g.

2). Fad snáithe éifeachtach: Alt nochta ≥ 3d (áit a bhfuil d trastomhas ainmniúil bolt).

3). Próifíl snáithe: Críochnaithe, saor ó snáitheanna briste, snáitheanna damáiste, nó burrs; pas cigireacht tomhsaireachta "Go/No-Go".

4. Toisí deireadh ancaireachta

1). Hook L-cineál / J-cineál: Uillinn lúbthachta 90 °; fad an chromáin díreach ≥ 10d.

2). Cineál pláta ancaire: Fad taobh pláta ≥ 5d; tiús pláta 10-20 mm; trastomhas poll 1-2 mm níos mó ná trastomhas slat.

III. Paraiméadair Leabú agus Suiteáil

Doimhneacht leabaithe éifeachtach

1. Q235B: ≥ 25d

2. Q355B / Grád ard-neart: ≥ 30d

Fad nochta: Tiús pláta bonn + tiús níocháin iomlán + tiús cnó + 2-3 pháirc snáithe (liúntas).

Lamháltais cruinneas suiteála

1. Spásáil lár-go-lár laistigh de ghrúpa boltaí: ±2 mm

2. ingearachacht slat: ≤ 1/500

3. Diall ardaithe dromchla barr: ±3 mm

4. straightness slat: ≤ 1‰

IV. Paraiméadair Feidhmíochta ualachiompartha

1. Cumas ualaigh teanntachta: Ríomh bunaithe ar ábhar, trastomhas, agus doimhneacht leabaithe; le haghaidh an trastomhas céanna, cuireann Q355B thart ar 35% de chumas níos airde ná Q235B; cuireann cineálacha pláta ancaire cumas 20%–40% níos airde ná cineálacha crúcaí.

2. Cumas ualaigh lomadh: Níl an neart lomadh comhcheangailte níos ísle ná an luach deartha le haghaidh slat den ábhar céanna; in ann fórsaí lomadh cothrománacha ó struchtúir chruach, ualaí gaoithe agus gníomhartha seismeacha a sheasamh.

3. Friotaíocht tuirse: Comhpháirt uile-mhiotail atá deartha chun ualaí timthriallacha a sheasamh - amhail oibríochtaí stad tosaithe craein agus creathadh trealaimh - gan aon saincheisteanna a bhaineann le díghrádú bannaí nó teip de bharr aosaithe.

V. Feidhmíocht Táthú

1. Modh táthú: Táthú filléad imlíne idir an slat agus an pláta ancaire

2. Fad cos Weld: ≥6 mm

3. Riachtanais cháilíochta Weld: Saor ó porosity, cuimsiú slaig, comhleá neamhiomlán, agus undercut; neart lomadh aon alt táthú amháin ≥ cumas ualachiompartha na slaite féin

4. Ceartú iar-táthú: Tar éis dífhoirmiúchán táthú a cheartú, ní mór go bhfanfadh straightness slat laistigh den teorainn ≤1‰

VI. Paraiméadair um Chosaint ar chreimeadh

1. Próisis frith-chreimeadh coitianta agus tiús sciath since

Blackening/Bluing: Le haghaidh timpeallachtaí tirim laistigh; foirmíonn sé scannán ocsaíd arna fhorlíonadh le ola frith-meirge; soláthraíonn sé cosaint meirge gearrthéarmach

Galbhánú te-tumtha (cleachtas caighdeánach)

o Timpeallachtaí caighdeánacha: Meán-thiús sciath since ≥65 μm

o Timpeallachtaí cósta/taise/creimneach: Meán-thiús sciath since ≥85 μm

Galbhánú idirleathadh teirmeach (Sherardizing): Tiús an bhrataithe 50–80 μm; caitheamh-resistant agus tuirse-resistant; oiriúnach le haghaidh coinníollacha creathadh

Ceanglais bhreise

o Ní mór na snáitheanna a ghlanadh tar éis iad a ghalbhánú chun rannpháirtíocht chnó réidh a chinntiú

o Tástáil spraeála salainn: Galbhánú caighdeánach ≥240 uair an chloig gan meirge dearg; galbhánú tromshaothair ≥480 uair gan meirge dearg

2. Saol seirbhíse deartha: Chomh luath agus a chomhlíontar na caighdeáin chosanta creimeadh, tá an saol seirbhíse céanna ag ancaire leabaithe Ancaire Boltaí Trom Dualgas le haghaidh Struchtúir Cruach leis an bpríomhstruchtúr (≥50 bliain)

VII. Paraiméadair Cúlpháirtí

1. Cnónna: Cnónna heics de ghrád neart meaitseála; cuimsíonn cumraíocht chaighdeánach 2-3 cnónna (le haghaidh leibhéalta, géarú agus glasáil)

2. Leicneáin árasán: Cineál tromshaothair, 3-5 mm tiubh, chun brú teagmhála a dháileadh

3. Leicneáin earraigh: Caighdeán le haghaidh coinníollacha creathadh; cosc ar scaoileadh snáithe

4. Cosantóirí snáithe: Ábhar plaisteach; cosnaíonn sé snáitheanna nochta ó éilliú coincréite agus damáiste tionchair

VIII. Achoimre ar Phríomh-Lamháltais Iniúchta Monarcha

· Fad iomlán na slaite: ±3 mm

· Suíomh pláta duán/ancaire: ±5 mm

· Snáitheanna: rang lamháltais 6g; ní mór an tomhsaire "Téigh" a phasáil agus an tomhsaire "Níl Téigh" a theipeann

· Tiús sciath since: Ní féidir le diall aon phointe a bheith níos mó ná ± 10 μm ar an luach dearaidh
