Is iad Painéil Díonta Cruach Roctha d'Fhoirgnimh Struchtúracha na hábhair imfhálú dín is mó a úsáidtear i gcórais struchtúir chruach. Baineann na táirgí seo úsáid as cruach ghalbhánuithe te-tumtha nó brataithe Al-Zn mar bhunsubstráit, le bailchríoch cosanta daite rolla-brataithe agus foirmithe ina phróifílí caighdeánacha trí fhoirmiú fuar-rolla. Cuimsíonn an córas iomlán painéil dín, dúntóirí, sraitheanna inslithe, seicní uiscedhíonacha, purlins, agus comhpháirteanna éagsúla Baile Átha Troim, rud a chruthaíonn cóimeáil cuimsitheach a théann ón mbonn ualachiompartha go dtí an uiscedhíonta dromchla, insliú, agus críochnú imeall.
Arb iad is sainairíonna iad meáchan éadrom, éifeachtacht ard tógála, agus leibhéil friotaíochta creimeadh inoiriúnaithe, tá na painéil seo oiriúnach do stórais agus monarchana caighdeánacha chomh maith le fráma spáis mór-réise agus díonta cuartha cuartha sliogáin. Feidhmíocht chothromaithe, costais tógála, agus marthanacht fhadtéarmach, is rogha tosaíochta iad do thionscadail díonta struchtúir cruach.
Úsáideann painéil díonta cruach roctha d'fhoirgnimh struchtúracha úsáid as cruach phróifílithe galbhánaithe te-tumtha nó brataithe Al-Zn mar an ciseal seachtrach. In éineacht le hábhair inslithe, gabhálais uiscedhíonta, dúntóirí, agus comhpháirteanna Baile Átha Troim, tá siad suiteáilte thar purlins cruach C-alt nó Z-alt chun struchtúr imfhálú díon iomlán a dhéanamh. Soláthraíonn an córas feidhmeanna riachtanacha cosúil le séalaithe dín, uiscedhíonta, insliú theirmeach, agus friotaíocht gaoithe, ag freastal mar réiteach díon príomhshrutha d'fhoirgnimh chruach éadrom, frámaí spáis, agus tionscadail bhlaosc reticulated.
2.1 I measc na bhfoshraitheanna príomhshrutha tá cruach ghalbhánuithe te-tumtha agus cruach brataithe Al-Zn le snámh te; áirítear le sonraíochtaí coitianta brataithe AZ150, AZ180, agus AZ275.
2.2 Tá bailchríoch daite bácáilte ar an dromchla, atá ar fáil i dtrí chineál brataithe - poileistir (PE), poileistir Ardmharthanachta (HDP), agus Fluairíd Pholaivinilideine (PVDF) - arna roghnú bunaithe ar choinníollacha comhshaoil laistigh / lasmuigh agus riachtanais fhriotaíocht creimeadh.

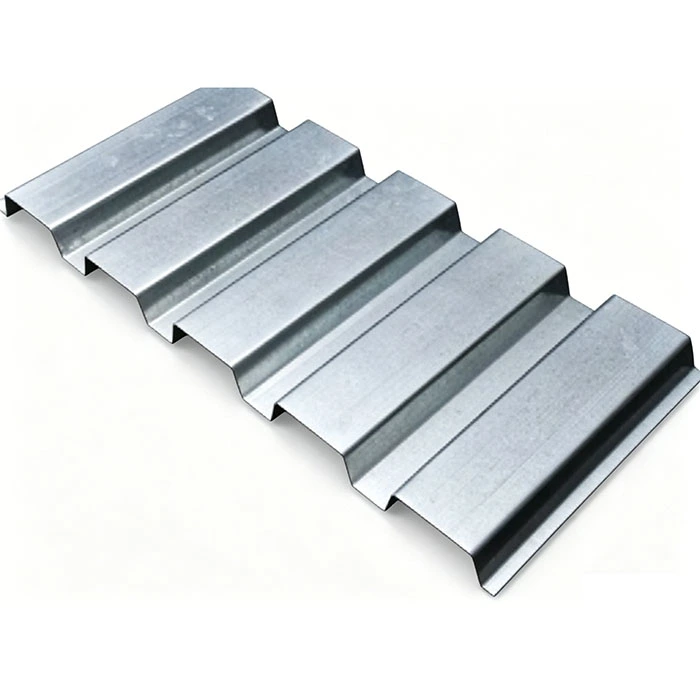

3.1 Leatháin Chaighdeánacha Cruach atá Brataithe le Dathanna Forluiteacha: Áiríonn sé dhá phróifíl choiteann - Cineál 840 agus Cineál 900. Déantar iad seo a cheangal le scriúnna féin-tapála nochta agus úsáidtear iad go forleathan le haghaidh gnáth-fhoirgnimh mhonarchan agus stórais.

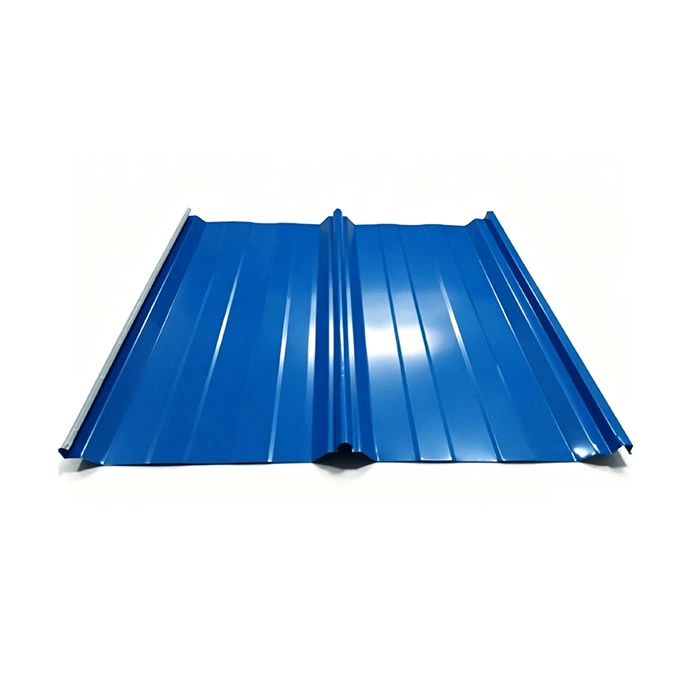

3.2 Painéil Díon Seam Buan: Áirítear Cineál 470 agus Cineál 475 orthu. Tá modh suiteála gearrthóg folaithe acu seo gan aon scriúnna nochta agus cuireann siad feidhmíocht uiscedhíonta den scoth ar fáil; tá siad oiriúnach do struchtúir díon mór-réise agus cuartha, cosúil le frámaí spáis agus sliogáin reticulated.
1.1 Painéil Lap-Seam Sraith 840/900: Tiús painéil 0.4mm–0.8mm; gnéithe ailt taobh-lapaí daingnithe le scriúnna féin-tapála nochta.
1.2 Painéil Seam Buan Sraith 470/475: Tiús painéil 0.6mm–1.0mm; úsáideann sé struchtúr seam comhghlasála fireann-baineann suiteáilte le gearrthóga folaithe.
1.3 Moltaí Roghnú Ábhar: I gcás tionscadal caighdeánach intíre, bain úsáid as foshraitheanna brataithe Al-Zn le péint poileistear caighdeánach; i gcás limistéir chósta nó limistéir atá creimneach go ceimiceach, tabhair tosaíocht d'fhoshraitheanna Al-Zn (AZ275) le cótaí barrfhluaracarbóin (PVDF).
2.1 Gearrthóga Folaithe Sleamhnáin: Deartha go sonrach le haghaidh painéil seam seasamh; déanta as cruach ghalbhánuithe te-tumtha; déanann sé freastal ar leathnú teirmeach agus crapadh na bpainéal.
2.2 Scriúnna Féin-Tapping agus Niteoirí Uiscedhíonach: A úsáidtear chun painéil lap-seam a dhaingniú; tá leicneáin déanta as rubar EPDM chun a chinntiú go bhfuil séalaithe uiscedhíonach fada buan.
2.3 Accessories Cúnta: Seamanna dall agus téip ina saothraítear rónta búitile; a úsáidtear chun forluí painéil agus hailt gealánacha a shéalú agus a threisiú, rud a choscann púscadh uisce ribeach.
Úsáideann sé membrane uiscedhíonta polapróipiléine sníofa-inálaithe atá suiteáilte idir an ciseal inslithe agus na Painéil Díon Cruach Roctha d'Fhoirgnimh Struchtúracha; blocálann sé isteach uisce leachtach seachtrach agus ligeann sé do ghal taise inmheánach éalú, rud a choscann taise inslithe, fás múnla, agus díghrádú feidhmíochta teirmeach.
4.1 Cláir Inslithe Olann Carraige: Tiús 50mm–150mm; go gcomhlíonann sé caighdeáin sábháilteachta dóiteáin neamh-indóite Aicme A agus ceanglais maidir le tocsaineacht deataigh; oiriúnach do cheardlanna táirgthe, stórais cheimiceacha ghuaiseacha, agus áiseanna atá faoi réir iniúchtaí sábháilteachta dóiteáin dian.
4.2 Blaincéid Olann Gloine: Tiús 50mm–150mm; seoltacht theirmeach ≤0.042W/(m·K); cuireann luach costais-feidhmíochta den scoth ar fáil; a úsáidtear go forleathan i bhfoirgnimh thionsclaíocha caighdeánacha cruach éadrom gan riachtanais speisialta sábháilteachta dóiteáin. 4.3 Comhpháirteanna Coimhdeacha: Socraítear mogalra tacaíochta inslithe agus gearrthóga inslithe speisialaithe go trasnánach ar feadh na gcrannáin chun an olann inslithe solúbtha a chosc ó bheith ag sileadh nó ag cuimilt.
Maidir le foirgnimh atá faoi réir ard-taise — amhail iad siúd a bhaineann le cócaireacht laistigh, níocháin, nó taiseadh — ní mór scannán bacainní gaile PE a shuiteáil. Tá sé leagtha thar na purlins agus faoi bhun an ciseal inslithe chun bac a chur ar imirce aníos aer te, tais laistigh, rud a chosc comhdhlúthú fairsing agus sileadh laistigh den ciseal inslithe le linn an gheimhridh.
Úsáideann an fostruchtúr ualachiompartha ghalbhánuithe te-tumtha C-alt agus purlin cruach roinn Z (sonraíochtaí ó C100–C250 agus Z140–Z220), atá boltaithe chuig na tacaí ar na bíomaí cruach nó ar chords barr an fhráma spáis. Úsáidtear comhpháirteanna coimhdeacha - lena n-áirítear slata saga purlin, teanntóga cothrománacha, agus braces glúine - chun casadh cliathánach purlin a chosc agus chun seasamh in aghaidh ualaí trasnacha gaoithe ar an díon.
Áirítear leis seo caipíní iomaire, Baile Átha Troim beinne, gealánacht inmheánach an choirnéil, dúnadh sceimhleacha, agus Baile Átha Troim imeall do phainéil soilsithe lae, ag cinntiú clúdach cuimsitheach ar na hailt dín agus na coirnéil go léir (inmheánach agus seachtrach). Ionchorpraíonn an córas cruach dath-brataithe de dhéantús an mhonarcha nó 304 gáitéir cruach dhosmálta, péireáilte le píopaí uisce frith-chreimeadh PVC, hoppers uisce báistí ghalbhánuithe, agus hailt leathnaithe chun córas draenála iomlán eagraithe a chruthú.
Úsáideann sé painéil soilsithe lae FRP (plaisteach treisithe le fiberglass) nó PC (polacarbónáit). Tá próifílí sna painéil seo a mheaitseálann go foirfe le modúil an phainéil dín, rud a ligeann do fhorluí gan uaim. De ghnáth bíonn siad spásáilte gach 2-3 bhá chun soilsiú lae nádúrtha a sholáthar don áis agus chun tomhaltas fuinnimh a laghdú do shoilsiú saorga.
Cumraíocht: leathán cruach dath-brataithe 840-phróifíl + olann gloine aon-chiseal 50mm + purlins cruach C120 + gabhálais Baile Átha Troim cruach dath-brataithe caighdeánach. Tugann an chumraíocht seo struchtúr simplí agus costas íseal; tá sé oiriúnach le haghaidh trádstórais shealadacha nó foirgnimh stórála simplí d'ábhair cosúil le gaineamh agus gairbhéal, nuair nach bhfuil aon riachtanais dhian ann maidir le insliú theirmeach nó friotaíocht dóiteáin.
Cumraíocht: Samhail 900 díon cruach dath + insliú olann charraige 100mm tiubh + bacainn ghal PE + purlins cruach C/Z-alt + gáitéir réamhdhéanta agus córas síos spout. Tugann an tionól seo meascán cothrom d'fhriotaíocht dóiteáin, insliú theirmeach, agus uiscedhíonta. Tá sé oiriúnach do mhonarchana tionsclaíocha ginearálta i réigiúin intíre na báistí agus is ionann é agus an réiteach caighdeánaithe is forleithne a cuireadh i bhfeidhm go dtí seo.
Cumraíocht: Múnla 470 painéal seamna sheasamh + membrane breathable uiscedhíonach + olann carraige 100-150mm + tacaí sleamhnáin ghalbhánuithe te-tumtha + sraith iomlán de ghealáin saincheaptha agus gáitéir cruach dhosmálta. Níl aon phoill ceanglóir nochta sa chóras, déanann sé freastal ar leathnú / crapadh teirmeach de ± 25mm, agus cuireann sé friotaíocht níos fearr ar dhífhoirmiú, gaotha láidre agus dul isteach uisce. Tá Painéil Díonta Cruach Roctha le haghaidh Foirgnimh Struchtúrtha oiriúnach le haghaidh fráma spáis agus díonta cuartha cuartha sliogáin a bhfuil raonta níos mó ná 60 méadar acu.
I gcás tionscadal caighdeánach intíre tirim, níl an meáchan sciath Al-Zn níos lú ná AZ150; do réigiúin cois aibhneacha le báisteach aigéadach éadrom, roghnaítear AZ180; do cheantair chósta le spraeáil salainn nó timpeallachtaí le creimeadh múiche ceimiceach, úsáidtear sciath AZ275, péireáilte le cóta barrfhluaracarbóin PVDF chun moill a chur ar aosú péint.
Maidir le gabhálais cruach cosúil le purlins, gearrthóga folaithe, agus slata comhionannas vótaí, is é an tiús sciath ghalbhánuithe te-tumtha a chuirtear i bhfeidhm sa mhonarcha ná 80μm ar a laghad. Déantar imill ghearrtha a dheisiú ar an láthair trí úsáid a bhaint as sciath since fuar-spraeála (le cion >95% since) chun cosc a chur ar leathadh meirge ó na dromchlaí gearrtha.
Tá fána an dín deartha go grádán 1:100-1:200, rud a chinntíonn sreabhadh réidh uisce feadh na ngleannta. Úsáideann painéil fhorluiteacha comhpháirt dhá lap atá séalaithe le téip bhúitile, agus tá glas meicniúil gan perforations ar phainéil sheasta seam; cuireann sé seo deireadh le sceitheadh uisce ó phoill ceanglóir nó bearnaí ag an bhfoinse, rud a fhágann go bhfuil an córas oiriúnach do bháisteach trom leanúnach.
Gan ach meáchan marbh de 0.05–0.12 kN/m²—níos lú ná an fichiú cuid de dhín choincréite — cuireann na painéil seo deireadh leis an ngá atá le léasacha cruach príomhúla, baill an fhráma spáis, nó bunsraitheanna neamhspleácha tógála; i gcás díonta mór-réise, saor ó cholún, laghdaítear go díreach costas an struchtúir chruach phríomhúil faoi 12%–18%.
Tá bailchríocha péinte ar fáil i dtrí ghrád marthanachta: PE (poileistear) do cheantair intíre (barántas 5-8 bliana), HDP (poileistear ard-mharthanachta) do réigiúin na báistí (10-15 bliana), agus PVDF (fluaracarbón) do cheantair chósta (20+ bliain). Tugann an sciath Al-Zn (alúmanam-since) ar an tsubstráit airíonna frith-chreimeadh íobartach, rud a ligeann do scannán ocsaíd chosanta foirmiú go huathoibríoch ag aon limistéir damáiste.
Tá suiteáil iomlán tirim-tionól; níl aon ghá le leigheas coincréit, formwork, nó ceirdeanna fliuch, agus ní chuirtear stop le hobair ag teochtaí fo-nialas, báisteach nó sneachta. Suiteáiltear painéil rolla-fhoirmithe go díreach ar an láthair, rud a fhágann gur féidir díon 10,000 m² a chríochnú laistigh de 15 lá oibre – an cúigiú cuid den am a theastaíonn le haghaidh díonta coincréite.
Tacaíonn painéil le meáchan duine singil le haghaidh cothabhála; is féidir dul i ngleic le meirge nó damáiste áitiúil trí phainéil aonair a athsholáthar gan an díon iomlán a bhaint anuas. Teastaíonn atreisiú struchtúrach íosta chun gléasanna fótavoltach nó aerálaithe aiseach a athfheistiú, rud a choinníonn costais modhnuithe an-íseal. Tá painéil diúscartha 100% in-athchúrsáilte mar chruach agus is féidir iad a leá agus a ath-rolladh.
Tá an tsubstráit dath-brataithe neamh-indóite; nuair a bhíonn sé péireáilte le insliú olann carraige Aicme A, comhlíonann sé an rátáil friotaíochta dóiteáin 0.5 uair a theastaíonn le haghaidh áiseanna tionsclaíocha. Ní ghineann táirgeadh agus suiteáil aon bhruscar tógála, ag laghdú astuithe dramhaíola soladach 90% i gcomparáid le díonta coincréite agus a chomhlíonann caighdeáin idirnáisiúnta um dheimhniú foirgneamh glas.
Tá ardmheáchan marbh agus bunchostais ag baint le díonta nithiúla, éilíonn siad 3-6 mhí de thógáil fliuch ar an láthair, ní féidir iad a chromadh chun sliogáin ghreille cuartha a fheistiú, agus fulaingíonn siad ó scoilteadh do-aisiompaithe agus sceitheadh le himeacht ama. I gcodarsnacht leis sin, tá na Painéil Díonta Cruach Roctha seo le haghaidh Foirgnimh Struchtúrtha éadrom, cuireann siad amanna tógála gairid ar fáil, is féidir iad a lúbadh i cruthanna saincheaptha, agus ceadaíonn siad deisiúcháin sceite simplí.
Cé go dtugann Al-Mg-Mn uiscedhíonta beagán níos fearr, tá a chostas ábhar aonaid os cionn 40% níos airde ná an cruach atá brataithe le dath, agus mar gheall ar a chruas níos ísle tá seans maith ann go mbeidh sé ag cíoráil ó rudaí atá ag titim; faoi bhrú gaoithe caighdeánach agus coinníollacha creimneach, feidhmíonn cruach brataithe Al-Zn chomh maith céanna agus ag an am céanna ag tairiscint cost-éifeachtúlacht i bhfad níos fearr.
Tá tíleanna cré ró-throm le haghaidh díonta struchtúr cruach fad-réise agus níl siad oiriúnach ach amháin le haghaidh foirgnimh coincréite brící íseal-ardú; tá droch-mharthanacht agus brittleness ard ag baint le tíleanna aispeiste, agus - mar gheall ar rialacháin chomhshaoil a chuireann cosc ar aispeist - toirmisctear i dtionscadail thar lear, ach tá cruach dath-brataithe comhlíontach go hiomlán agus cuireann sé friotaíocht tionchair níos fearr ar fáil.
Fíoraigh tuarascálacha ar bhunábhar an mhonaróra agus tuarascálacha tástála sciath since le haghaidh cornaí cruach ghalbhánuithe te-tumtha nó brataithe Al-Zn; úsáid a bhaint as tomhasairí tiús brataithe le haghaidh seiceálacha ar an láthair ar luachanna AZ agus an dromchla a iniúchadh le haghaidh scratches, folúntas brataithe, nó spotaí bána ocsaídiúcháin; amhábhair neamhchomhlíonta a thabhairt ar ais go díreach chuig an muileann cruach.
Úsáid craein lastuas chun an corna a luchtú ar an uncoiler hiodrálach; maolaíonn an t-uncoiler an stiall cruach ar luas tairiseach, ag baint úsáide as córas ailínithe fótaileictreach chun an diall a choinneáil laistigh de ± 2mm, rud a choscann sceabhach painéil le linn foirmithe.
Cruthaítear painéil lap-seam ag baint úsáide as 12 shraith de rollóirí le leithead forluí 50mm in áirithe ag an imeall; Úsáideann painéil seam-sheasamh 16 shraith de rollóirí foirmithe speisialaithe chun hailt fireann agus baineann a chomhghlasáil, ag cinntiú imréiteach seam ≤0.3mm.
Gearr go faid sonraithe bunaithe ar líníochtaí; gearrtar painéil chaighdeánacha (≤12m) le haghaidh iompair de bhóthar, agus gearrtar painéil seach-fhada i gcodanna; déantar imill ghearrtha a dhíbirt agus faoiseamh ó strus chun creimeadh a chosc sa todhchaí ag an láithreán gearrtha.
Leithead an chlúdaigh éifeachtach, airde rib agus tiús an phainéil a thomhas, agus greamaitheacht scannán péinteála ar an láthair; déantar tástáil bhreise teanntachta seam ar phainéil sheasta chun a chinntiú go gcomhlíonann an acmhainn ualaigh gaoithe idirghlasáilte na caighdeáin.
Cuirtear scannán cosanta trédhearcach PE i bhfeidhm ar dhromchla an phainéil chun scratches iompair a chosc; Déantar Painéil Díonta Cruach Roctha d'Fhoirgnimh Struchtúracha a thraschuachadh agus a chur ar bhunbhloic adhmaid soladach; tá sonraíochtaí (cineál próifíle, fad, ID an tionscadail) marcáilte le spraeáil ar an taobh amuigh; agus le haghaidh orduithe lasta farraige, cuirtear wrap stráice uiscedhíonach breise i bhfeidhm.
Tar éis na cornaí máistir cruach dath-brataithe a slitting, déantar comhpháirteanna cosúil le caipíní iomaire, splancadh, gáitéir, agus dúnadh deiridh ag baint úsáide as meaisíní lúbthachta CNC; Déantar gathanna Bend a chaighdeánú go dtí trí huaire tiús an phainéil chun scoilteadh nó feannadh péint a chosc le linn lúbthachta.
Déantar scriúnna féin-tapála galbhánaithe te-tumtha, leicneáin EPDM, lúibíní sleamhnáin, agus téipeanna séalaithe a phacáistiú ina n-aonar de réir cineáil agus seolta sa bhaisc chéanna leis na painéil dín, ag cinntiú comhsheasmhacht i bratuithe cúlpháirtí agus bailchríocha péinte.
|
Cineál Painéil |
Leithead Éifeachtach |
Airde Tonn |
Modh Socraithe |
|
840 Painéal Glúine |
840mm |
35mm |
Scriúnna féin-druileála nochta |
|
900 Painéal Glúine |
900mm |
25mm |
Scriúnna féin-druileála nochta |
|
470 Painéal Seam Buan |
470mm |
65mm |
Tacaíocht sleamhnáin folaithe |
|
475 Painéal Seam Buan |
475mm |
65mm |
Tacaíocht sheasta folaithe |
Grád Foshraith: TS280 (gnáthlimistéar), TS350 (limistéar ardbhrú gaoithe)
Neart teanntachta: 380 ~ 520MPa
Comhéifeacht Leathnú Teirmeach: 1.2×10⁻⁵/℃
Scannán Tirim Péint Dromchla: PE 20-25μm, HDP 25-30μm, PVDF 25-35μm
Meáchan Tagartha: 0.5mm=4.0kg/㎡, 0.6mm=4.8kg/㎡
Friotaíocht Gaoithe: 0.55 ~ 1.0kPa brú gaoithe bunúsach le atreisiú purlin Z
Raon Duillín Tacaíochta Sleamhnáin: ± 25mm
Paraiméadar Olann Carraige: Dlús 100-150kg/m³, Aicme A dóiteáindhíonach
Bunaithe ar choinníollacha tionscadail áitiúla - lena n-áirítear brú gaoithe, ualach sneachta, aicme creimthe, agus cóid sábháilteachta dóiteáin - soláthraímid réitigh meaitseála saor in aisce do phróifílí dín, bratuithe, agus sraitheanna inslithe, rud a mhaolaíonn an baol a bhaineann le hathoibriú amach anseo a bhaineann le huiscedhíonta nó friotaíocht gaoithe.
Áirítear le pacáistiú aerdhíonach taise-cruthúnas speisialaithe do lasta farraige cosantóirí cúinne agus deighilt painéil rannóige chun damáiste ó spraeáil salainn aigéanach agus dífhoirmiú dromchla a chosc.
Treoir suiteála cianda curtha ar fáil i Sínis agus i mBéarla; bharántas sciath tsubstráit 15 bliana do limistéir intíre agus 8 mbliana do limistéir chósta; bharántas bailchríoch péint bunaithe ar shaol seirbhíse na sciath sonrach; agus soláthar gabhálais athsholáthair ar feadh an tsaoil.
1 An bhfuil bailchríoch fluaracarbóin (PVDF) éigeantach do thionscadail chósta?
I gcás suíomhanna laistigh de 5km den chósta nó i bpáirceanna tionscail cheimiceacha, tá sé éigeantach foshraith AZ275 in éineacht le bailchríoch fluaracarbóin PVDF; do cheantair 5-20km ón gcósta le spraeáil éadrom salainn, féadfar substráit AZ275 le bailchríoch HDP (Poileistir Ardmharthanachta) a úsáid chun costas agus fad saoil a chothromú.
2 An féidir Painéil Díon Cruach Roctha le haghaidh Foirgnimh Struchtúracha a úsáid le haghaidh díonta cuartha spásfhráma?
Maidir le díonta cuartha le ga níos mó ná 50m, is féidir an painéal lapped de chineál 900 a úsáid go pointe teoranta; le haghaidh dromchlaí cuartha casta le gathanna níos déine, tá an painéal seam seasamh 470 cineál éigeantach chun dífhoirmiú, scoilteadh nó sceitheadh ag na hailt lap a chosc.
3 An féidir rogha a dhéanamh idir bacainn ghaile agus membrane uiscedhíonta breathable?
Bain úsáid as bacainn gaile don taobh istigh atá seans maith do thaise, agus membrane uiscedhíonta breathable don taobh amuigh atá faoi lé báistí; i réigiúin le taise ard agus báisteach go minic, ní mór an dá shraith a shuiteáil, ach le haghaidh stórais shimplí tirime, is féidir an dá cheann a fhágáil ar lár go hiomlán.
