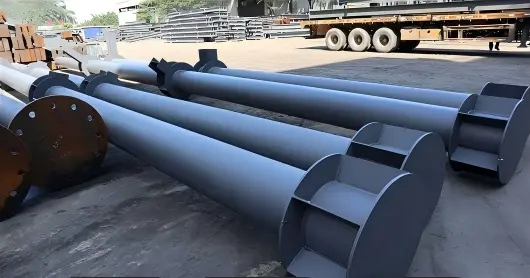

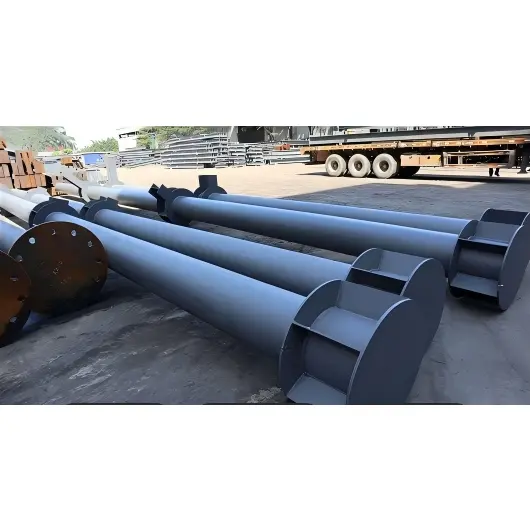

Colún Píopa Cruach Ciorclach Hollow

Tá próifíl réidh, dhíreach sorcóireach ag na colúin seo agus trasghearradh annúil a chinntíonn dáileadh ualaigh aonfhoirmeach agus cumas ualachiompartha aiseach níos fearr. Aistríonn siad go héifeachtach ualaí ón bhforstruchtúr go dtí an bunús agus tá siad oiriúnach le haghaidh tacaíochta ingearach in iarratais éagsúla, lena n-áirítear struchtúir cruach éadrom agus trom, ailtireacht tírdhreacha, staidiam, cosáin, plandaí tionsclaíocha, agus foirgnimh réamhdhéanta. Tagann siad iomlán le comhpháirteanna ceangail riachtanacha cosúil le plátaí bonn, plátaí stiffener, plátaí nasc, agus boltaí ard-neart.

Sainmhíniú agus Cumraíocht Táirge

I. Bunmhíniú ar Cholúin Phíobáin Chiorcláin

Is comhpháirt ingearach ualachiompartha é an Colún Píobán Cruach Ciorclach Hollow le trasghearradh ciorclach, log. Go príomha déanta as píopaí cruach ciorclach gan uaim nó táthaithe, úsáidtear na colúin seo go forleathan i bhfoirgnimh struchtúr cruach, tionscadail chathrach, droichid agus staidiam, áit a seasann siad go príomha le comhbhrú aiseach, chuimhneacháin lúbthachta, agus chuimhneacháin torsional.

1. Tréithe lárnacha

Ábhar: Cruach struchtúrach carbóin den chuid is mó agus cruach íseal-chóimhiotail; tá bailchríocha ghalbhánuithe, bratuithe frith-chreimeadh, nó cruach dhosmálta ar fáil do thimpeallachtaí lasmuigh nó creimneach.

Saintréithe Trasghearrtha: Sainmhínithe ag trastomhas seachtrach (D) agus tiús bhalla (t); Cinntíonn an cruth ciorclach log dáileadh ualach aonfhoirmeach i ngach treo, neart torsional agus compressive den scoth, agus tiúchan strus íosta.

Próiseas Déantúsaíochta: Ar fáil mar cholúin phíobáin gan uaim (rollta go hiomlán, ag tairiscint cumas ualachiompartha ard) nó colúin píopa táthaithe (arna fhoirmiú ag plátaí cruach rollta agus táthú, ag tairiscint costais níos ísle).

2. Príomhchásanna Iarratais

Feadáin lárnacha d'fhoirgnimh ard-ardaithe, ionaid mhóra (ionaid taispeántais/staidiam), stáisiúin iarnróid ardluais, ceannbhrait, gléasraí tionsclaíochta, piaraí droichead, cuaillí ráillí cosanta cathrach, colúin tírdhreacha, etc.

Nodaireacht chaighdeánach: φ Trastomhas Amuigh × Tiús Balla × Fad; m.sh., φ219×8×6000 (Trastomhas Amuigh 219mm, Tiús Balla 8mm, Fad Colún 6m).

II. Roinn Hollow Ciorclán (CHS) Cumraíocht Tionóil Colún

Córas iomlán a chuimsíonn an príomhchorp colún píopa cruach ciorclach, naisc deireadh barr agus bun, gabhálais ceangail, agus comhpháirteanna cúnta. Déantar é a chatagóiriú i gcúig mhór-mhodúl bunaithe ar shuíomh: corp an cholúin, bonn/bunús an cholúin, nasc barr an cholúin, nasc beam-go-colún, agus gabhálais chúnta.

1. Colún Colún (Croí-Chomhpháirt)

Príomh-phíobán ciorclach: Roghnaítear trastomhas píopa, tiús bhalla, agus ábhar bunaithe ar riachtanais ualaigh; féadfar colúin seach-fhada a dhéanamh i ndeighleoga, agus iad feistithe le hailt le haghaidh splicing (naisc flange, táthaithe nó plug-in).

Struchtúir treisithe (éigeantach d'fheidhmchláir throm-ualach nó ard-ardú):

Fáinní stiffening inmheánacha agus easnacha stiffening fadaimseartha: Chun buckling áitiúil ar an bhalla píopa a chosc.

Laghdú waist / alt trasdula trastomhas: Aistriú ag baint úsáide as píopaí ciorclach tras-athraithe nuair a bhíonn ualaí difriúil idir na hailt uachtaracha agus íochtaracha.

2. Tionól Bonn Colún (Ceanglaíonn sé leis an bhfondúireacht; cinneann cobhsaíocht fhoriomlán)

Tionól iomlán ualachiompartha don chuid íochtair den cholún CHS; tá dhá fhoirm choitianta ann:

1) Cineál bolt ancaire leabaithe (is coitianta)

· Bonnphláta: Pláta cruach tiubh ciorclach nó cearnach, táthaithe go hiomlán chuig an gcorp colún.

· Boltaí ancaire: Il-boltaí ancaire ard-neart leabaithe sa bhunsraith choincréite.

·Gabhálais: Cnónna, leicneáin, shims leibhéalta, agus ábhar grouting (le haghaidh grouting tánaisteach chun an bonn a chothromú agus a dhaingniú).

2) Fondúireacht soicéad cineál cuir isteach (bunús Corn)

· Soicéad coincréite (cupán) + alt colún a cuireadh isteach + coincréit dhlúite nó coincréit mhín-chomhiomlán; a úsáidtear go coitianta in innealtóireacht chathrach agus tógáil droichead.

3. Tionól Barr Colún (Aistrithe fórsa agus tacaíonn sé leis an forstruchtúr)

Roghnaithe bunaithe ar an gcineál comhpháirteanna forstruchtúr:

·Pláta barr colún: pláta caipín a shéalaíonn an barr, a chosnaíonn an taobh istigh den phíobán, agus a aistríonn ualaí ó thuas.

· Suíochán nasc barr Colún / Flange: Úsáidtear é chun nascadh le píopaí ciorclach uachtair, trusanna, nó tacaí fráma spáis. ·Caipíní poist (do thírdhreachú/ráillí cosanta): Maisiúil agus resistant aimsir; ar fáil i cruthanna sféarúla, barr cothrom, agus cruthanna cónúla.

4. joints nasc beam-colún / píopa go píopa (gabhálais le haghaidh aistriú ualach cliathánach)

Gabhálais chaighdeánacha chun colúin píopa ciorclach a nascadh le bíomaí cruach, baill tánaisteacha, agus colúin phíobáin in aice láimhe:

· Coirbéil imlíneacha / plátaí lug: Táite chuig an gcorp píopa chun tacú le bíomaí cruach.

· Flanges ceangail / teanntáin phíobáin: Chun píopaí den trastomhas céanna a cheangail nó chun trasdul idir trastomhais éagsúla (alt a laghdú).

· Boltaí ard-neart, plátaí tacaíochta táthaithe, agus plátaí ceangail: Le haghaidh hailt a cheangail agus a neartú.

5. Comhpháirteanna cúnta (suiteáil, cosaint agus cothabháil)

· Gabhálais ardaithe: Lugs ardaithe, fáinní ardaithe (suiteáilte sa mhonarcha chun ardaitheoirí ar an láthair a éascú).

·Cosaint frith-chreimeadh: Primer, cóta idirmheánach, agus cóta barr / sciath ghalbhánuithe te-tumtha; séalaithe frith-chreimeadh (caipíní deiridh chun dul isteach uisce agus meirge a chosc).

· Cúntóirí suiteála: Lúibíní suite, tacaí sealadacha, seaicéid barr inchoigeartaithe (le haghaidh ailíniú agus socrú sealadach le linn na suiteála).

III. Samplaí de chumraíochtaí cóimeála coitianta

Colún píopa ciorclach mhonarcha 1.Standard: Príomh-phíobán ciorclach + pláta bonn + boltaí ancaire + shims leibhéalta + caipín barr + corbel píopa-chomhlacht + boltaí ard-neart + sciath frith-chreimeadh + lug ardaithe.

Post ráille cosanta bóthair 2.Municipal: Príomh-phíobán ciorclach + flange bonn leabaithe / pedestal coincréite + caipín barr maisiúil + clampán nasc ráille cosanta / pláta lug + sciath frith-chreimeadh ghalbhánuithe.

Struchtúr cruach 3.High-ardú colún píopa ciorclach deighilte: Píopaí ciorclach deighilte + flanges splicing / joints táthaithe + fáinní stiffening inmheánacha + tionól bolt ancaire leabaithe + pláta nasc beam-colún annular + córas cuimsitheach frith-chreimeadh.

IV. Achoimre ghairid

·Sainmhíniú: Ball ingearach ualachiompartha déanta as píopa cruach log ciorclach; gnéithe airíonna meicniúla den scoth agus feidhmchláir leathana. · Loighic an Chórais: Colún comhlacht + cóimeáil nasc bonn + tionól nasc barr + gabhálais nasc cliathánach + gabhálais frith-chreimeadh / ardaithe; roghnaítear cumraíochtaí iomlána bunaithe ar ualaí tionscadail agus cásanna feidhmchláir.

Cad iad na buntáistí lárnacha a bhaineann le Colúin Píobáin Cruach Ciorclach Hollow?

1. Cinntíonn an trasghearradh ciorclach dáileadh strus aonfhoirmeach, neart comhbhrúite aiseach ard, agus cobhsaíocht torsional den scoth.

2. Tá an chuma sruthlínithe íosta fós go hiontach, ag cur le hachomharc aeistéitiúil iomlán an struchtúir.

3. Cuireann friotaíocht íseal gaoithe feidhmíocht gaoithe níos fearr ar fáil d'iarratais lasmuigh.

4. Simplíonn nádúr éadrom ardaithe agus suiteáil, rud a fhágann go bhfuil éifeachtacht tógála ard.

5. Is féidir le dromchlaí inmheánacha agus seachtracha araon a chóireáil le haghaidh friotaíocht creimeadh, ag cinntiú marthanacht i gcoinne taise agus saol seirbhíse fada.

6. Sonraíochtaí cuimsitheacha ar fáil; is féidir airde, plátaí nasc, agus páirteanna leabaithe a shaincheapadh chun freastal ar chásanna ailtireachta éagsúla.

I gcomparáid le colúin cruach H-alt agus colúin alt cearnógach / dronuilleogach, cad iad na príomhghnéithe idirdhealaitheacha a bhaineann le colúin píopa ciorclach?

I. Buntáistí Meicnic Struchtúrtha

1. Iompar cothromaithe omnidirectional agus feidhmíocht torsional níos fearr: Tá móimint na táimhe comhsheasmhach i ngach treo (gan idirdhealú idir aiseanna láidre agus laga), ag tairiscint inoiriúnaitheacht i bhfad níos fearr d'ualaí gaoithe, torsion seismeach, agus ualaí eccentric ná codanna H nó feadáin cearnacha. Is iad an rogha is fearr le haghaidh ionaid mhóra, struchtúir arda, agus tionscadail chósta faoi réir gaotha arda. I gcodarsnacht leis sin, tá aiseanna lag ag feadáin cearnacha agus hailt H agus laigí suntasacha maidir le torsion cliathánach.

2. Cumas ualaigh chomhbhrúite níos airde agus friotaíocht le buckling áitiúil don mhéid céanna cruach: Faoi chomhbhrú aiseach, déantar an strus a dháileadh go cothrom ar fud an bhalla píopa ciorclach. I gcás achair thrasghearrthach ar leith, leanann toilleadh ualaigh an t-ordú: píopa ciorclach > feadán cearnach > cruach H-alt. Is féidir colúin tromshaothair a dhéanamh níos éadroime chun costais a laghdú, cruach a shábháil agus féin-mheáchan a ísliú.

3. Comhéifeacht friotaíochta gaoithe is ísle: Mar thoradh ar an gcruth ciorclach sruthlínithe tá comhéifeacht cruth ualach gaoithe de thart ar 0.8, i gcomparáid le 1.3 le haghaidh feadáin cearnacha agus os cionn 1.5 le haghaidh cruach H-alt. Laghdaíonn sé seo go mór ualaí gaoithe ar cholúin arda, bealaí siúil lasmuigh, tacaí cumhachta gaoithe, agus piléir ceannbhrait, rud a íslíonn costais ancaireachta bunsraithe.

II. Sainghnéithe sa Déantúsaíocht agus i dTógáil

1. Comhdhearadh simplithe agus naisc solúbtha beam-go-colún: Is féidir le bíomaí cruach nascadh le hailt chuas ciorclach (CHS) ag aon uillinn trasna an imlíne iomlán 360 °, ag seachaint srianta dronuilleach feadán cearnach nó ailíniúcháin flange H-beam; cuireann sé seo buntáistí soiléire ar fáil do chásanna a bhaineann le léasacha claonta, trusanna gathacha, agus crosbhealaí léasa iltreocha. Éascaíonn coirbéil annular caighdeánaithe agus nascóirí clampáin cóimeáil.

2. Splicing deighleog áisiúil: Tacaíonn sé le táthú cnapáin lán-imlíne (le bevels inmheánacha / seachtracha) agus naisc flange. Dáileann táthaithe imlíneacha ar fheadáin chiorclacha strus go cothrom - murab ionann agus feadáin chearnacha, a bhfuil seans maith acu go tiúchan struis ag na coirnéil, nó H-léasanna, a éilíonn ailíniú beacht feansaí agus gréasáin - rud a fhágann lamháltais déantúsaíochta níos airde.

3. Meáchan ardaithe cothrom: Cuireann dáileadh meáchain aonfhoirmeach deireadh le rioscaí a bhaineann le luchtú nó tipping eccentric le linn ardú.

III. Sainghnéithe i gCosaint agus Cothabháil Creimthe

1. Achar dromchla optamaithe le haghaidh cosanta creimthe: I gcás achair thrasghearrtha ar leith, leanann an t-achar dromchla seachtrach an t-ordú: Tube Ciorclach < Feadán Cearnóg/Dronuilleogach < H-Beam. Laghdaíonn sé seo an méid péint nó ábhar galbhánaithe te-tumtha a theastaíonn, rud a íslíonn costais. Cuireann easpa imill ghéar nó "criosanna marbh" cosc ​​ar chomhthiomsú péinte nó ar spotaí caillte, rud a chinntíonn marthanacht níos fearr i dtimpeallachtaí creimneach lasmuigh.

2. Gan "criosanna marbha" le haghaidh carnadh uisce nó deannaigh: Murab ionann agus barrchriosanna feadáin cearnacha nó bealaí feanacha H-beams - a mbíonn claonadh acu uisce báistí agus deannaigh a ghabháil, rud a fhágann creimeadh - ligeann dromchla cuartha feadáin chiorclaigh uisce báistí rith amach go nádúrtha, rud a chuireann go mór le saol seirbhíse na gcolún cathrach lasmuigh agus na piléir tírdhreacha.

IV. Sainghnéithe san Aeistéitic Ailtireachta agus Cásanna Feidhme

1. Dearadh maisiúil comhtháite: Oireann an phróifíl cuartha d'ailtireacht tírdhreacha, mulliúin balla imbhalla, agus aghaidheanna halla taispeántais. Freastalaíonn sé ar chaipíní colúin sféarúla agus ar eilimintí maisiúla cuartha, a chomhcheanglaíonn ualachiompartha struchtúrach le haistéitic ailtireachta – ach is minic a fheictear feadáin chearnacha agus bíomaí H thar a bheith tionsclaíoch.

2. Oiriúnacht do spásanna teoranta: Tairgeann sé trastomhas seachtrach níos lú don acmhainn ualachiompartha céanna, ag soláthar buntáistí ar leith maidir le ródú fóntais, colúin mhaisiúcháin taobh istigh, agus tacaí trealaimh dhlúth. V. Comhbhabhtáil Costais (Difreáil Giarála: Laigí vs. Láidreachtaí)

Laigí: I gcás ualaí ultra-trom agus colúin fráma dlúth spásáilte, cuireann H-beams feidhmíocht costais níos fearr ar fáil. Príomhchásanna Iarratais: Struchtúir ard-ardú, réisí fada, luchtú iltreoch, láithreacha nochta/gaoithe, agus feidhmeanna struchtúracha-maisiúla comhtháite; tairgeann codanna cuais ciorclach (CHS) costas saolré iomlán níos ísle sna réimsí seo.

VI. Achoimre ar Shuíomh Difreáilte

H-léasanna: Fócas ar fhrámaí ilscéalta a bhfuil spás dlúth eatarthu. Feadáin chearnógacha: Fócas ar phlandaí tionsclaíocha rialta, beag-réise. Colúin Roinn Hollow Ciorclach (CHS): Fócas ar fadréiseach, ard-ardú, luchtú iltreoch, agus tionscadail chomhtháite struchtúr tírdhreacha; bunaíonn siad buntáiste margaidh nach féidir a athsholáthar trí fhriotaíocht torsional, friotaíocht íseal gaoithe, agus éascaíocht cosanta creimeadh.

Sreabhadh Oibre Próiseála Deireadh le Deireadh le haghaidh Colún Píobáin Cruach Ciorclach Hollow

I. Aicmiú Táirge

1. Colúin CHS gan uaim: Léirithe trí phróiseáil domhain ar stoc críochnaithe píopa cruach gan uaim; a úsáidtear de ghnáth le haghaidh trastomhais beag go meánach agus colúin ualachiompartha ardchruinneas (φ60–φ630).

2. Colúin CHS Rollta agus Táthaithe: Arna dtáirgeadh trí phláta cruach rollta isteach i sorcóir agus táthú fadaimseartha agus/nó imlíne ina dhiaidh sin; a úsáidtear le haghaidh colúin throm-ualach mór-trastomhas (an modh caighdeánach do cholúin seach-mhór >φ630).

II. Céimeanna Caighdeánacha Próiseála (Próisis iartheachtacha roinnte don dá chineál)

Próiseas 1: Cigireacht Amhábhar agus Leagan Amach Gearrtha

1. Píobán gan uaim: Cigireacht ag teacht isteach ar ábhar, trastomhas seachtrach, tiús bhalla, agus tuairiscí braite lochtanna; gearrtha go fad ag baint úsáide as sábha CNC nó gearrthóirí plasma.

2. Píobán Iarchurtha / Táthaithe: Brath lochtanna ag teacht isteach agus leibhéalú plátaí cruach; Gearradh CNC go dtí an leithead forbartha agus beveling.

Áirítear liúntais le haghaidh crapadh táthú agus meaisínithe le linn gearradh.

Próiseas 2: Rolladh agus Foirmiú (Sainiúil do CHS rollta/táthaithe amháin)

1. Pláta cruach rollta isteach i sorcóir ag baint úsáide as meaisín lúbthachta pláta trí rolla; imill ailínithe agus dúnta.

2. Tack táthú le haghaidh fosúchán; coigeartú cruinn agus mí-ailíniú imeall (mí-ailíniú ≤ 10% de thiús an bhalla).

Próiseas 3: Táthú Seams Comhlacht Príomh-Phíobáin

1. Táthú seam fadaimseartha: Táthú stua báite uathoibríoch (SAW) - ag cruthú coirníní laistigh agus lasmuigh araon - le haghaidh seam fadaimseartha an phíobáin rollta;

2. Iar-táthú: Amharciniúchadh ar shíoga táthaithe → Tástáil Ultrasonach (UT) (cigireacht 100% le haghaidh welds Grád I);

3. Táthú Butt imlíne le haghaidh splicing il-deighleog de colúin fhada: Chomh maith leis sin úsáidtear dhá thaobh SAW agus NDT (tástáil neamh-millteach).

Próiseas 4: Píopaí Ciorclach a Bhabhú agus a Dhíreachú

Tá dífhoirmiúchán táthú suntasach ag píopaí rollta agus táthaithe; úsáidtear meaisín slánúcháin hiodrálach speisialaithe chun cruinn agus díreach a cheartú, ag rialú ubhchruthach go ≤D/1000; níl ach mionchoigeartuithe dírithe ag teastáil ó phíopaí gan uaim.

Próiseas 5: Deiridh Beveling agus Meaisínithe Deiridh-Aghaidh (Próiseas Criticiúil)

Deil CNC / Muilleoireacht Aghaidh Deiridh:

· Muileann an dá thaobh den phíobán cothrom agus gearrtha beveláin táthú, ag cinntiú ingearacht aghaidh deiridh;

· Maidir le colúin a dteastaíonn naisc feire uathu, meaisín beachtas clár (spigot) ag deireadh an phíobáin chun a chinntiú go bhfuil siad cothrom, comhréidh leis an bhfeire.

Próiseas 6: Comhpháirteanna Deireadh Colúin a Chruinniú agus a Táthú

1. Cóimeáil bonnphlátaí colún: Leagan amach agus cóimeáil bunphlátaí cearnacha/ciorcacha agus easnacha stiffener, agus táthú tacair ina dhiaidh sin le haghaidh suite;

2. Pláta barr colún agus caipín deiridh: Táthú iomlán seam den chaipín deiridh chun oscailt an phíobáin a shéaladh agus cosc ​​a chur ar uisce isteach;

3. Plátaí Corbels / Lug / Plátaí ceangail bhliantúla: Leagan amach de réir líníochtaí, cóimeáil timpeall imlíne an phíobáin, agus socrú trí tháthú tac;

4. Fáinní stiffening inmheánacha (do cholúin ard-ualach trom): Ardú deighilte agus suiteáil plátaí stiffener annular inmheánacha, socraithe ag táthú taca inmheánach.

Próiseas 7: Táthú Comhpháirteanna Uile-Seasamh

1. Easnacha pláta bonn agus coirbéil: Táthaithe ag baint úsáide as Táthú Sciath Gáis nó Táthú Arc Báite (SAW);

2. Táthaithe comhpháirteacha ríthábhachtacha: Faoi réir tástála neamh-millteach UT de réir na gceanglas dearaidh.

Próiseas 8: Ceartú Táirge Críochnaithe agus Druileáil Poll

1. Dífhoirmiúchán táthú agus straightness colún a cheartú ag baint úsáide as meascán de théamh lasair agus modhanna meicniúla;

2. Druileáil CNC poill le haghaidh boltaí agus línte fóntais ag láithreacha riachtanacha. Próiseas 9: Baint Meirge agus Cóireáil Frith-chreimeadh

1. Pléascadh lámhaigh go grád Sa2.5 chun scála muileann agus meirge a bhaint;

2. Cumhdach: Primer + cóta idirmheánach + topcoat; dul ar aghaidh chuig an bpróiseas galbhánú te-tumtha más gá.

Próiseas 10: Uimhriú Táirge Críochnaithe, Cigireacht, Pacáistiú agus Loingsiú

1. Marcáil ID comhpháirte, línte greille, agus leibhéil ardaithe;

2. Cigireacht chuimsitheach ar thoisí, welds, agus sciath frith-chreimeadh roimh trádstóráil.

III. Comparáid idir an Dá Phróiseas

1. Colúin píopa cruach gan uaim ciorclach: Am próiseála gairid, gan aon welds fadaimseartha, sláine struchtúrach den scoth; áfach, tá trastomhas píopa teoranta, agus tá costais soláthair le haghaidh trastomhais mhóra ard.

2. Colúin píopaí ciorclach rollta agus táthaithe: In ann trastomhais ultra-mhór le tiús balla go hiomlán in-saincheaptha; i gceist le céimeanna breise rollta agus táthú fadaimseartha, ach cuireann sé costais níos ísle le haghaidh comhpháirteanna ar scála mór.

IV. Saincheapadh Speisialaithe (Colúin Píopaí Ciorclach Mega le haghaidh Foirgnimh Ard-ardú)

1. Maidir le colúin líonta coincréite: Tá poill grouting agus aer-scaoilte réamh-áirithe ag foircinn an phíobáin;

2. Colúin phíobáin chiorclach inathraithe-trastomhas: Déanta trí rannóg trasdula cónúil (laghdaitheoir) a rolladh agus a tháthú chun trastomhais éagsúla a nascadh.

Príomhpharaiméadair Feidhmíochta do Cholúin na Rannóige Log Ciorclach (CHS).

I. Sonraíochtaí Geoiméadracha

1. Ainmniú

Formáid: ϕD × t × L

·D: Trastomhas seachtrach (mm); I measc na méideanna coitianta tá φ89, 114, 165, 219, 273, 325, 426, 530, 630, 720, 820, 920, 1020 ...

·t: Balla tiús (mm); 4-50 mm

·L: Fad gearrtha caighdeánach; 6m/9m/12m de ghnáth; faid seach-fhada bainte amach trí splicing deighilte

2. Lamháltais Toiseacha

1. Ovality: ≤ D/1000

2. Go díreach comhlacht an cholúin: Laistigh de L/1000

3. Ingearacht aghaidh deiridh: ≤ t/10

II. Airíonna Meicniúla Ábhartha (gráid phríomhshrutha: Q235B/Q355B)

Roghnaítear Q355NL d'iarratais íseal-teocht mar gheall ar a fhriotaíocht ar thionchar íseal-teocht.

III. Príomhpharaiméadair Struchtúrtha

1. Tréithe trasghearrtha (níos fearr ná feadáin chearnacha/léasanna H don mheáchan céanna)

· Tá ga gírthaithe aonfhoirmeach i ngach treo; gan aon idirdhealú idir aiseanna láidre agus laga;

· Comhéifeacht friotaíochta gaoithe: μ ≈ 0.8 (vs. 1.3 le haghaidh feadáin chearnacha/dronuilleogacha agus 1.5 le haghaidh H-léasanna); tionchar ualach gaoithe íseal

1. Buntáiste comhbhrúite: Comhéifeacht cobhsaíochta comhbhrúite aiseach ard; sáraíonn acmhainn iompair na gcolún dronuilleogach don limistéar trasghearrtha céanna

2. Friotaíocht torsional: Tá nóiméad táimhe polar do na hailt ciorclach i bhfad níos airde ná mar a bhíonn i gcás na hailt neamhchiorclach; feidhmíocht sheismeach den scoth agus friotaíocht in aghaidh ualaí eccentric

IV. Feidhmíocht Weld agus NDT (Tástáil Neamh-millteach).

1. Táthaithe fadaimseartha/imthoiseach (Grád I): Tástáil Ultrasonach 100% (UT); Táthaithe Grád II: 20% spotseiceáil UT;

2. Níl neart teanntachta Weld níos ísle ná luach caighdeánach an mhiotail bonn. V. Sonraíochtaí Frith-chreimeadh

1. Grád a bhaint meirge pléasctha lámhaigh: Sa2.5 (Caighdeán Náisiúnta);

2. Córas sciath caighdeánach: Cóta Primer + Idirmheánach + Topcoat; tiús scannán tirim iomlán: 80-160 μm;

3. Galbhánú te-tumtha: Tiús sciath since ≥85 μm; deartha le haghaidh timpeallachtaí creimneach cósta.

VI. Sonraíochtaí Colún Feadáin Líonta Coincréite (CFT).

1. Gráid coincréite a úsáidtear de ghnáth le haghaidh inlíonta: C30, C40, nó C50;

2. Gníomh ualachiompartha sineirgisteacha idir feadán cruach agus coincréit; tháinig méadú 2-3 huaire ar an acmhainn ualachiompartha aiseach foriomlán; a úsáidtear go coitianta i struchtúir super-ard-ardú.

VII. Sonraíochtaí Suiteáil agus Nasc

1. Nasc flange: Úsáidtear boltaí ard-neart Grád 8.8 nó 10.9;

2. Pláta bonn colún: Tiús pláta 16-60 mm; atá feistithe le boltaí ancaire leabaithe (M20–M64).
